NH-YJV耐火电力电缆
本产品在结构上带有特殊耐火层，所以与一般的电缆相比，具有优异的耐热、耐火性能。产品分耐火控制电缆和耐火电力电缆，每种电缆按耐火性能不同分为A类和B类，耐火性能达到GB12666.6-90标准要求。
本产品主要用于现代化都市建筑及安全性要求高的场所的消防设施上控制电力、监视、导引及报警等系统之线路，使之在火灾中，电缆仍能正常工作，维持安全及消防设施发挥抢险救灾功能，减少灾害损失。
二、产品执行标准
Q/320201AF004-1996
Q/320201AF005-1996
三、使用特性
1、电缆敷设可以不需要配管或耐火保护措施而直接配线。
2、电缆连接时，除耐火层与耐火层缠绕外，其余连接方法与终端处理都与普通电缆相同。
3、电缆包有耐火层，与一般电缆相比较，外径略有增加。

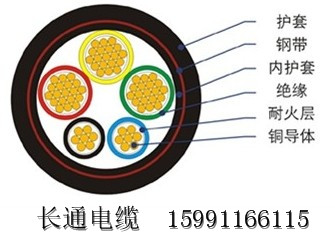

NH-YJV交联聚乙烯绝缘耐火电力电缆结构示意图
NH-YJV交联聚乙烯绝缘耐火电缆型号名称表
|
甘肃长通（集团）西安电缆有限责任公司 |
|
| 执行标准： | Q/3202201AF004-1996 Q/3202201AF005-1996 |
| 型号 | 名称 |
|
YV/NHA YV/NHB YJV/NHA YJV/NHB VV/NHB
|
铜芯聚乙烯绝缘聚氯乙烯护套耐火A类电力电缆 铜芯聚乙烯绝缘聚氯乙烯护套耐火B类电力电缆 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火A类电力电缆 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火B类电力电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套耐火B类电力电缆 |
|
YV22/NHA YV22/NHB YJV22/NHA YJV22/NHB VV22/NHB |
铜芯聚乙烯绝缘聚氯乙烯护套钢带铠装耐火A类电力电缆 铜芯聚乙烯绝缘聚氯乙烯护套钢带铠装耐火B类电力电缆 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火A类电力电缆 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火B类电力电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装耐火B类电力电缆
|
|
YV32/NHA YV32/NHB YJV32/NHA YJV32/NHB VV32/NHB
|
铜芯聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火A类电力电缆 铜芯聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火B类电力电缆 铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火A类电力电缆 铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火B类电力电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装耐火B类电力电缆 |
NH-YJV交联聚乙烯绝缘耐火电缆耐火性能表
|
甘肃长通（集团）西安电缆有限责任公司 |
|||
| 产品型号： | NH-YJV | 执行标准： | Q/3202201AF004-1996 Q/3202201AF005-1996 |
| 类别 | 火熠温度℃ | 持续供火时间Min | 实验结果 |
| A | 950~1000 | 90 | 3A熔丝不熔断 |
| B | 750~800 | 90 | 3A熔丝不熔断 |
NH-YJV交联聚乙烯绝缘耐火电缆重量、尺寸、重量及载流量表
|
甘肃长通（集团） 西安电缆有限责任公司 |
产品型号： | NH-YJV | 执行标准： | Q/3202201AF004-1996 Q/3202201AF005-1996 | ||||||
| 产品名称： | 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带（细钢丝）铠装耐火电力电缆 | |||||||||
|
导体
|
耐火层 标称厚度mm |
绝缘标称厚度mm | 电缆最大外径mm | 参考重量kg/km | 20℃导体直流电阻最大值Ω/km | |||||
| 标称截面mm² | 结构mm | 非铠装 | 钢带铠装 | 钢丝铠装 | 非铠装 | 钢带铠装 | 钢丝铠装 | |||
| 1.5 | 1/1.38 | 0.50 | 0.8 | 9.0 | - | - | 169 | 204 | 12.10 | 103 |
| 2.5 | 1/1.78 | 0.50 | 0.8 | 9.9 | - | - | 193 | 228 | 7.41 | 121 |
| 4 | 1/2.25 | 0.50 | 1.0 | 10.9 | - | - | 234 | 278 | 4.61 | 150 |
| 6 | 1/2.76 | 0.50 | 1.0 | 11.5 | - | - | 267 | 316 | 3.08 | 177 |
| 10 | 7/1.35 | 0.50 | 1.0 | 12.9 | 16.0 | - | 342 | 401 | 1.83 | 235 |
| 16 | 7/1.70 | 0.50 | 1.0 | 14.0 | 17.6 | - | 426 | 519 | 1.15 | 305 |
| 25 | 7/2.14 | 0.50 | 1.2 | 16.0 | 19.5 | 22.0 | 564 | 645 | 0.727 | 422 |
| 35 | 7/2.52 | 0.50 | 1.2 | 17.0 | 20.7 | 23.0 | 686 | 773 | 0.524 | 529 |
| 50 | 19/1.78 | 0.50 | 1.4 | 19.0 | 22.7 | 25.0 | 856 | 961 | 0.387 | 678 |
| 70 | 19/2.14 | 0.50 | 1.4 | 21.0 | 24.7 | 27.0 | 1104 | 1457 | 0.268 | 901 |
| 95 | 19/2.52 | 0.50 | 1.6 | 23.7 | 27.0 | 29.8 | 1421 | 1821 | 0.193 | 1188 |
| 120 | 37/2.03 | 0.50 | 1.6 | 25.5 | 28.9 | 31.6 | 1670 | 2138 | 0.153 | 1446 |
| 150 | 37/2.25 | 0.50 | 1.8 | 27.6 | 31.0 | 33.8 | 2017 | 2505 | 0.124 | 1738 |
| 185 | 37/2.52 | 0.50 | 2.0 | 30.0 | 33.7 | 36.5 | 2440 | 2978 | 0.0991 | 2132 |
| 240 | 61/2.25 | 0.50 | 2.2 | 33.5 | 33.5 | 40.9 | 3397 | 3868 | 0.0754 | 2727 |
| 300 | 61/2.52 | 0.50 | 2.4 | 36.0 | 41.5 | 43.9 | 4112 | 4655 | 0.0601 | 3371 |
