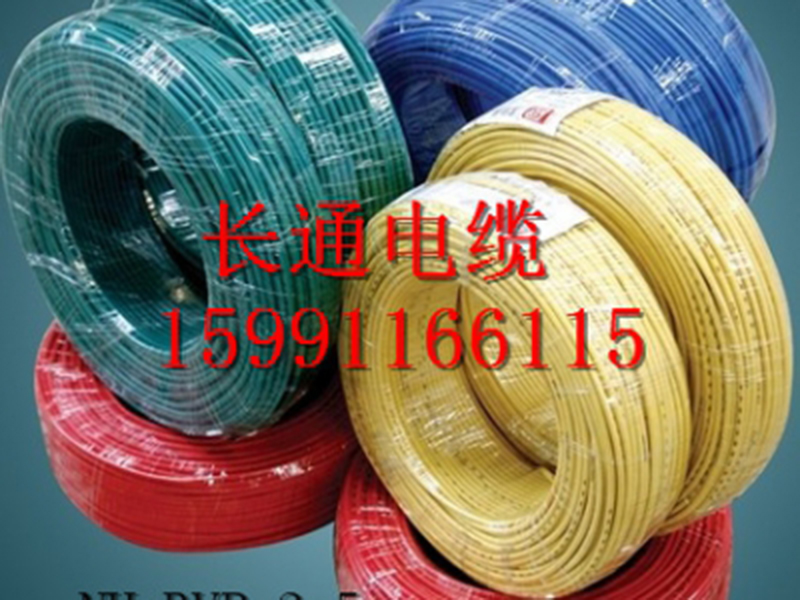

NH-BVR耐火软电线

长通电缆

 NH-BVR型铜芯耐火聚氯乙烯绝缘布电线

一 产品简介

耐火软电线（NH-BVR)指在火焰燃烧情况下能保持一定时间的运行，即保持电路的完整性，该类型电线在火焰中具有一定时间的供电能力.

二、执行标准

符合IEC331规定 符合GB12666.6规定

三、使用条件

1.交流额定电压：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。

2.电缆最高长期工作温度

（1）阻烯聚氟乙烯绝缘及护套：70℃和105℃两种；交联聚乙烯绝缘：90℃；

（2）氟塑料绝缘和护套：220℃和260℃两种；氟塑料绝缘和105℃阻燃聚氟乙烯护套：90℃和125℃两种。

（3）低卤低烟阻燃PVC绝缘和护套：70℃；无卤低烟阻燃聚烯烃绝缘和护套：90℃和125℃两种。

3.最低环境温度：

（1）阻燃聚氯乙烯绝缘和护套：固定敷设-40℃；非固定敷设-15℃；

（2）氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃；

4.电缆安全敷设温度不应低于0℃。

5.耐火特性：

符合IEC331规定 符合GB12666.6规定

火焰温度     750℃ 　     火焰温度 950℃-1000℃　   火焰温度 750℃-800℃

燃烧时间     3h 　 　     燃烧时间 90min　 　 　 　 燃烧时间90min

冷却时间     21h　 　     附加电压 额定电压 　 　 　附加电压 额定电压

附加电压   额定电压　     附加电流 3A　 　 　   　  附加电流 3A

附加电流     3A　 　 　      A类　 　 　 　 　       　B类

6.敷设推荐的允许弯曲半径：非铠装、编织屏蔽电缆应不小于电缆外径的6倍；

钢带铠装电缆应不小于电缆外径的12倍；

氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍。

NH-BVR型铜芯耐火聚氯乙烯绝缘布电线结构示意图

NH-BVR型铜芯耐火聚氯乙烯绝缘布电线结构及载流量表
