ZC-YJY 阻燃C级电力电缆
您好！欢迎了解长通电缆生产的ZC-YJY阻燃C级电力电缆。这是一款在各类建筑和场所中广泛应用的高安全性电缆，下面我为您详细介绍。
1. 产品简介
ZC-YJY阻燃C级电力电缆采用特殊阻燃材料和优化结构设计，具有良好的阻燃性能。其型号中的"ZC"代表阻燃C级（依据GB/T 19666），"YJ"表示交联聚乙烯绝缘，"Y"表示聚烯烃护套。
电缆导体采用高纯度无氧铜（铜纯度≥99.95%），绝缘层为交联聚乙烯（XLPE），护套采用阻燃聚烯烃材料。产品在遇到火焰时能够有效阻止火焰蔓延，减少火灾风险，保障人员和财产安全。
2. 执行标准
本产品严格按照以下国家标准制造：
-
GB/T 12706.1-2020《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
-
GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》
-
GB/T 18380.12-2008《电缆和光缆在火焰条件下的燃烧试验》
3. 使用范围
ZC-YJY电缆适用于额定电压0.6/1kV的输配电系统中，特别适用于有阻燃要求的场所，例如：
-
商业建筑：写字楼、购物中心、酒店、超市
-
公共设施：学校、医院、体育馆、展览中心
-
工业领域：工厂、电站、矿山
-
基础设施：地铁、机场、隧道
4. 主要技术参数与载流量
4.1 产品规格与技术参数表
下表列出了ZC-YJY电缆常见规格的详细技术参数：
| 标称截面(mm²) | 导体结构(根数×直径mm) | 绝缘厚度(mm) | 护套厚度(mm) | 电缆近似外径(mm) | 电缆近似重量(kg/km) | 20℃导体直流电阻≤(Ω/km) |
|---|---|---|---|---|---|---|
| 2.5 | 7×0.68 | 0.7 | 1.2 | 7.4 | 85 | 7.41 |
| 4 | 7×0.85 | 0.7 | 1.2 | 8.3 | 115 | 4.61 |
| 6 | 7×1.04 | 0.7 | 1.4 | 9.4 | 165 | 3.08 |
| 10 | 7×1.35 | 0.7 | 1.4 | 11.0 | 250 | 1.83 |
| 16 | 7×1.70 | 0.7 | 1.4 | 12.5 | 355 | 1.15 |
| 25 | 7×2.14 | 0.9 | 1.4 | 14.9 | 500 | 0.727 |
| 35 | 7×2.52 | 0.9 | 1.4 | 16.7 | 680 | 0.524 |
| 50 | 19×1.78 | 1.0 | 1.6 | 19.5 | 930 | 0.387 |
| 70 | 19×2.14 | 1.1 | 1.6 | 22.0 | 1250 | 0.268 |
| 95 | 19×2.52 | 1.1 | 1.6 | 24.8 | 1650 | 0.193 |
| 120 | 37×2.03 | 1.2 | 1.6 | 27.3 | 2100 | 0.153 |
| 150 | 37×2.25 | 1.4 | 1.8 | 30.5 | 2600 | 0.124 |
| 185 | 37×2.52 | 1.6 | 1.8 | 33.8 | 3200 | 0.0991 |
| 240 | 61×2.25 | 1.7 | 2.0 | 38.5 | 4250 | 0.0754 |
| 300 | 61×2.52 | 1.8 | 2.0 | 42.5 | 5300 | 0.0601 |
| 400 | 61×2.85 | 2.0 | 2.2 | 48.0 | 7050 | 0.0470 |
| 630 | 126×2.52 | 2.2 | 2.4 | 58.5 | 10800 | 0.0283 |
4.2 载流量参考表
电缆在空气中敷设、环境温度30℃、导体工作温度90℃下的参考载流量（单位：A）：
| 截面(mm²) | 单芯电缆 | 二芯电缆 | 三芯电缆 | 四芯电缆 | 五芯电缆 |
|---|---|---|---|---|---|
| 2.5 | 30 | 24 | 21 | 19 | 17 |
| 4 | 40 | 32 | 28 | 25 | 23 |
| 6 | 51 | 41 | 36 | 32 | 29 |
| 10 | 70 | 56 | 49 | 44 | 40 |
| 16 | 96 | 77 | 67 | 60 | 55 |
| 25 | 125 | 100 | 87 | 78 | 71 |
| 35 | 155 | 124 | 108 | 97 | 88 |
| 50 | 190 | 152 | 132 | 119 | 108 |
| 70 | 235 | 188 | 163 | 147 | 134 |
| 95 | 285 | 228 | 198 | 178 | 162 |
| 120 | 335 | 268 | 233 | 210 | 191 |
| 150 | 385 | 308 | 268 | 241 | 219 |
| 185 | 445 | 356 | 309 | 278 | 253 |
| 240 | 535 | 428 | 372 | 335 | 304 |
| 300 | 625 | 500 | 435 | 391 | 356 |
| 400 | 735 | 588 | 511 | 460 | 418 |
注意：实际载流量需根据敷设方式、环境温度等因素进行修正。

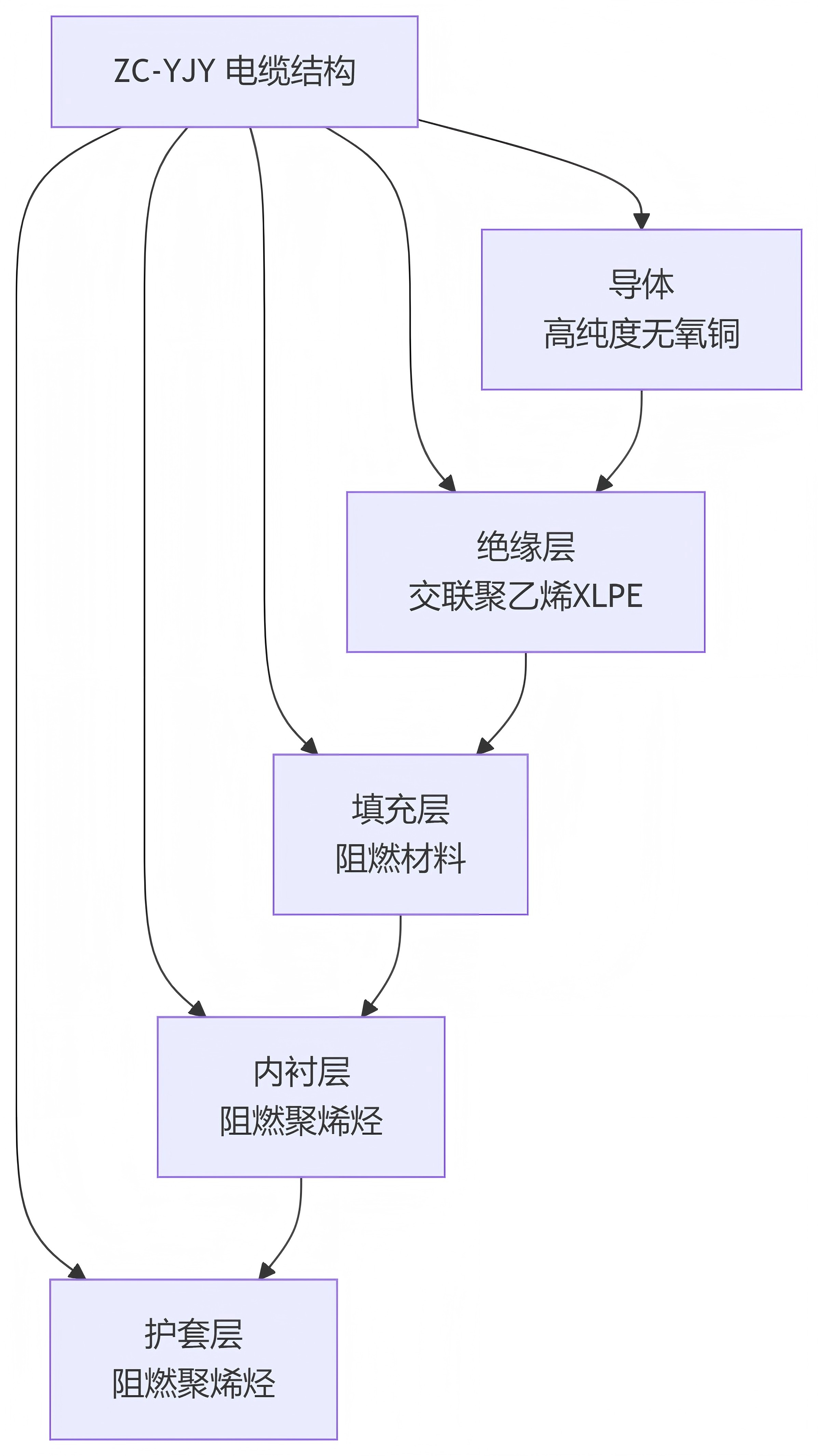

5. 产品结构示意图
ZC-YJY 电缆结构
导体
高纯度无氧铜
绝缘层
交联聚乙烯XLPE
填充层
阻燃材料
内衬层
阻燃聚烯烃
护套层
阻燃聚烯烃
结构特点：
-
导体：高纯度无氧铜，导电性能优异
-
绝缘层：交联聚乙烯（XLPE），耐热等级高
-
填充层：阻燃材料填充，增强阻燃性能
-
内衬层：阻燃聚烯烃材料
-
护套层：阻燃聚烯烃，具有良好的耐候性和耐久性
6. 联系方式
如果您对ZC-YJY阻燃电力电缆有任何需求或疑问，欢迎随时联系我们！
-
销售电话：15991166115 / 13619268838
-
电子邮箱：1254858154@qq.com
-
公司地址：陕西省铜川电缆产业园
长通电缆 - 为您提供安全可靠的电缆解决方案
