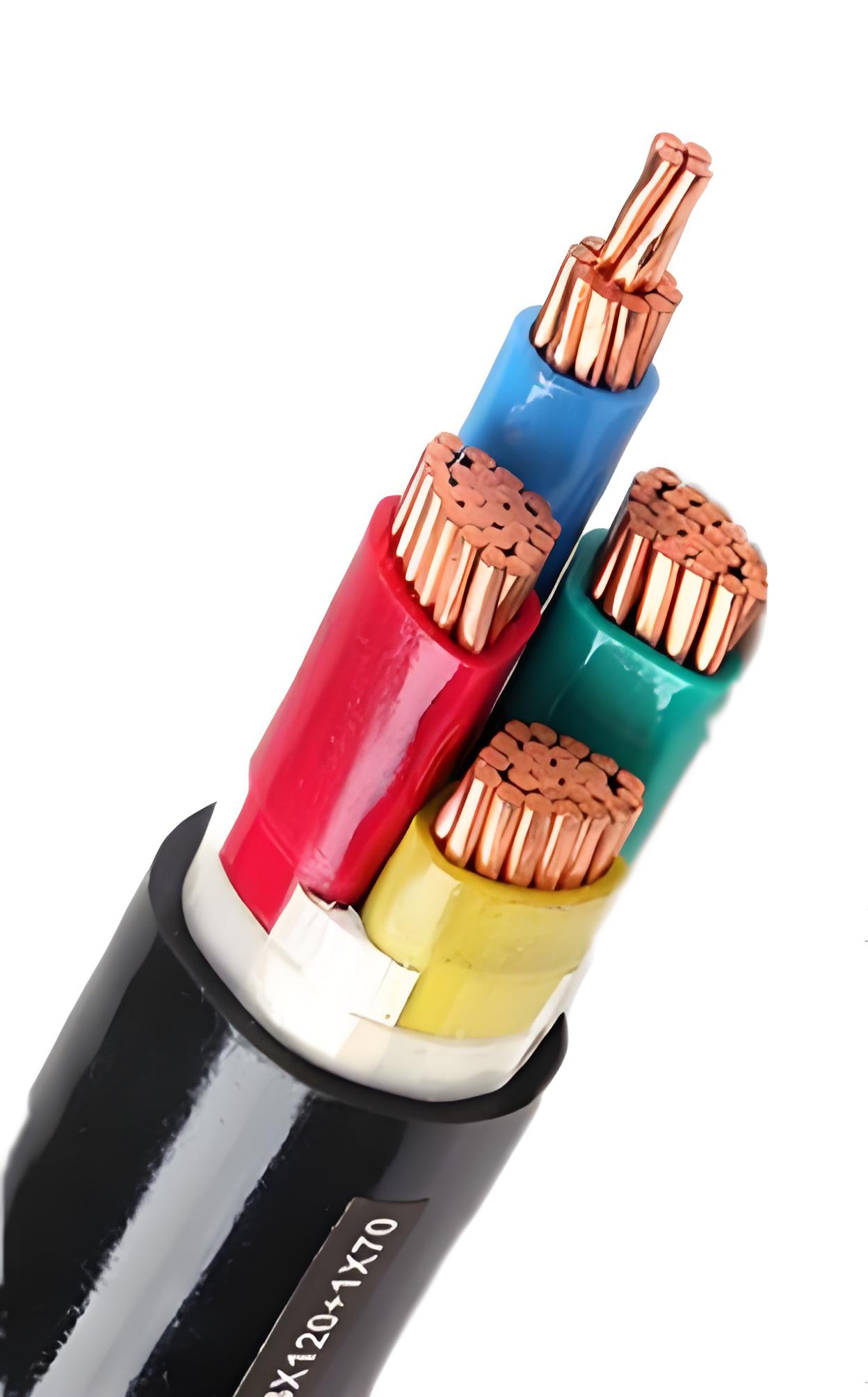

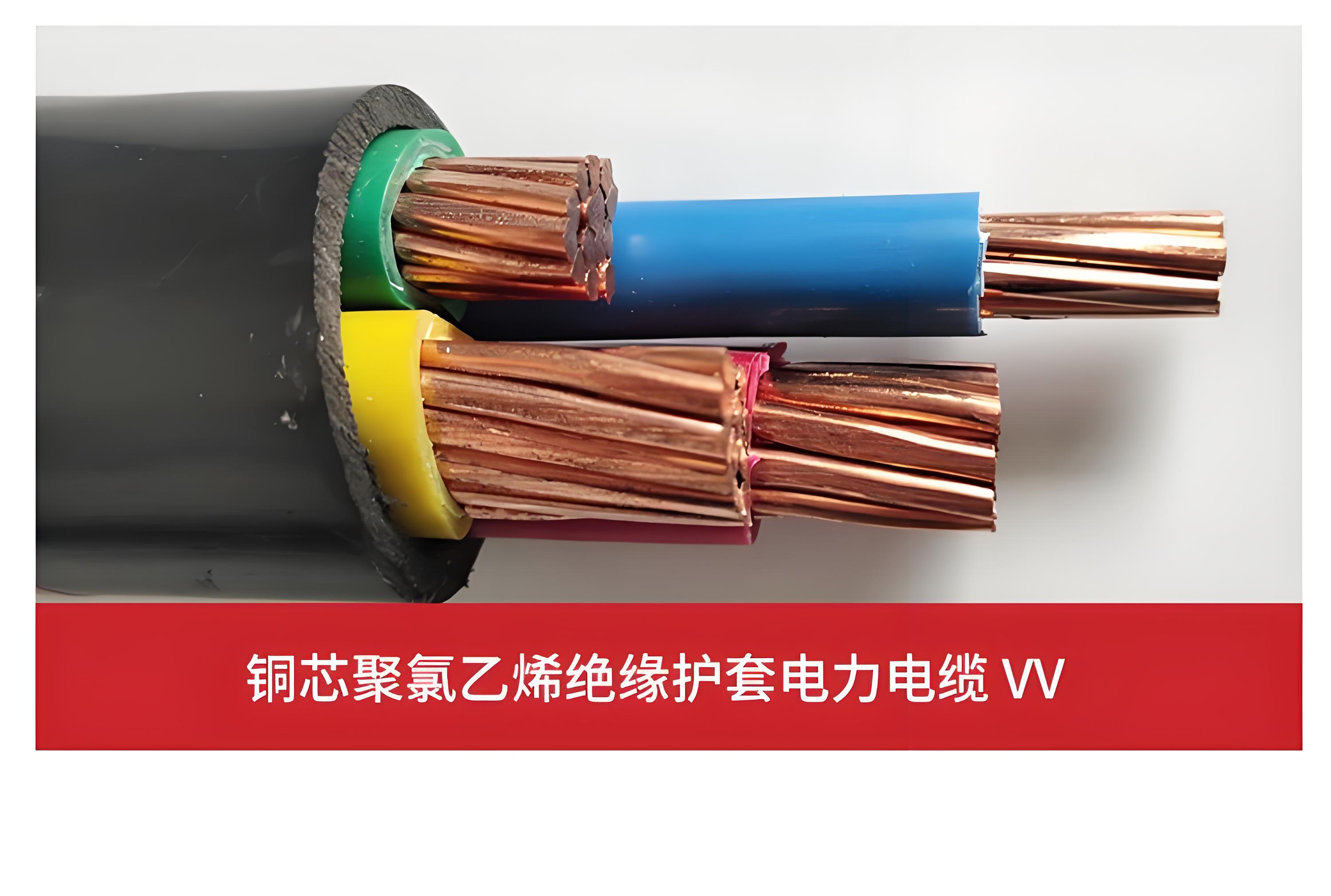

ZC-VV铜芯阻燃电力电缆
ZC-VV 铜芯阻燃电力电缆
您好！欢迎了解长通电缆生产的ZC-VV铜芯阻燃C级电力电缆。这是一款经济实用、安全可靠的阻燃型电力电缆，广泛应用于各种固定敷设的电力传输和配电系统。下面我为您详细介绍。
1. 产品简介
ZC-VV铜芯阻燃电力电缆采用高纯度无氧铜导体、阻燃聚氯乙烯绝缘（V） 和阻燃聚氯乙烯护套（V），并具有阻燃C级特性（ZC）。其型号中的"ZC"代表阻燃C级（依据GB/T 19666），"V"代表聚氯乙烯绝缘，"V"代表聚氯乙烯护套。
电缆导体采用高纯度无氧铜（铜纯度≥99.95%），绝缘和护套采用阻燃型聚氯乙烯（PVC）材料。产品具有良好的阻燃性能，能够在火灾情况下有效阻止火焰蔓延，减少火灾风险，保障人员和设备安全。同时，VV型电缆具有耐腐蚀、耐潮湿、寿命长等优点，适合固定敷设。
2. 执行标准
本产品严格按照以下国家标准制造：
-
GB/T 12706.1-2020 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
-
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》
-
GB/T 18380.12-2008 《电缆和光缆在火焰条件下的燃烧试验》
3. 使用范围
ZC-VV电缆适用于额定电压0.6/1kV的输配电系统中，特别适用于有阻燃要求的固定敷设场合，例如：
-
商业建筑：写字楼、购物中心、酒店、超市
-
公共设施：学校、医院、体育馆、展览中心
-
工业领域：工厂、电站、矿山（固定设备）
-
基础设施：电缆沟、隧道、管道、直接埋地
电缆导体的长期允许工作温度不超过70℃，敷设时的环境温度不宜低于0℃。
4. 主要技术参数与载流量
4.1 产品规格与技术参数表
下表列出了ZC-VV电缆常见规格的详细技术参数（依据GB/T 12706.1-2020及常见参数，单芯非铠装）：
| 标称截面 (mm²) | 导体结构 (根数×直径 mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆近似外径 (mm) | 电缆近似重量 (kg/km) | 20℃导体直流电阻 ≤ (Ω/km) |
|---|---|---|---|---|---|---|
| 2.5 | 1/1.78 | 0.8 | 1.2 | 6.5 | 40 | 7.41 |
| 4 | 1/2.25 | 0.8 | 1.2 | 7.2 | 55 | 4.61 |
| 6 | 1/2.76 | 0.8 | 1.2 | 7.8 | 70 | 3.08 |
| 10 | 7/1.35 | 1.0 | 1.4 | 9.5 | 110 | 1.83 |
| 16 | 7/1.70 | 1.0 | 1.4 | 10.8 | 150 | 1.15 |
| 25 | 7/2.14 | 1.2 | 1.4 | 12.5 | 220 | 0.727 |
| 35 | 7/2.52 | 1.2 | 1.4 | 13.8 | 290 | 0.524 |
| 50 | 19/1.78 | 1.4 | 1.6 | 15.8 | 400 | 0.387 |
| 70 | 19/2.14 | 1.4 | 1.6 | 17.8 | 530 | 0.268 |
| 95 | 19/2.52 | 1.6 | 1.8 | 20.2 | 720 | 0.193 |
| 120 | 37/2.03 | 1.6 | 1.8 | 22.0 | 890 | 0.153 |
| 150 | 37/2.25 | 1.8 | 2.0 | 24.5 | 1120 | 0.124 |
| 185 | 37/2.52 | 2.0 | 2.0 | 26.8 | 1400 | 0.0991 |
| 240 | 61/2.25 | 2.2 | 2.2 | 30.2 | 1850 | 0.0754 |
| 300 | 61/2.52 | 2.4 | 2.4 | 33.5 | 2300 | 0.0601 |
| 400 | 61/2.85 | 2.6 | 2.6 | 38.0 | 3100 | 0.0470 |
| 630 | 126/2.52 | 2.8 | 2.8 | 46.5 | 4800 | 0.0283 |
注：以上为单芯非铠装电缆典型参数，多芯及铠装电缆（如ZC-VV22）参数会有所不同。护套厚度可能因电压等级和电缆结构而异。精确数据请参考具体出厂报告。
4.2 载流量参考表
电缆在空气中敷设、环境温度30℃、导体工作温度70℃下的参考载流量（单位：A）：
| 截面 (mm²) | 单芯电缆 | 二芯电缆 | 三芯电缆 | 四芯电缆 (等截面) | 四芯电缆 (3+1芯) | 五芯电缆 (等截面) |
|---|---|---|---|---|---|---|
| 2.5 | 24 | 20 | 18 | 16 | 16 | 15 |
| 4 | 32 | 27 | 24 | 22 | 22 | 20 |
| 6 | 41 | 35 | 31 | 28 | 28 | 26 |
| 10 | 56 | 48 | 42 | 38 | 38 | 35 |
| 16 | 77 | 65 | 57 | 52 | 52 | 47 |
| 25 | 100 | 85 | 74 | 67 | 67 | 61 |
| 35 | 124 | 105 | 91 | 82 | 82 | 75 |
| 50 | 152 | 129 | 112 | 101 | 101 | 92 |
| 70 | 188 | 160 | 139 | 125 | 125 | 114 |
| 95 | 228 | 194 | 168 | 151 | 151 | 137 |
| 120 | 268 | 228 | 198 | 178 | 178 | 162 |
| 150 | 308 | 262 | 227 | 204 | 204 | 186 |
| 185 | 356 | 303 | 263 | 237 | 237 | 215 |
| 240 | 428 | 364 | 316 | 284 | 284 | 258 |
| 300 | 500 | 425 | 369 | 332 | 332 | 302 |
| 400 | 588 | 500 | 434 | 391 | 391 | 355 |
重要提示：
-
环境温度修正：若环境温度非30℃，需乘以修正系数。40℃时约×0.91，50℃时约×0.82。
-
敷设方式修正：电缆穿管、多根并列敷设或直埋敷设时，载流量需根据具体情况进行修正。
-
专业计算：实际应用中的载流量需根据具体工况进行详细计算，建议咨询专业电气工程师。

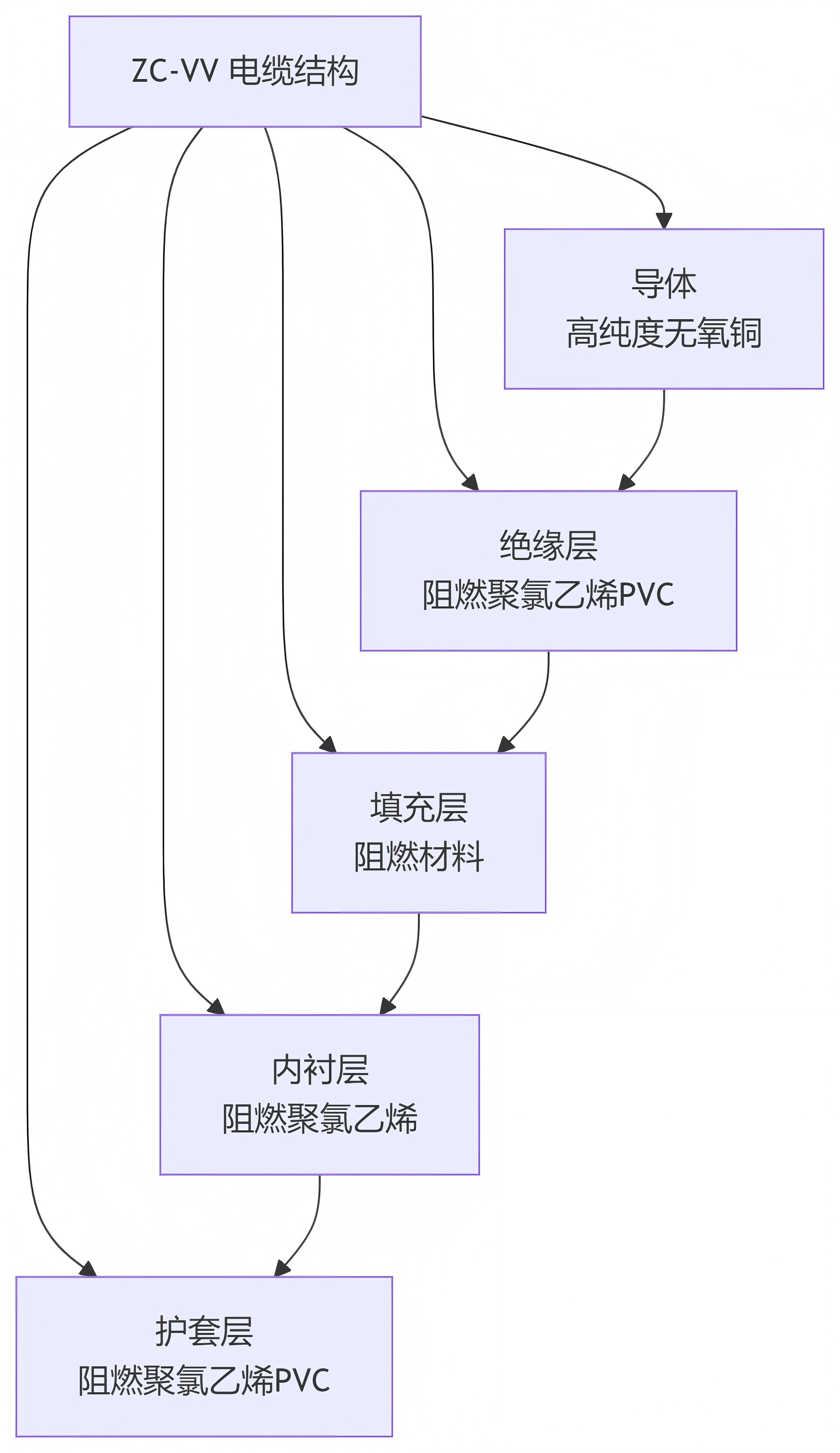

5. 产品结构示意图
ZC-VV电缆采用多层结构设计以确保其安全性能和耐用性。
ZC-VV 电缆结构
导体
高纯度无氧铜
绝缘层
阻燃聚氯乙烯PVC
填充层
阻燃材料
内衬层
阻燃聚氯乙烯
护套层
阻燃聚氯乙烯PVC
结构特点：
-
导体：采用高纯度无氧铜材，导电性能优异，电阻低，损耗小。
-
绝缘层：阻燃型聚氯乙烯（PVC）材料，具有良好的绝缘性能和阻燃特性，长期工作温度70℃。
-
填充层：阻燃材料填充，增强电缆的圆整度和阻燃性能，减少线芯之间的空隙。
-
内衬层（如有多芯）：阻燃聚氯乙烯材料，保护绝缘线芯，增强电缆的整体性。
-
护套层：阻燃聚氯乙烯（PVC）护套，提供良好的机械保护、耐候性、耐腐蚀性和阻燃性能。
对于铠装型电缆（如ZC-VV22），在内衬层和护套层之间还会增加钢带铠装层，提供更强的抗压和抗机械损伤能力，特别适用于直埋敷设。
