JKLYJ架空绝缘导线
JKLYJ架空绝缘导线 - 长通电缆专业产品介绍
您好！欢迎了解长通电缆生产的JKLYJ架空绝缘导线。这是一款采用优质铝导体和耐候性绝缘材料制造的新型架空配电线路产品，具有优良的绝缘性能、耐候性强、安全可靠等特点，完全满足现代配电网的安全运行要求。
产品简介
JKLYJ架空绝缘导线是铝芯交联聚乙烯绝缘架空电缆，主要适用于额定电压1kV及以下的架空配电线路。产品采用特殊的交联聚乙烯绝缘材料，具有优异的耐热性、耐候性和机械强度，能在恶劣环境下长期安全运行。
执行标准
-
GB/T 12527-2008 《额定电压1kV及以下架空绝缘电缆》
-
相关行业标准及企业标准
使用范围
JKLYJ架空绝缘导线广泛应用于：
-
城市配电网架空线路
-
农村电网建设与改造
-
变电站引出线路
-
架空固定敷设的输配电线路
-
林区、矿区等特殊环境的配电线路
-
使用环境温度：-40℃～+70℃
技术参数表
| 标称截面 (mm²) | 导体结构根数/直径(mm) | 绝缘厚度(mm) | 护套厚度(mm) | 电缆外径(mm) | 电缆重量(kg/km) | 导体直流电阻(Ω/km) ≤ | 载流量(A) |
|---|---|---|---|---|---|---|---|
| 10 | 7/1.35 | 1.4 | 0.8 | 10.5 | 75 | 3.08 | 75 |
| 16 | 7/1.70 | 1.4 | 0.8 | 11.5 | 105 | 1.91 | 105 |
| 25 | 7/2.14 | 1.6 | 0.8 | 13.5 | 155 | 1.20 | 135 |
| 35 | 7/2.52 | 1.6 | 0.8 | 14.5 | 195 | 0.868 | 170 |
| 50 | 19/1.78 | 1.8 | 1.0 | 17.0 | 275 | 0.641 | 210 |
| 70 | 19/2.14 | 1.8 | 1.0 | 19.0 | 365 | 0.443 | 265 |
| 95 | 19/2.52 | 2.0 | 1.0 | 21.5 | 485 | 0.320 | 320 |
| 120 | 37/2.03 | 2.0 | 1.2 | 23.5 | 595 | 0.253 | 370 |
| 150 | 37/2.25 | 2.0 | 1.2 | 25.0 | 715 | 0.206 | 425 |
| 185 | 37/2.52 | 2.2 | 1.2 | 27.5 | 880 | 0.164 | 485 |
| 240 | 61/2.25 | 2.2 | 1.4 | 30.5 | 1120 | 0.125 | 570 |
| 300 | 61/2.52 | 2.4 | 1.4 | 33.5 | 1380 | 0.100 | 645 |
| 400 | 61/2.85 | 2.4 | 1.6 | 37.0 | 1750 | 0.078 | 770 |
注：载流量为环境温度30℃，导体最高工作温度90℃条件下的参考值

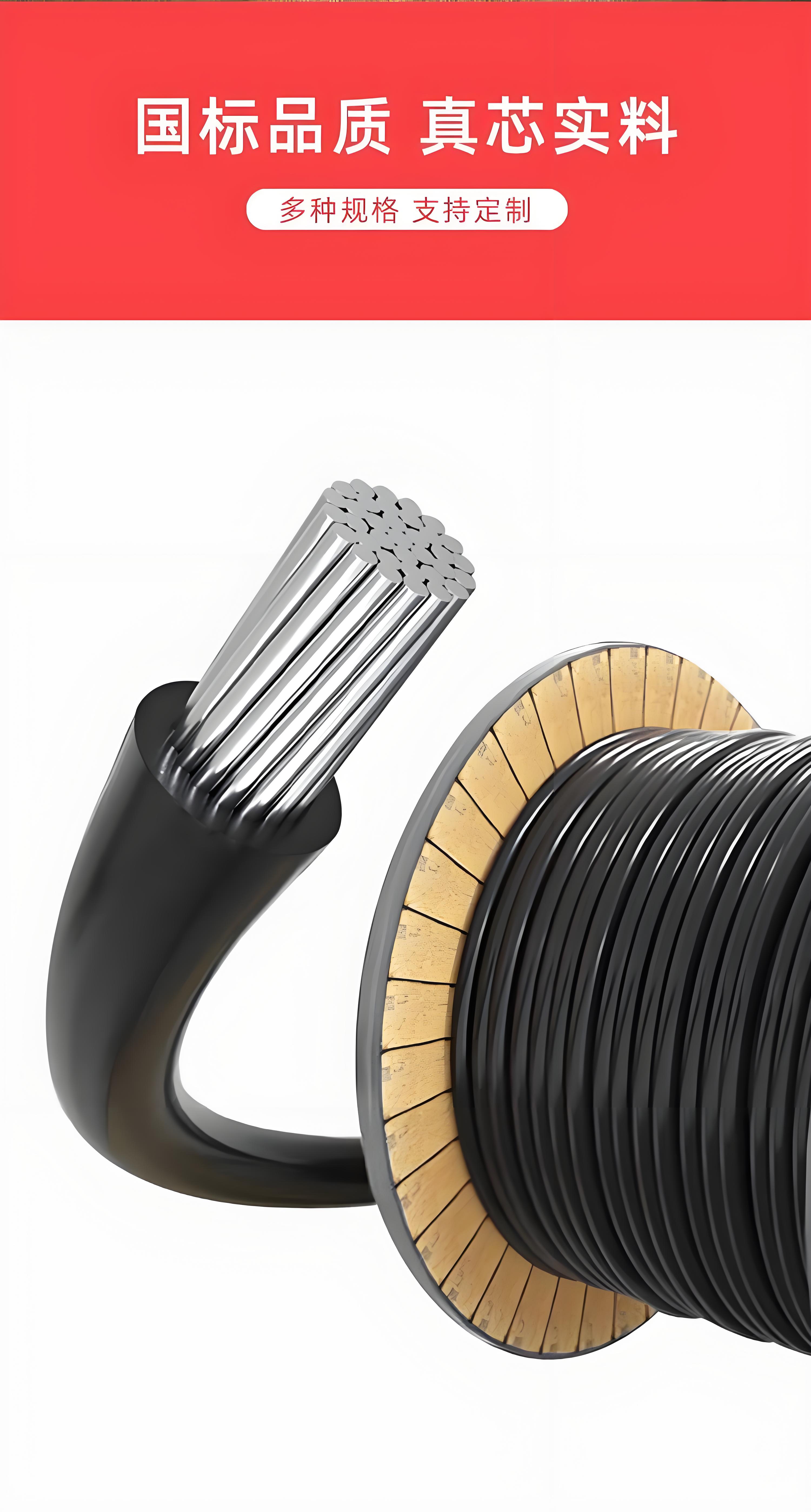

电缆结构示意图
详细结构组成：
-
导体：
-
采用高强度铝材，多股绞合结构
-
柔韧性好，便于施工安装
-
表面光洁，导电性能优良
-
-
绝缘层：
-
优质交联聚乙烯材料(XLPE)
-
黑色，具有优异的耐候性能
-
耐高温、抗老化、抗紫外线
-
-
产品特点：
-
绝缘层紧密包裹导体，无间隙
-
整体圆整度高，外观光滑
-
颜色均匀，标识清晰
-
电缆安装敷设注意事项
-
敷设环境要求：
-
敷设温度不低于-20℃
-
避免在雨、雪、大风等恶劣天气施工
-
-
架设方式：
-
可采用常规架空方式敷设
-
固定时使用专用金具，避免损伤绝缘层
-
弧垂应按设计要求调整适当
-
-
弯曲半径：
-
安装时弯曲半径不小于电缆外径的20倍
-
固定点弯曲半径不小于电缆外径的15倍
-
-
安全间距：
-
与建筑物最小水平距离：1.0米
-
与树木最小距离：1.0米
-
对地最小距离：按当地供电部门规定
-
-
接续处理：
-
使用专用穿刺线夹或接续金具
-
确保接续处密封良好，防止进水
-
电缆出厂检测事项
我们严格执行质量管控体系，确保每根电缆都符合标准要求：
-
结构尺寸检查：
-
导体直径、绞合节距检测
-
绝缘厚度测量
-
电缆外径圆整度检查
-
-
电气性能测试：
-
导体直流电阻测试
-
工频电压试验：3.5kV/5min不击穿
-
绝缘电阻常数测试
-
-
物理机械性能测试：
-
绝缘和护套抗张强度、断裂伸长率
-
热延伸试验
-
热老化性能试验
-
-
印字检查：
-
表面印字清晰、连续
-
内容包括：型号、规格、厂名、年份等
-
-

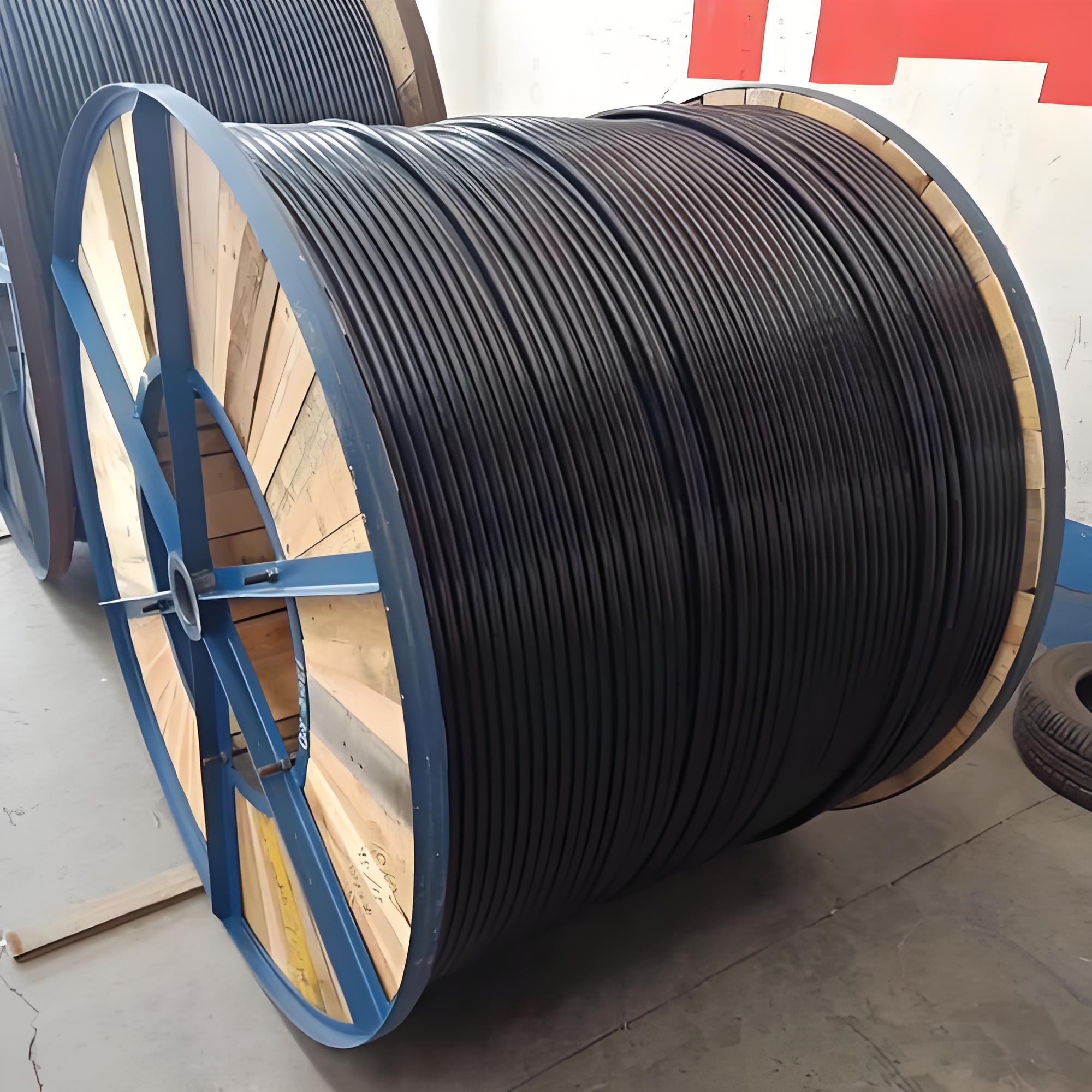

包装检查：
-
电缆盘坚固完好
-
端头密封良好
-
标签信息准确完整
-
欢迎垂询选购！
长通电缆有限公司
📞 联系电话：15991166115 / 13619268838
📧 电子邮箱：1254858154@qq.com
🏢 公司地址：陕西省铜川电缆产业园
我们为您提供专业的技术支持和完善的售后服务，可根据您的工程需求提供最合适的电缆规格选型建议，确保电网建设安全可靠！
