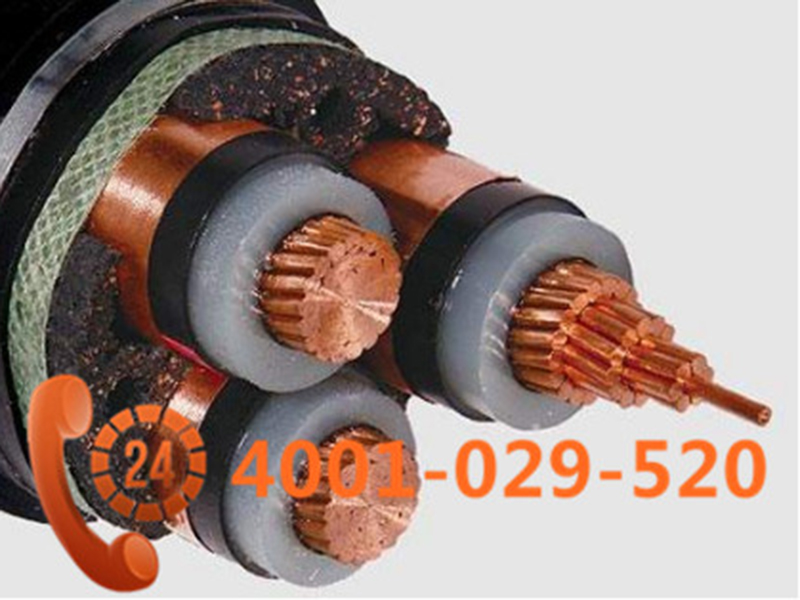

YJV22 26/35KV高压交联电力电缆
YJV22 26/35KV高压交联电缆电缆
一、高压电力电缆简介
铜芯/铝芯交联聚乙烯高压电力电缆，常用于输配电线路，其额定电压可达到35KV。该电缆需达到或超过以下标准：IEC 60502、BS、DIN、ASTM、GB12706~2008等标准。
长通集团生产的各类高压电力电缆，具有优异的耐热性能和良好的绝缘特性，采用XLPE材料，无论是硬度、刚度、耐磨性还是抗冲击性均有提高，有较强的的耐酸碱性和耐油性能。

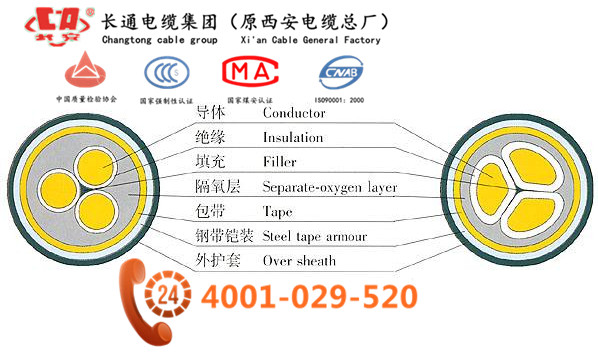

二、高压电缆导体结构
1、导体；2、导体屏蔽；3、绝缘层；4、绝缘屏蔽；5、铜带屏蔽；6、填充物；7、包带；8、内护套层；9、铠装层；10、外护套。
2、执行标准
GB/T12706-2002 （等效采用IEC60502-1983）
三、高压电缆用途及适用范围
本产品适用于交流额定电压(U0/U)为6/6～26/35kV系统的输配电线路，根据护层结构的不同，可分别用于空气中敷设（电缆桥架，室内墙壁支架、槽盒）和土壤中（直埋、电缆沟、管道等）。
四、高压电缆命名代号、规格型号
1、命名代号
| 长通电缆集团 4001-029-520 | |
| 字母 | 名称含义 |
| T | 铜导体 |
| YJ | 交联聚乙烯绝缘 |
| LW |
皱纹铝护套 |
| Z |
纵向阻水结构 |
| 02 | 聚氯乙烯外护套 |
| 03 |
聚乙烯外护套 |
| ZR |
阻燃 |
| DDZR | 低烟无卤阻燃 |
| L | 铝导体 |
| Q | 铅护套 |
| DD | 低烟无卤 |
2、型号名称
| 长通电缆集团 4001-029-520 | ||
| 型号 | 名称 | |
| 铜芯 | 铝芯 | |
| YJV | YJLV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
| YJV22 | YJLV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
| YJV32 | YJLV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
| YJV42 | YJLV42 | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 |
