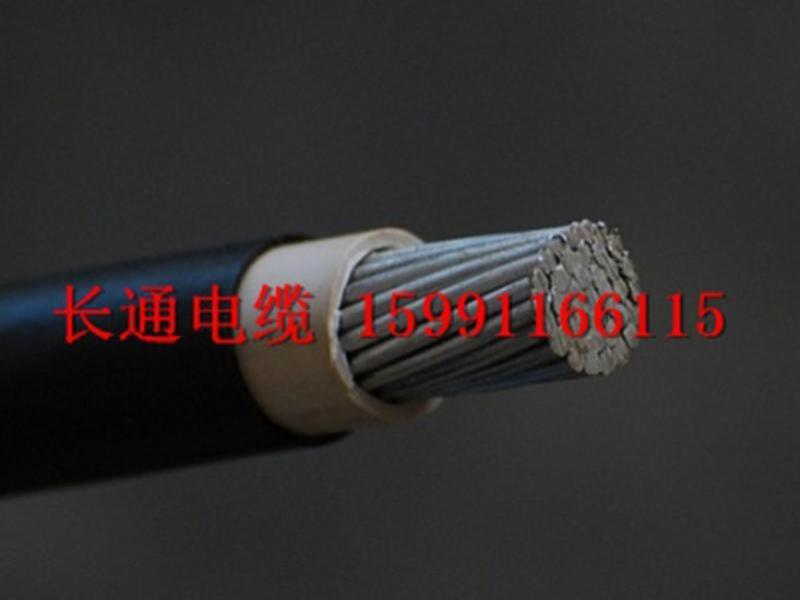

BLXF铝芯新型防老化架空电线
一、产品介绍
BLXF铝芯防老化架空电线也叫BXY、BLXY,是一种新型的架空防老化电线，是BLX橡皮防老化电线的替代产品。
众所周知，BLX橡皮线作为架空、进户电线，适用农村或者电力局从电线杆到变压器的连接，其优异的耐候性、耐油性以及抗霉变性能深受广大用户喜爱。但长年累月在户外风吹日晒，BLX橡皮线的玻璃丝编织的护套层容易脱落，这样就大大降低了电缆的使用寿命。
BLXF防老化电线采用低密度黑色聚乙烯作为护套，这样一来就解决了BLX橡皮线玻璃丝编织的护套脱落的问题，因而成为新型防老化电线。
二、执行标准
国家标准 : JB 1601-93
三、适用范围
使用场所：适用于适用于户内穿管和户外特别是寒冷地区
工作温度：电线的长期允许工作温度应不超过＋65℃.
型号规格：常用的都是单芯防老化，型号从2.5平方-240平方。
BLXF防老化电线适用于交流额定电压0.6/1kV及以下作固定敷设用输配线路、动力传输或电机引接线具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，抗老化性能优越，使用寿命长，广泛用于冶金，电力，大型建筑，汽车制造等行业。
四、电缆结构示意图
五、电缆额定电压和标准截面
| 长通电缆 www.jklvs.net | |||
|
型 号 |
额定电压（V） |
芯 数 |
标称截面（m㎡） |
|
BXF |
300/500 |
1 |
0.75-240 |
|
BLXF |
1 |
2.5-240 |
|
|
BXY |
1 |
0.75-240 |
|
|
BLXY |
1 |
2.5-240 |
|
|
BX |
1 |
0.75-240 |
|
|
BLX |
1 |
2.5-240 |
|
|
BXR |
1 |
0.75-24 |
|
六、电缆尺寸及技术参数
| 长通电缆 www.jklvs.net | ||||
|
导体标称截面 |
导电线芯 |
电缆外径 |
20℃时导体电阻≤Ω/km |
|
|
根/单线直径mm |
铜 |
铝 |
||
|
0.75 |
1/0.97 |
3.9 |
24.5 |
- |
|
1.0 |
1/1.13 |
4.1 |
18.1 |
- |
|
1.5 |
1/1.38 |
4.4 |
12.1 |
- |
|
2.5 |
1/1.78 |
5.0 |
7.41 |
11.8 |
|
4 |
1/2.25 |
5.6 |
4.61 |
7.39 |
|
6 |
1/2.76 |
6.8 |
3.08 |
4.91 |
|
10 |
7/1.35 |
8.3 |
1.83 |
3.08 |
|
16 |
7/1.70 |
10.1 |
1.15 |
1.91 |
|
25 |
7/2.14 |
11.8 |
0.727 |
1.20 |
|
35 |
7/2.52 |
13.8 |
0.524 |
0.868 |
|
50 |
19/1.78 |
15.4 |
0.387 |
0.641 |
|
70 |
19/2.14 |
18.2 |
0.263 |
0.443 |
|
95 |
19/2.52 |
20.6 |
0.193 |
0.320 |
|
120 |
37/2.03 |
23.0 |
0.153 |
0.253 |
|
150 |
37/2.25 |
25.0 |
0.124 |
0.206 |
|
185 |
37/2.52 |
27.9 |
0.0991 |
0.164 |
|
240 |
61/2.25 |
31.4 |
0.0754 |
0.125 |
七、电缆全称和及使用场所
| 长通电缆 www.jklvs.net | ||
|
型 号 |
名 称 |
敷设使用场所 |
|
BXF |
铜（铝）芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线 |
适用于户内明敷设和户外 |
|
BXY |
铜（铝）芯橡皮绝缘黑色聚乙烯护套电线 |
适用于户内空管和户外特 |
|
BX |
铜（铝）芯橡皮绝缘棉纱或其它相当纤维编织电线 |
固定敷设用，可明敷设或 |
|
BXR |
铜芯橡皮棉纱或其它相当纤维编织软电线 |
室内安装，要求软柔时用 |
