ZC-BVR聚氯乙烯绝缘阻燃软电线
ZC-BVR聚氯乙烯绝缘阻燃软电线介绍

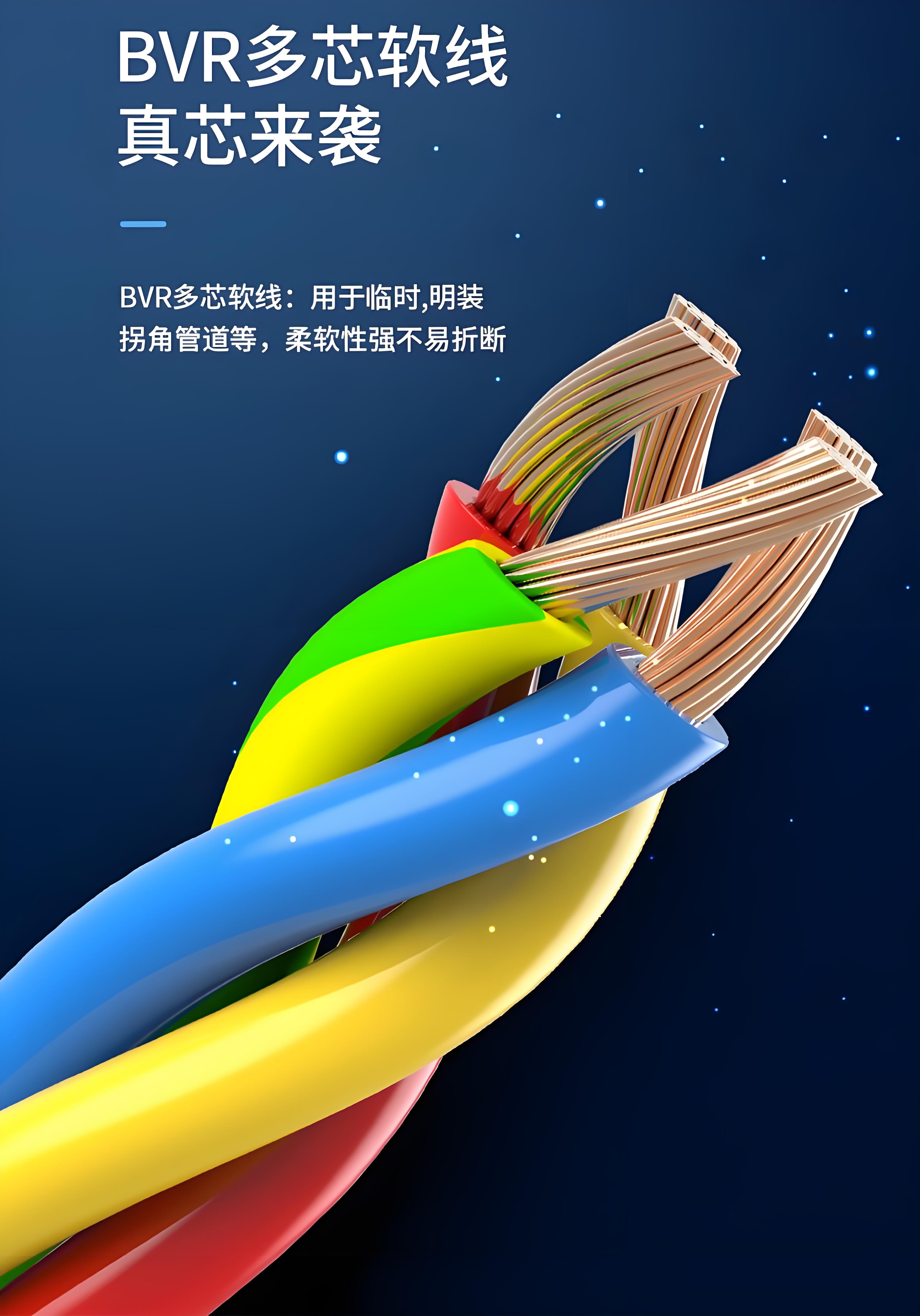

ZC-BVR电缆是长通电缆生产的阻燃型铜芯聚氯乙烯绝缘软电线。与BV线（硬线）的单根实心导体不同，BVR线采用多股软铜丝绞合导体，使其柔韧性极佳，便于穿管敷设和在狭窄空间内弯曲。
核心安全耐用特性：
-
高柔韧性：多股细铜丝结构，反复弯曲不易断裂，抗疲劳性强，安装便捷，有效减少安装损伤。
-
优异阻燃性：绝缘层采用特殊配方的阻燃PVC，符合C类阻燃标准。遇火时能有效抑制火焰蔓延，并低烟低卤，提升逃生安全。
-
安全导电：高纯度无氧铜导体，电阻率低，导电性能稳定，发热量小，从源头保障用电安全。
-
耐用防腐：绝缘层厚度均匀，具有良好的耐酸碱、抗老化特性，使用寿命长，适用于多种复杂环境。
2. 执行标准
本产品严格遵循中华人民共和国国家标准：
-
GB/T 5023.3-2008 《额定电压450/750V及以下聚氯乙烯绝缘电缆》
-
GB/T 19666-2005 《阻燃和耐火电线电缆通则》
3. 使用范围
ZC-BVR软电线适用于交流额定电压450/750V及以下的动力装置、日用电器及照明线路的固定敷设。
-
理想应用场景：家庭、办公楼室内装修布线；需要频繁弯曲或移动的临时用电场所；控制柜、配电箱内的内部接线；仪器仪表、机械设备的电源连接。
-
环境适应性：可在-15°C至+70°C的环境温度下正常使用，耐潮湿、耐油污。

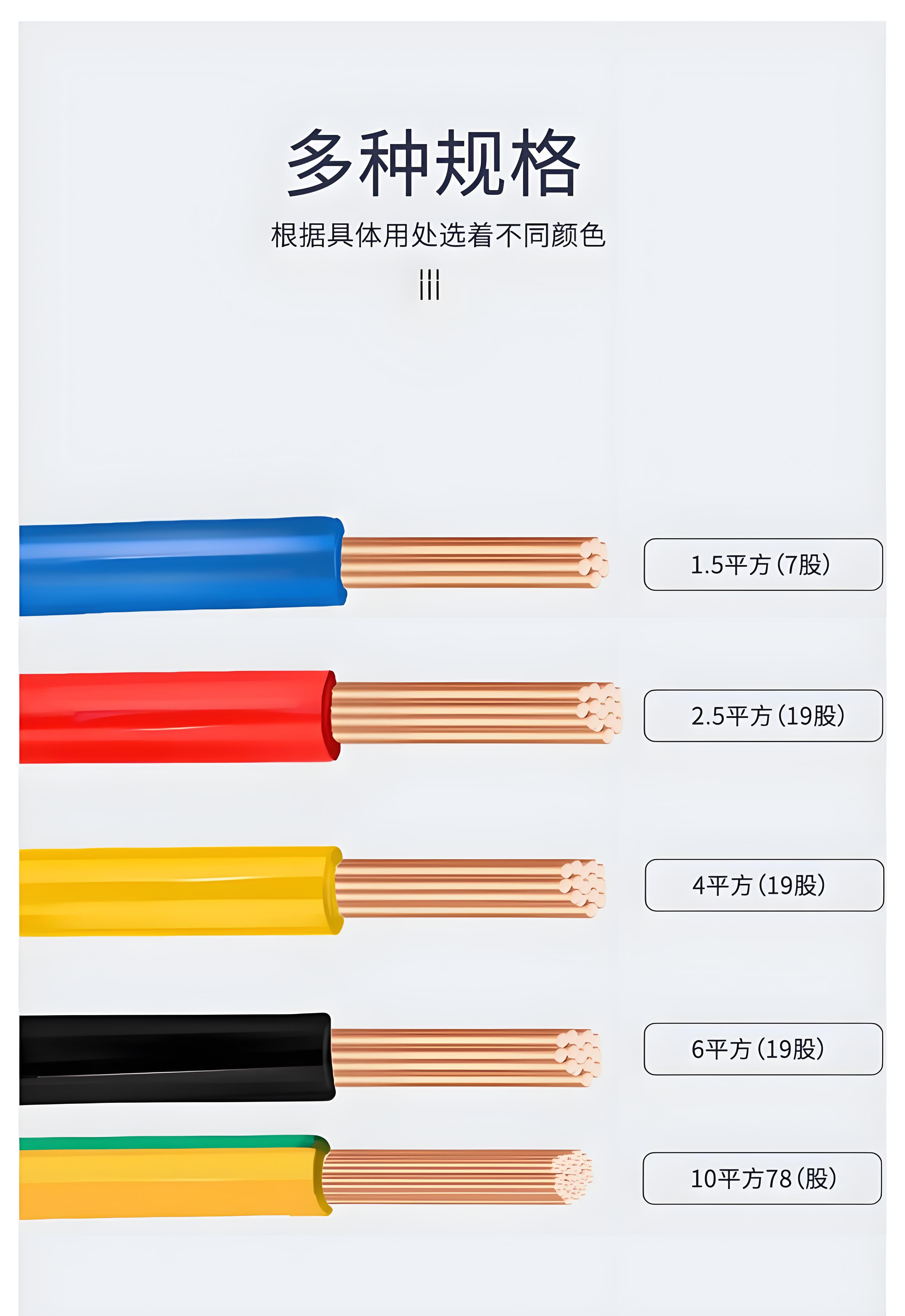

4. 电缆规格参数表 (0.5 - 300 mm²)
下表详细列出了ZC-BVR电缆的规格、结构及关键电气参数。载流量为在空气中敷设、环境温度30°C下的参考值。
| 导体标称截面 (mm²) | 导体根数×直径 (mm) | 电缆近似外径 (mm) | 电缆近似重量 (kg/km) | 绝缘厚度 (mm) | 20°C时导体最大电阻 (Ω/km) | 参考载流量 (A) |
|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 2.6 | 8.5 | 0.6 | 36.0 | 8 |
| 0.75 | 24×0.20 | 2.8 | 11.5 | 0.6 | 24.5 | 11 |
| 1.0 | 32×0.20 | 3.0 | 14.5 | 0.6 | 18.1 | 14 |
| 1.5 | 30×0.25 | 3.3 | 20.0 | 0.7 | 12.1 | 18 |
| 2.5 | 49×0.25 | 3.9 | 31.0 | 0.8 | 7.41 | 25 |
| 4 | 56×0.30 | 4.4 | 46.0 | 0.8 | 4.61 | 33 |
| 6 | 84×0.30 | 4.9 | 65.0 | 0.8 | 3.08 | 42 |
| 10 | 84×0.40 | 6.6 | 115 | 1.0 | 1.83 | 59 |
| 16 | 126×0.40 | 7.8 | 170 | 1.0 | 1.15 | 79 |
| 25 | 196×0.40 | 9.6 | 260 | 1.2 | 0.727 | 104 |
| 35 | 276×0.40 | 10.9 | 350 | 1.2 | 0.524 | 129 |
| 50 | 396×0.40 | 12.8 | 480 | 1.4 | 0.387 | 158 |
| 70 | 360×0.50 | 14.8 | 660 | 1.4 | 0.268 | 196 |
| 95 | 475×0.50 | 16.8 | 880 | 1.6 | 0.193 | 239 |
| 120 | 608×0.50 | 18.6 | 1100 | 1.6 | 0.153 | 273 |
| 150 | 756×0.50 | 20.6 | 1370 | 1.8 | 0.124 | 307 |
| 185 | 925×0.50 | 22.6 | 1690 | 2.0 | 0.0991 | 347 |
| 240 | 1221×0.50 | 25.6 | 2180 | 2.2 | 0.0754 | 414 |
| 300 | 1525×0.50 | 28.6 | 2720 | 2.4 | 0.0601 | 479 |
注：以上数据基于国家标准及长通电缆生产工艺，仅供参考，具体以实际出厂报告为准。
5. 电缆结构示意图
ZC-BVR电缆结构 (从内到外)： +-----------------------------------------------+ | [导体]：多股软铜丝绞合，提供极佳的柔韧性。 | | [绝缘层]：环保阻燃聚氯乙烯(PVC)，颜色多样， | | 表面印有型号、规格、厂名等标识。 | +-----------------------------------------------+
图解：这种结构确保了电缆在保持优良导电性能的同时，具备了无与伦比的弯曲性能，特别适合在管道中穿拉。
6. 电缆安装敷设注意事项
为确保ZC-BVR电缆发挥最佳性能并保障安全，请务必注意：
-
防机械损伤：尽管柔韧性好，但在穿管、桥架敷设时仍需避免被尖锐物划伤绝缘层。
-
弯曲半径：最小弯曲半径建议不小于电缆外径的4倍。
-
连接牢固：由于是多股软线，在接入开关、插座或端子时，务必将所有铜丝拧紧并完全插入，或使用配套的铜接头压接，防止因接触不良导致局部过热。
-
环境匹配：避免与高温热源直接接触，明敷时需考虑阻燃槽管保护。
-
负载计算：请根据上表载流量并结合具体敷设条件和环境温度合理选型，严禁超载运行。
7. 电缆出厂检测事项
长通电缆秉承“质量即生命”的原则，对每盘ZC-BVR电缆执行严格的出厂检验：
-
结构尺寸检查：核对导体直径、绝缘厚度、外径等是否符合标准。
-
电气性能试验：
-
导体直流电阻测试：确保电阻值达标，导电性好。
-
电压试验：在导体与绝缘层间施加规定电压（如2500V/5min），无击穿现象。
-
-
绝缘电阻测量：检测绝缘材料的绝缘性能。
-
阻燃性能试验：按标准进行成束电线电缆燃烧试验，验证其阻燃等级。
-
标识清晰度检查：确保印字清晰、连续、耐擦。
