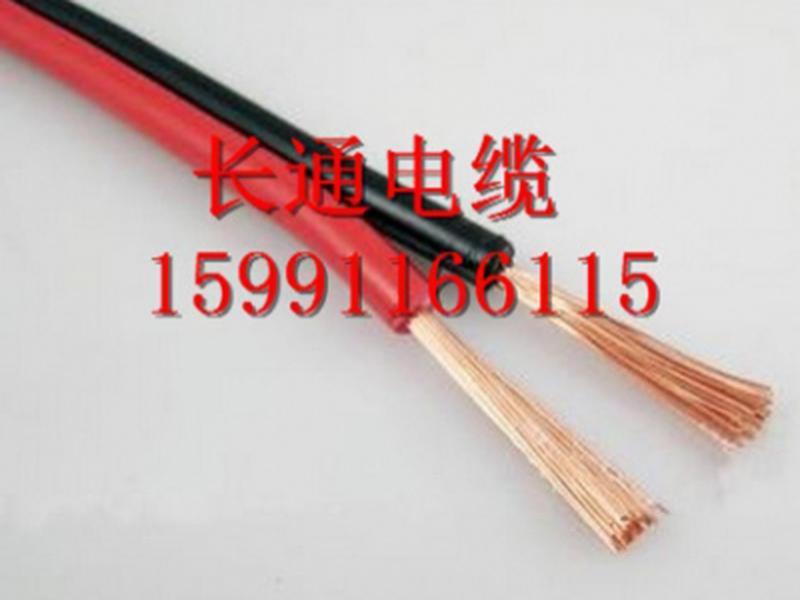

RVB 平行电线
长通电缆
RVB型300/300V铜芯聚氯乙烯绝缘平行连接软电线
一、产品介绍
RVB电线电缆：平行扁形无护套软线，俗称RVB平行线或红黑电线，电子线，就象家里经常用的电话线裸线，只是其中的芯和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根扁形无护套软线。
RVB电线的使用说明：
工作温度：70°C
额定电压：300/500V、450/750V
导体:绞合裸铜线
绝缘：阻燃聚氯乙烯绝缘
二、执行标准
标准：GB5023-97、IEC60227
型号：227IEC06&02(RVB)
三、适用范围
中轻型移动电器、仪器仪表、家用电器、动力照明等
RVB平行软电线结构示意图
RVB平行软电线尺寸、规格型号及载流量表
|
长通电缆 |
产品型号： | RVB | 执行标 准： | GB/T5023-1997 | |||
| 产品名称： | 铜芯聚氯乙烯绝缘平行连接软电线 | ||||||
| 芯数×标陈截面mm² | 导电线芯根数/单线标称直径mm | 绝缘标称厚度mm | 平均外径尺寸mm | 20℃时导体电阻Ω/km不大于 | 70℃时最小绝缘电阻mΩ.km | ||
| 上限 | 下限 | 铜芯 | 镀锡铜芯 | ||||
| 2×0.3 | 16/0.15 | 0.6 | 1.8×3.6 | 2.3×4.3 | 69.2 | 71.2 | 0.016 |
| 2×0.4 | 23/0.15 | 0.6 | 1.9×3.9 | 2.5×4.6 | 48.2 | 49.6 | 0.014 |
| 2×0.5 | 28/0.15 | 0.8 | 2.4×4.8 | 3.0×5.8 | 39.0 | 40.1 | 0.013 |
| 2×0.75 | 42/0.15 | 0.8 | 2.6×5.2 | 3.2×6.2 | 26.0 | 26.7 | 0.011 |
| 2×1.0 | 32/0.20 | 0.8 | 2.8×5.6 | 3.4×6.6 | 19.5 | 20.0 | 0.010 |
