RVVP屏蔽控制电缆
RVVP 屏蔽控制电缆
您好！欢迎了解长通电缆生产的RVVP铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽控制软电缆。这是一款专为抗电磁干扰环境设计的精密控制电缆，广泛应用于仪器仪表、自动化控制系统等需要信号稳定的场合。下面我为您详细介绍。
1. 产品简介
RVVP屏蔽控制电缆采用高纯度无氧铜导体、聚氯乙烯绝缘（V） 和聚氯乙烯护套（V），并内置镀锡铜丝编织屏蔽层（P）。其型号中的"R"代表软线，"V"代表聚氯乙烯绝缘，"V"代表聚氯乙烯护套，"P"代表屏蔽。
电缆导体采用多股细绞无氧铜丝（符合GB/T 3956第5类标准），绝缘和护套采用柔性聚氯乙烯（PVC）材料，屏蔽层采用镀锡铜丝编织，编织密度高达85%以上。产品具有优异的抗电磁干扰（EMI）能力，能有效阻隔外部电磁干扰，同时减少内部信号对外界的干扰，确保信号传输的稳定性和可靠性。此外，电缆还具有柔软、耐弯曲、耐油、耐腐蚀等优点。
2. 执行标准
本产品严格按照以下国家标准制造：
-
GB/T 5023.5-2008 《额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电缆（软线）》
-
JB/T 8734.5-2016 《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽软线》
-
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》（可选阻燃型号）
3. 使用范围
RVVP电缆适用于交流额定电压300/300V或300/500V及以下的电器、仪表、电子设备及自动化装置的屏蔽线路中，特别适用于电磁环境复杂、有屏蔽要求的场合，例如：
-
仪器仪表：各种传感器、测量仪器的信号传输
-
安防系统：楼宇对讲、监控摄像头控制线、报警系统
-
工业自动化：PLC控制系统、变频器、电机附近的弱电控制回路
-
通信设备：音响广播系统、麦克风线路、数据处理系统
-
办公自动化：计算机控制连接、打印机等办公设备
电缆的长期允许工作温度为70℃（固定安装环境温度范围可达-30℃ ~ +70℃，移动安装时为-5℃ ~ +70℃）。
4. 主要技术参数
4.1 产品规格与技术参数表
下表列出了长通电缆RVVP系列常见规格（2芯）的详细技术参数（依据JB/T 8734.5-2016等标准，仅供参考，具体以出厂报告为准）：
| 标称截面 (mm²) | 导体结构 (根数×直径 mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆平均外径 (mm) | 20℃导体直流电阻 ≤ (Ω/km) | 70℃最小绝缘电阻 (MΩ·km) |
|---|---|---|---|---|---|---|
| 2×0.5 | 16/0.20 | 0.6 | 0.8 | 5.1 - 6.6 | 39.0 | 0.013 |
| 2×0.75 | 24/0.20 | 0.6 | 0.8 | 5.3 - 6.8 | 26.0 | 0.012 |
| 2×1.0 | 32/0.20 | 0.6 | 0.8 | 5.8 - 7.4 | 19.5 | 0.010 |
| 2×1.5 | 30/0.25 | 0.6 | 0.8 | 6.4 - 8.2 | 13.3 | 0.010 |
| 2×2.5 | 49/0.25 | 0.6 | 1.0 | 7.3 - 9.2 | 7.98 | 0.009 |
| 2×4.0 | 56/0.30 | 0.7* | 1.2* | 9.5 - 11.5* | 4.95* | 0.007* |
| 2×6.0 | 84/0.30 | 0.8* | 1.4* | 11.0 - 13.5* | 3.30* | 0.006* |
注：以上参数主要基于2芯电缆，带“*”为根据类似规格推断的常见值，精确数据请参考具体出厂报告。多芯电缆的参数会有所不同。所有规格的屏蔽密度均≥85%，测试电压均为2000V/5min。
4.2 载流量参考
由于RVVP电缆多用于控制、信号传输回路（电流较小），而非动力电源传输，因此通常不规定其载流量。其导体的主要功能是传输信号而非功率。在选择电缆截面时，信号衰减、机械强度和抗干扰能力是比载流量更重要的考虑因素。若需参考，可近似认为其载流量与相同截面的RVV电缆相当，但建议工作电流不超过导体允许的限值（可通过导体电阻和散热条件计算）。
5. 产品结构示意图
RVVP电缆采用多层结构设计以确保其优异的电气性能和屏蔽效果。
RVVP 电缆结构
导体
多股高纯度无氧铜丝
绝缘层
聚氯乙烯PVC
填充层
非吸湿性材料
内衬层
绕包带
屏蔽层
镀锡铜丝编织≥85%
护套层
聚氯乙烯PVC
结构层解析：
-
导体：采用多股细绞高纯度无氧铜丝（GB/T 3956第5类），非常柔软，便于敷设和反复弯曲。
-
绝缘层：聚氯乙烯（PVC）材料，具有良好的绝缘性能和一定的耐温、耐腐蚀特性。
-
填充层（多芯电缆）：保证电缆圆整度，减少线芯之间的空隙。
-
内衬层：可能包括绕包带等，保护绝缘线芯。
-

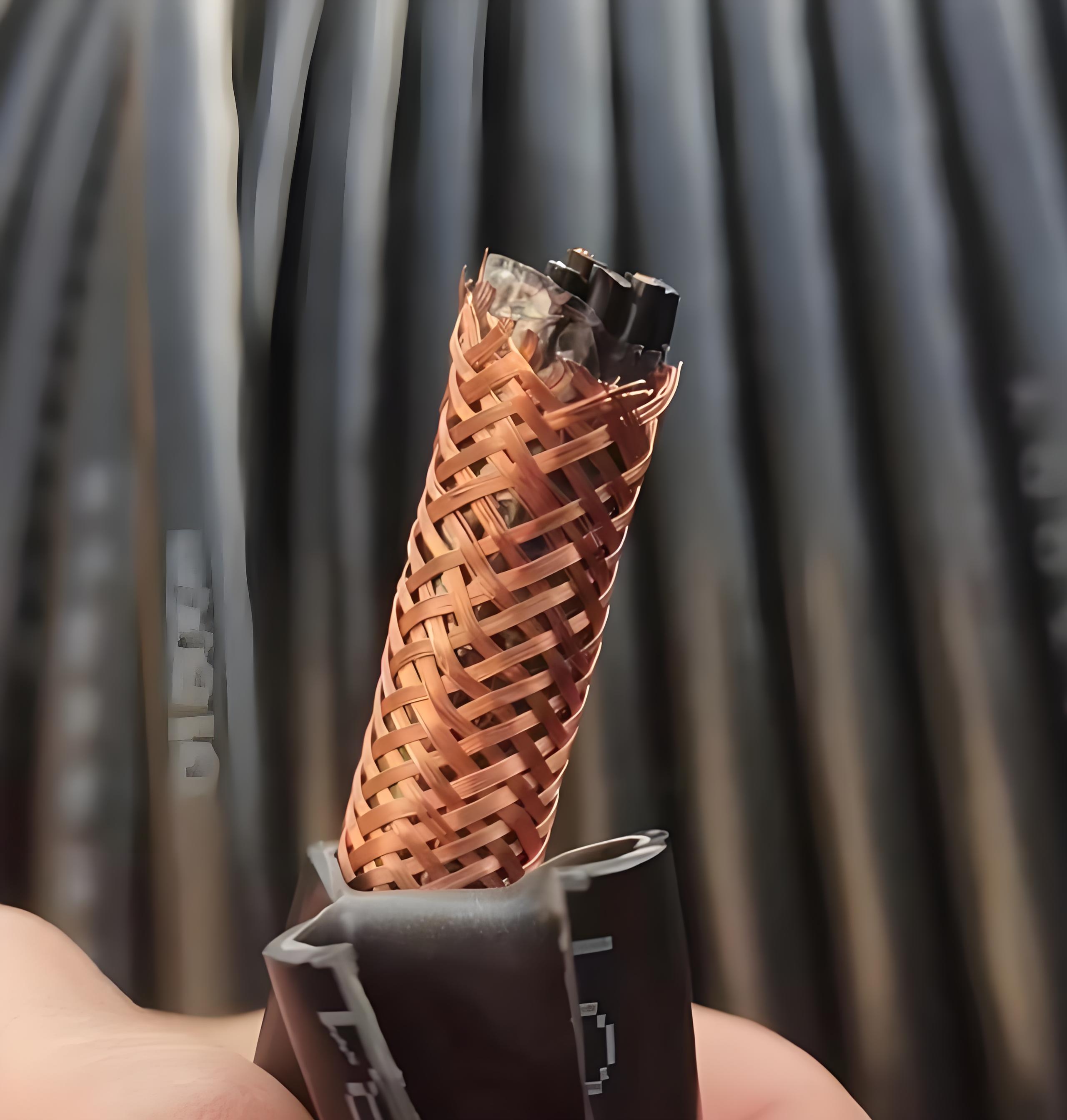

屏蔽层：核心结构。采用镀锡铜丝编织，编织密度大于85%。镀锡处理可防止铜丝氧化，保证屏蔽效果的长期稳定性。此层能有效抑制内外部的电磁干扰。
-
护套层：聚氯乙烯（PVC）护套，多为灰色（RAL7001），提供良好的机械保护、耐候性、耐腐蚀性和一定的阻燃特性。
6. 联系方式
如果您对RVVP屏蔽控制电缆有任何需求、疑问，或需要获取更详细的技术资料、报价及样品，欢迎随时联系我们！我们可以根据您的具体需求（如芯数、阻燃要求、特定颜色标识等）提供产品。
-
销售电话：15991166115 / 13619268838
-
电子邮箱：1254858154@qq.com
-
公司地址：陕西省铜川电缆产业园
长通电缆 - 为您提供信号稳定、安全可靠的屏蔽控制解决方案！
