KVVP、KYJVP型铜芯屏蔽控制电缆
一、产品简介
本产品适用于交流额定电压Uo/U为0.6/1KV及以下控制、监控回路及保护线路等场合。塑料绝缘控制电缆具有结构简单、重量轻、敷设不受落差限制等优点，电气、机械、耐化学腐蚀等方面性能优良。交联聚乙烯绝缘型控制电缆与普通聚氯乙烯绝缘型控制电缆相比，电缆长期允许工作温度提高，线路的电容电流和泄露电流较少，大大提高了电缆使用的安全性，产品性能稳定。
为满足国内外用户的需求，我公司开发了阻燃性，耐火型，低烟低卤型，低烟无卤型控制电缆，适用于有特殊要求的场合，如高层建筑、地铁、车站等。电缆的性能除符合下述标准外，达到国际电工委员会IEC227标准所定的要求。
二、产品执行标准
GB9330-88 塑料绝缘控制电缆
Q/320201AF011-2003 额定电压0.6/1KV及以下塑料绝缘控制电缆
三、产品使用特性
聚氯乙烯绝缘型及聚乙烯绝缘型：
(1)电缆导体的长期允许工作温度为70℃；
(2)电缆敷设时的环境温度不低于0℃；
(3)导体短路时最高温度聚氯乙烯绝缘不超过160℃，聚乙烯绝缘不超过130℃，最长持续时间不超过5S；
(4)电缆敷设时的最小弯曲半径：非铠装型电缆应不小于6倍的电缆外径，铠装型电缆和屏蔽型电缆应不小于12倍的电缆外径，有屏蔽层的软电缆应不小于6倍电缆外径。
交联聚乙烯绝缘型：
(1)电缆导体的长期允许工作温度为90℃；
(2)电缆敷设时的环境温度不小于0℃：
(3)导体短路最高温度不超过250℃，最长持续时间不超过5S；
(4)电缆敷设时的最小弯曲半径：非铠装型电缆应不小于6倍的电缆外径，铠装型电缆和屏蔽型电缆应不小于12倍的电缆外径，有屏蔽层的软电缆应不小于6倍电缆外径。

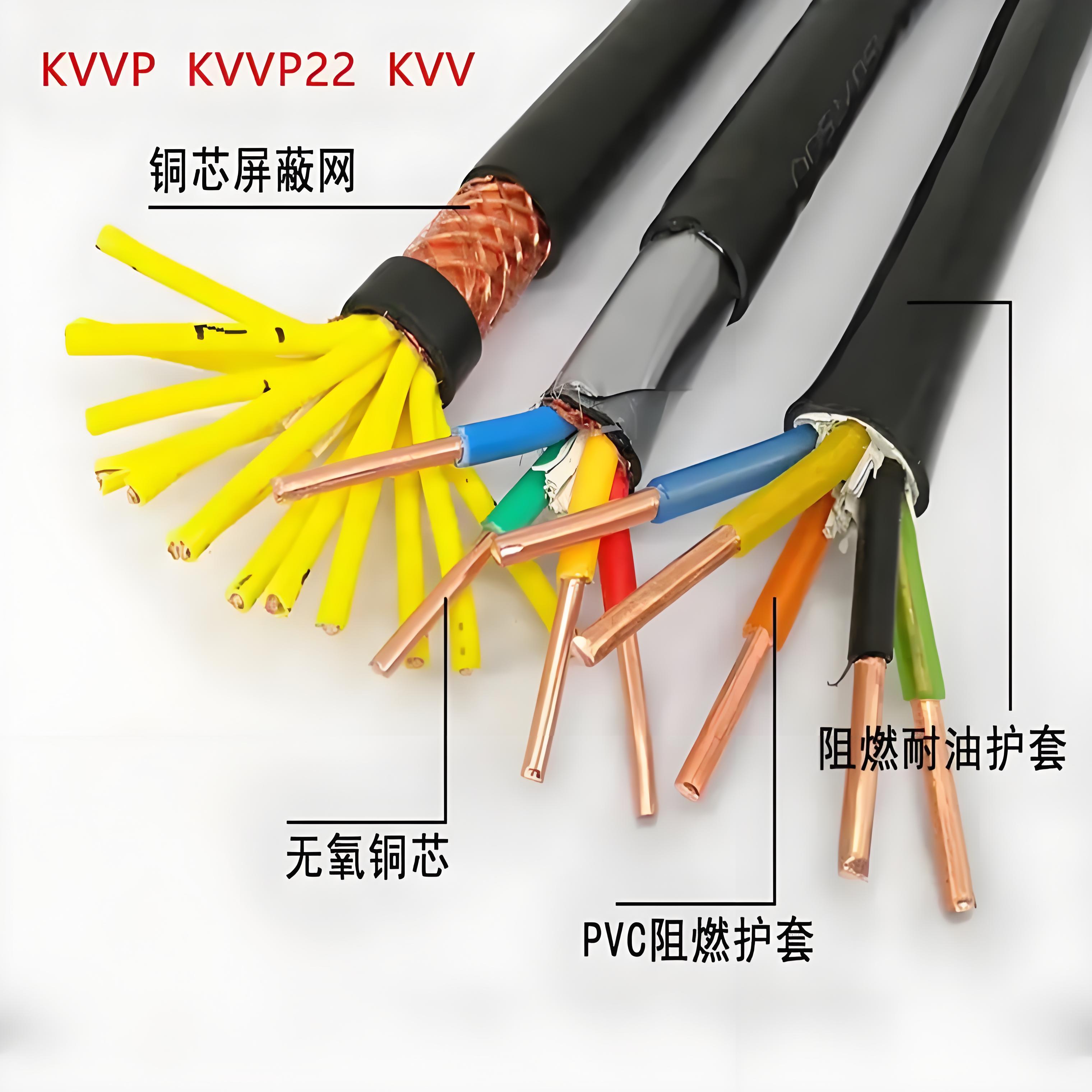

KVVP、KYJVP型铜芯屏蔽控制电缆结构示意图
KVVP、KYJVP型铜芯屏蔽控制电缆线芯结构及绝缘电阻表
|
长通电缆 |
产品型号： | KVVP | 执行标准： | GB9330-88 |
| 产品名称： | 铜芯聚氯乙烯（聚乙烯、交联聚乙烯）绝缘聚氯乙烯护套控制软电缆 | |||
|
标称截面 mm² |
导体 | 20℃时导体直流电阻Ω/km(≯) | 最小绝缘电阻MΩ.KM | |
| 根数/单线标称直径 | 70℃绝缘线芯at70℃ | 90℃绝缘线芯at90℃ | ||
| 0.5 | 16/0.20 | 39.0 | 0.013 | 1.3 |
| 0.75 | 1/0.97 | 24.5 | 0.012 | 1.2 |
| 0.75 | 7/0.37 | 24.5 | 0.014 | 1.4 |
| 0.75 | 24/0.20 | 26.0 | 0.012 | 1.2 |
| 1.0 | 1/1.13 | 18.1 | 0.011 | 1.1 |
| 1.0 | 7/0.43 | 18.1 | 0.013 | 1.3 |
| 1.0 | 32/0.20 | 19.5 | 0.011 | 1.1 |
| 1.5 | 1/1.38 | 12.1 | 0.011 | 1.1 |
| 1.5 | 7/0.52 | 12.1 | 0.010 | 1.0 |
| 1.5 | 32/0.25 | 13.3 | 0.011 | 1.1 |
| 2.5 | 1/1.78 | 7.41 | 0.010 | 1.0 |
| 2.5 | 7/0.68 | 7.41 | 0.009 | 0.9 |
| 2.5 | 50/0.25 | 7.98 | 0.010 | 1.0 |
| 4 | 1/2.25 | 4.61 | 0.0085 | 0.85 |
| 4 | 7/0.85 | 4.61 | 0.0077 | 0.77 |
| 6 | 1/2.76 | 3.08 | 0.0070 | 0.70 |
| 6 | 7/1.04 | 3.08 | 0.0065 | 0.65 |
| 10 | 7/1.35 | 1.83 | 0.0065 | 0.65 |
我公司还可根据用户需求生产以下产品：
1、KVVP3(KYVP3、KYJVP3)型铝塑薄膜屏蔽控制电缆；
2、KVVP2-22，(KYVP2-22、KYVP2-22)型铜带屏蔽钢带铠装型控制电缆；
3、阻燃型、耐火型、低烟低卤型、低烟无卤型控制电缆，其派生代号分别为-ZR、-NH、-DYDL、-DYWL;
4、各种规格型号的聚乙烯护套控制电缆。
