ZC-YJLHV 阻燃铝合金电力电缆产品介绍
您好！我是长通电缆的销售代表，很高兴为您介绍我们公司生产的ZC-YJLHV系列阻燃铝合金电力电缆。这是一款集阻燃性能、优异电气特性和经济性于一体的高性能电缆，采用稀土高铁铝合金导体，具有安全可靠、耐用经济的显著特点。
产品简介
ZC-YJLHV系列阻燃铝合金电力电缆采用特殊合金配方的铝合金导体、交联聚乙烯（XLPE）绝缘和阻燃聚氯乙烯（PVC）护套。产品具有优异的阻燃效果（阻燃等级C级），能够在火灾条件下有效阻止火焰蔓延，同时保持稳定的电气性能和较长的使用寿命。
型号含义：
-
ZC：阻燃C级
-
YJ：交联聚乙烯绝缘
-
LH：稀土高铁铝合金导体
-
V：聚氯乙烯护套
执行标准
本产品严格执行以下国家标准：
-
GB/T 31840-2015《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)铝合金芯挤包绝缘电力电缆》
-
GB/T 19666-2005《阻燃和耐火电线电缆通则》
-
GB/T 12706-2020《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
-
GB 31247-2014《电缆及光缆燃烧性能分级》
使用范围
ZC-YJLHV阻燃铝合金电力电缆广泛应用于以下场合：
-
民用建筑：住宅小区、商业大厦、宾馆酒店的电力分配系统
-
工业设施：各类工业厂房、矿山、矿井的动力配电系统
-
公共设施：医院、学校、体育馆、展览中心的供电系统
-
基础设施：地铁、隧道、机场、车站的电力供应系统
-
特殊环境：需要阻燃特性的干燥或潮湿场所，可室内、室外安装，也可垂直安装、托架或沿墙敷设，以及地下直埋安装
技术参数表
下表列出了2.5-300平方毫米ZC-YJLHV电缆的关键技术参数：
| 标称截面 (mm²) | 导体结构 (根数×直径/mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 20℃导体最大电阻 (Ω/km) | 近似载流量 (A) | 电缆近似重量 (kg/km) |
|---|---|---|---|---|---|---|
| 2.5 | 7×0.68 | 0.8 | 1.4 | ≤12.8 | 30 | 110 |
| 4 | 7×0.85 | 0.8 | 1.4 | ≤8.00 | 40 | 150 |
| 6 | 7×1.04 | 0.8 | 1.4 | ≤5.30 | 52 | 200 |
| 10 | 7×1.35 | 1.0 | 1.6 | ≤3.20 | 72 | 300 |
| 16 | 7×1.70 | 1.0 | 1.6 | ≤2.00 | 96 | 420 |
| 25 | 7×2.14 | 1.2 | 1.8 | ≤1.28 | 125 | 620 |
| 35 | 7×2.52 | 1.2 | 1.8 | ≤0.93 | 155 | 800 |
| 50 | 19×1.78 | 1.4 | 2.0 | ≤0.65 | 190 | 1100 |
| 70 | 19×2.14 | 1.4 | 2.0 | ≤0.45 | 240 | 1450 |
| 95 | 19×2.52 | 1.6 | 2.2 | ≤0.33 | 290 | 1900 |
| 120 | 37×2.03 | 1.6 | 2.2 | ≤0.27 | 340 | 2300 |
| 150 | 37×2.25 | 1.8 | 2.4 | ≤0.21 | 390 | 2800 |
| 185 | 37×2.52 | 1.8 | 2.4 | ≤0.17 | 450 | 3400 |
| 240 | 61×2.25 | 2.0 | 2.6 | ≤0.13 | 530 | 4300 |
| 300 | 61×2.52 | 2.2 | 2.8 | ≤0.11 | 610 | 5300 |
*注：以上数据基于标准结构，阻燃C级，额定电压0.6/1kV。特殊要求可定制生产。*

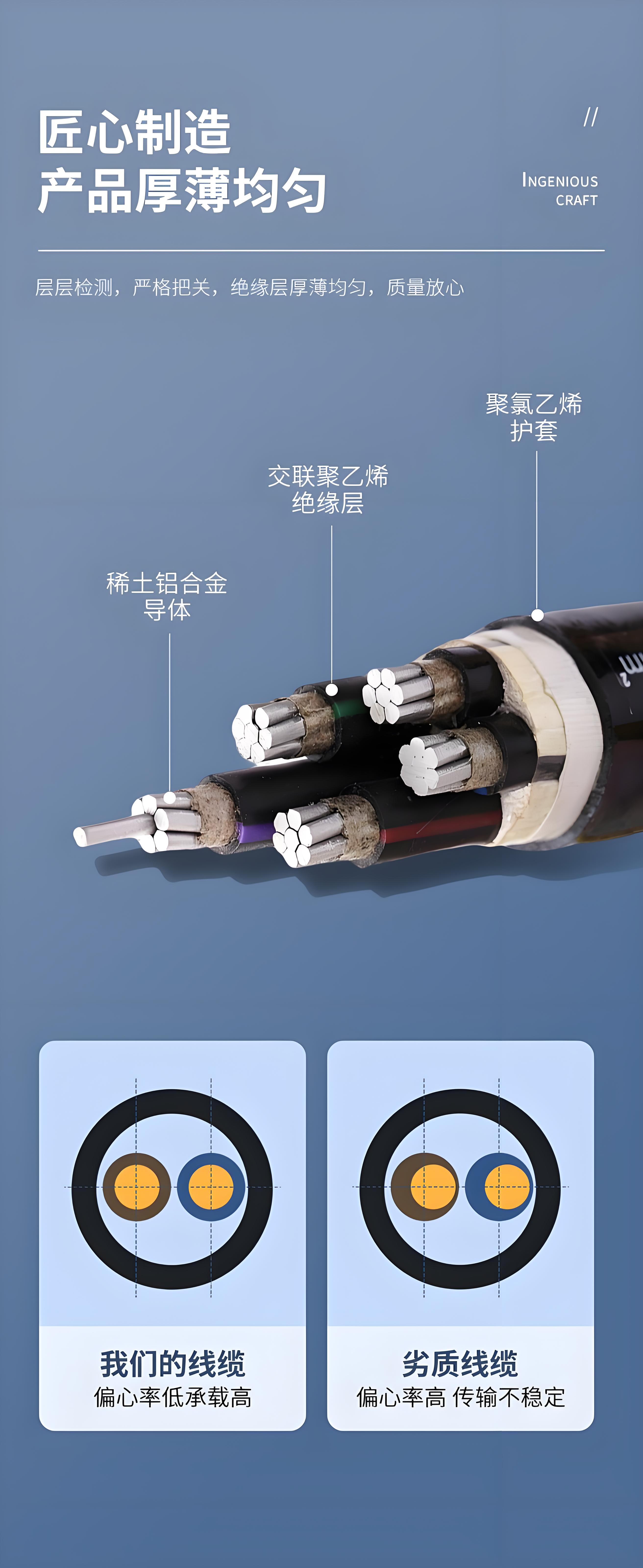

电缆结构示意图
ZC-YJLHV电缆结构
导体：稀土高铁铝合金
绝缘：交联聚乙烯XLPE
填充：阻燃材料
包带：阻燃带绕包
护套：阻燃PVC
👉 抗蠕变、高柔韧
连接稳定
👉 耐热90℃
电气性能优异
👉 结构稳定
👉 增强阻燃效果
👉 阻燃、耐环境
防护耐磨耐腐蚀
产品性能特点
导体优势
-
抗蠕变性能：铝合金导体特殊配方和热处理工艺有效抵抗蠕变现象，保持连接稳定
-
柔韧性强：柔韧性比铜缆高30%，更容易弯曲和安装
-
延展性好：退火处理后的延伸率达到30%，安装时不易断裂
-
连接稳定：特殊表面处理技术避免冷流和松弛问题，保持连接持久稳定
电气性能
-
额定电压：0.6/1kV
-
工作温度：-40℃～+90℃（长期），+250℃（短路5秒）
-
绝缘电阻：≥100MΩ·km（20℃时）
-
耐电压性能：3.5kV/5min不击穿
阻燃性能
-
阻燃等级：C级（符合GB/T 19666标准）
-
自熄特性：火焰撤离后60秒内自行熄灭
-
低烟扩散：燃烧时烟密度较低，有利于人员疏散
-
有毒气体少：采用无卤材料，毒性气体释放量极低
机械性能
-
弯曲性能：最小弯曲半径仅需7倍电缆外径
-
抗拉强度：比纯铝导体提高30%
-
耐腐蚀性：表面形成坚固氧化层，耐受各种腐蚀环境
-
耐震动性：抗震动疲劳性能是铜缆的3倍以上
电缆安装敷设注意事项
前期准备
-
电缆检查：敷设前检查电缆外观是否完好，测量绝缘电阻，确保电缆无损伤
-
环境评估：确认敷设环境无尖锐边缘、化学腐蚀物质
-
工具准备：使用专用电缆放线架，避免机械损伤
敷设要求
-
弯曲半径：
-
最小弯曲半径不小于电缆外径的7倍
-
避免过度弯曲导致电缆损坏
-
-
敷设环境：
-
环境温度低于0℃时，需预热电缆
-
避免在高温环境或阳光直接照射下使用
-
-
牵引力控制：
-
铝合金导体最大牵引力：≤50N/mm²
-
使用牵引网套，避免直接拉拽电缆
-
-
固定间距：
-
水平敷设：固定间距≤1.5m
-
垂直敷设：固定间距≤1.0m
-
特殊环境敷设
-
桥架敷设：
-
与电力电缆间距：≥300mm
-
与弱电电缆分开敷设，避免干扰
-
-
管道敷设：
-
管道内径不小于电缆外径的1.5倍
-
管道填充率不超过40%
-
-
直埋敷设：
-
埋深：≥0.8m
-
上下各铺100mm细沙，加盖保护板
-
接线与接地
-
终端处理：
-
使用专用铝合金电缆接线端子
-
在安装前，需去除接头部位铝合金表面的氧化膜，并涂覆抗氧化导电膏，以确保良好的电气接触和抗氧化性能3
-
-
接地要求：
-
铠装层（如有）必须可靠接地，接地电阻≤4Ω
-
接地线截面：≥4mm²
-
测试验收
-
敷设后测试：
-
绝缘电阻测试：1000V兆欧表，阻值≥100MΩ·km
-
导通测试：确认所有芯线导通正常
-
-
竣工验收：
-
提供产品合格证、CCC认证证书和出厂检测报告
-
提交安装记录和测试数据
-
选型指南
根据使用需求选择合适的规格：
-
照明电路：2.5-4.0mm²
-
普通插座：4.0-6.0mm²
-
空调专用：6.0-10mm²
-
主干线路：16-35mm²
-
电力配电：50-120mm²
-
大容量供电：150-300mm²
经济性分析
与铜缆相比，ZC-YJLHV铝合金电缆具有显著经济优势：
-
成本节约：综合应用成本比铜芯电缆低约50%
-
重量轻：同等载流量下，重量比铜缆轻30%以上，减少支撑结构成本
-
安装便捷：柔韧性好，安装时间减少20%以上
-
使用寿命长：设计使用寿命超过40年
