WDZAN-YJY(A级）无卤低烟耐火电力电缆
WDZAN-YJY(A级)无卤低烟耐火电力电缆产品介绍
您好！我是长通电缆的销售代表，很高兴为您介绍我们公司生产的WDZAN-YJY(A级)无卤低烟耐火电力电缆。这款电缆采用先进材料与工艺，具有卓越的安全性能和环保特性，是各类高要求场所电力传输的理想选择。
1. WDZAN-YJY(A级)无卤低烟耐火电力电缆介绍
WDZAN-YJY是一款具有无卤、低烟、A级阻燃、耐火多项优异特性的电力电缆：
-
无卤 (W)：电缆材料不含卤素（氟、氯、溴等），燃烧时不会产生有毒腐蚀性气体，最大程度减少对人体和设备的损害。
-
低烟 (D)：燃烧时发烟量少，透光率高（通常≥60%，远优于国家标准），能见度高，有利于人员疏散和灭火救援。
-
A级阻燃 (ZAN)：阻燃性能达到最高等级A级，能有效阻止火焰蔓延，离火自熄。
-
耐火 (N)：采用云母带等耐火材料，在750-950℃的火焰条件下可持续供电90分钟以上（符合GB/T 19216.21耐火试验），确保火灾时关键设备的电力供应。
-
绝缘与护套：导体绝缘采用交联聚乙烯（XLPE），长期允许工作温度90℃，短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃；护套采用低烟无卤聚烯烃，环保无毒。
该电缆安全耐用，不仅具备优异的电气性能（绝缘电阻高，传输损耗小），还拥有良好的耐候性（适应-40℃至+90℃环境）、耐腐蚀性和机械强度，使用寿命长。
2. 执行标准
本产品严格按照国家标准生产和检验，主要执行标准如下：
-
GB/T 12706.1-2008 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
-
GB/T 19666-2020 《阻燃和耐火电线电缆通则》
-
GB/T 18380.33-2008 《电缆和光缆在火焰条件下的燃烧试验 第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验》
-
耐火特性试验符合 GB/T 19216.21
-
无卤低烟特性试验符合 GB/T 17650.2、GB/T 17651.2及相关标准
3. 使用范围
WDZAN-YJY(A级)电缆因其卓越的安全特性，广泛应用于对消防安全、人员安全和环保要求极高的场所，包括但不限于：
-
公共场所：地铁、机场、火车站、医院、学校、商场、宾馆、剧院、体育馆等人员密集场所。
-
高层建筑：高级写字楼、住宅楼、酒店的动力配电和照明系统。
-
重要设施：数据中心、通信中心、广播电视台、计算机控制中心。
-
工业领域：化工厂、矿山、电站、石油平台、船舶等对环境有特殊要求或存在潜在火灾风险的区域。
-
消防系统：消防电梯、消防泵、排烟风机、应急照明等消防设备供电和应急线路。
4. 电缆技术参数表
下表列出了WDZAN-YJY(A级)电缆从2.5mm²到630mm²常见规格的详细技术参数（注： 以下数据为典型值，具体以实际出厂规格书为准）：
| 标称截面 (mm²) | 导体结构 (根数/直径 mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 20℃导体最大直流电阻 (Ω/km) | 近似载流量 (空气敷设, A) | 电缆近似重量 (kg/km) |
|---|---|---|---|---|---|---|
| 2.5 | 7/0.67 | 0.7 | 1.4 | 7.41 | 30 | 110 |
| 4 | 7/0.85 | 0.7 | 1.4 | 4.61 | 40 | 150 |
| 6 | 7/1.04 | 0.7 | 1.4 | 3.08 | 51 | 200 |
| 10 | 7/1.35 | 0.7 | 1.4 | 1.83 | 70 | 320 |
| 16 | 7/1.70 | 0.7 | 1.4 | 1.15 | 96 | 450 |
| 25 | 7/2.14 | 0.9 | 1.4 | 0.727 | 125 | 630 |
| 35 | 7/2.52 | 0.9 | 1.4 | 0.524 | 151 | 820 |
| 50 | 19/1.78 | 1.0 | 1.6 | 0.387 | 187 | 1100 |
| 70 | 19/2.14 | 1.1 | 1.6 | 0.268 | 237 | 1450 |
| 95 | 19/2.52 | 1.1 | 1.6 | 0.193 | 287 | 1950 |
| 120 | 37/2.03 | 1.2 | 1.6 | 0.153 | 335 | 2400 |
| 150 | 37/2.25 | 1.4 | 1.8 | 0.124 | 385 | 3000 |
| 185 | 37/2.52 | 1.6 | 1.8 | 0.0991 | 440 | 3700 |
| 240 | 61/2.25 | 1.7 | 2.0 | 0.0754 | 536 | 4800 |
| 300 | 61/2.52 | 1.8 | 2.0 | 0.0601 | 630 | 6000 |
| 400 | 61/2.85 | 2.0 | 2.2 | 0.0470 | 740 | 7800 |
| 500 | 81/2.85 | 2.2 | 2.4 | 0.0366 | 850 | 9800 |
| 630 | 126/2.52 | 2.4 | 2.6 | 0.0283 | 980 | 12500 |
注：以上载流量为环境温度25℃，导体工作温度90℃下的单芯电缆在空气中敷设的参考值。多芯电缆或不同敷设条件（如穿管、直埋、桥架等）需乘以相应的校正系数。导体电阻基于铜芯。电缆外径和重量会因结构设计略有变化。
5. 电缆结构示意
WDZAN-YJY(A级)电缆采用分层结构设计，确保其安全耐用：
导体：高纯度无氧铜
符合GB/T 3956标准
耐火层：云母带绕包
确保火灾时线路完整
绝缘层：交联聚乙烯（XLPE）
耐热90℃，电气性能优异
护套层：低烟无卤聚烯烃（LSZH）
环保、低烟、无毒、高阻燃

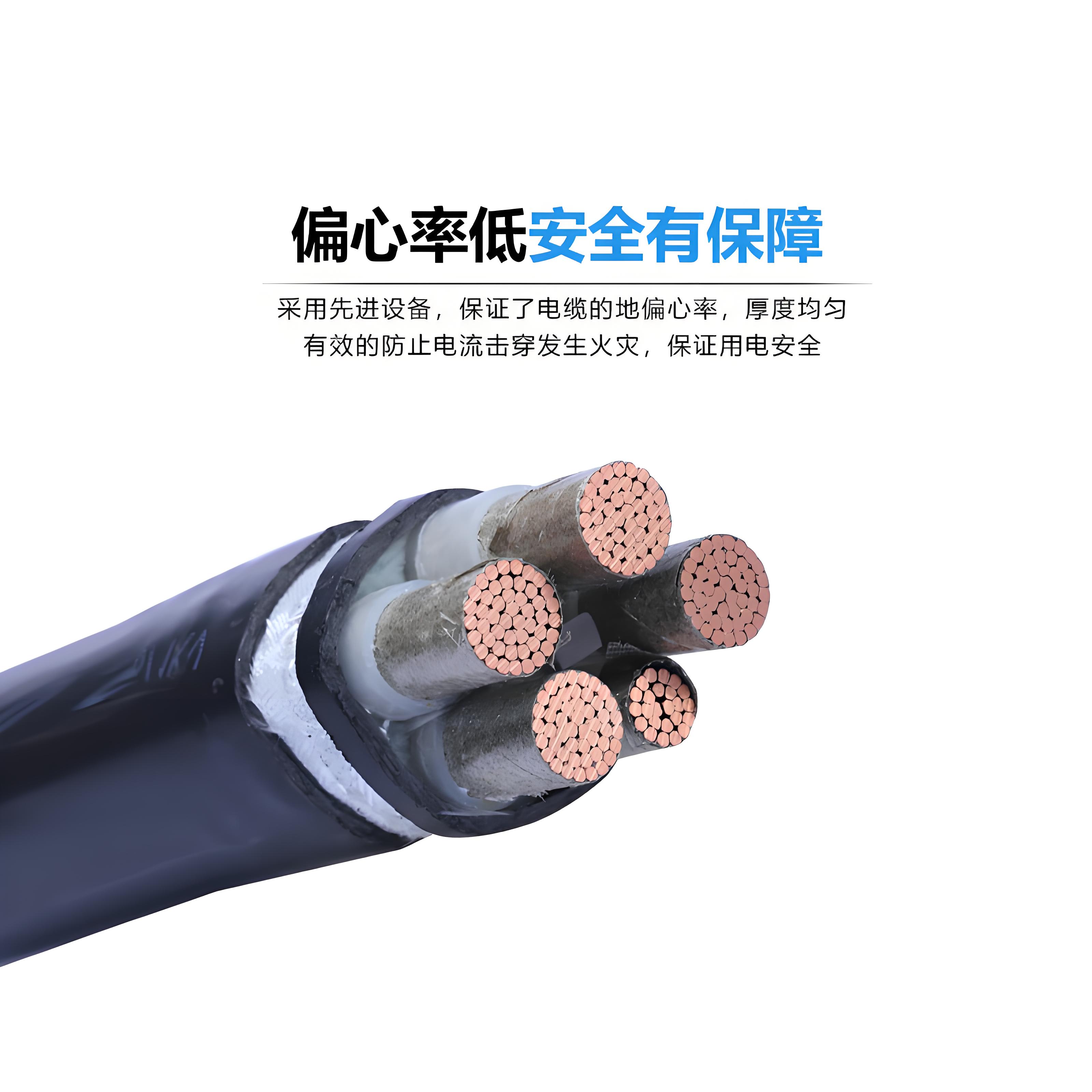

图示说明：该电缆主要由铜导体、耐火层（云母带）、交联聚乙烯（XLPE）绝缘和低烟无卤聚烯烃（LSZH）护套构成。多芯电缆成缆时会有填充层和包带层，保证电缆圆整度。
联系我们
如果您对WDZAN-YJY(A级)无卤低烟耐火电力电缆有任何疑问或需求，欢迎随时垂询！我们可以根据您的具体应用场景提供更详细的选型建议和技术支持。
-
销售电话: 15991166115 / 13619268838
-
地址: 陕西省铜川电缆产业园
长通电缆致力于为您提供安全、可靠、环保的电缆产品和优质的服务。我们期待与您的合作！
