WDZN-RVVP(RYJSP)低烟无卤耐火屏蔽控制电缆
WDZN-RVVP无卤低烟耐火屏蔽控制电缆
您好！感谢关注长通电缆生产的WDZN-RVVP无卤低烟耐火屏蔽控制电缆。我是您的电缆销售顾问，下面为您详细介绍这款专为高安全性、高环保要求场合设计的电缆产品。
1. 产品概述
WDZN-RVVP无卤低烟耐火屏蔽控制电缆是长通电缆采用先进技术与环保材料制成的高品质电缆，集无卤、低烟、耐火、屏蔽、控制功能于一体。
其型号含义解析如下：
-
WDZN：表示无卤低烟耐火型
-
W：无卤
-
D：低烟
-
Z：阻燃
-
N：耐火
-
-
R：软电缆结构，导体采用多股细铜丝绞合，柔软性好，便于安装敷设。
-
V：聚氯乙烯（PVC）绝缘（注：WDZN系列通常采用无卤聚烯烃材料，具体以实际结构为准）。
-
V：聚氯乙烯（PVC）护套（注：WDZN系列通常采用无卤聚烯烃材料，具体以实际结构为准）。
-
P：铜丝编织屏蔽层，能有效抵抗电磁干扰，保证信号传输的稳定性和准确性。
该电缆燃烧时发烟量小，无卤酸气体释放，属于环保型电缆，适用于对消防具有特殊要求的场合。

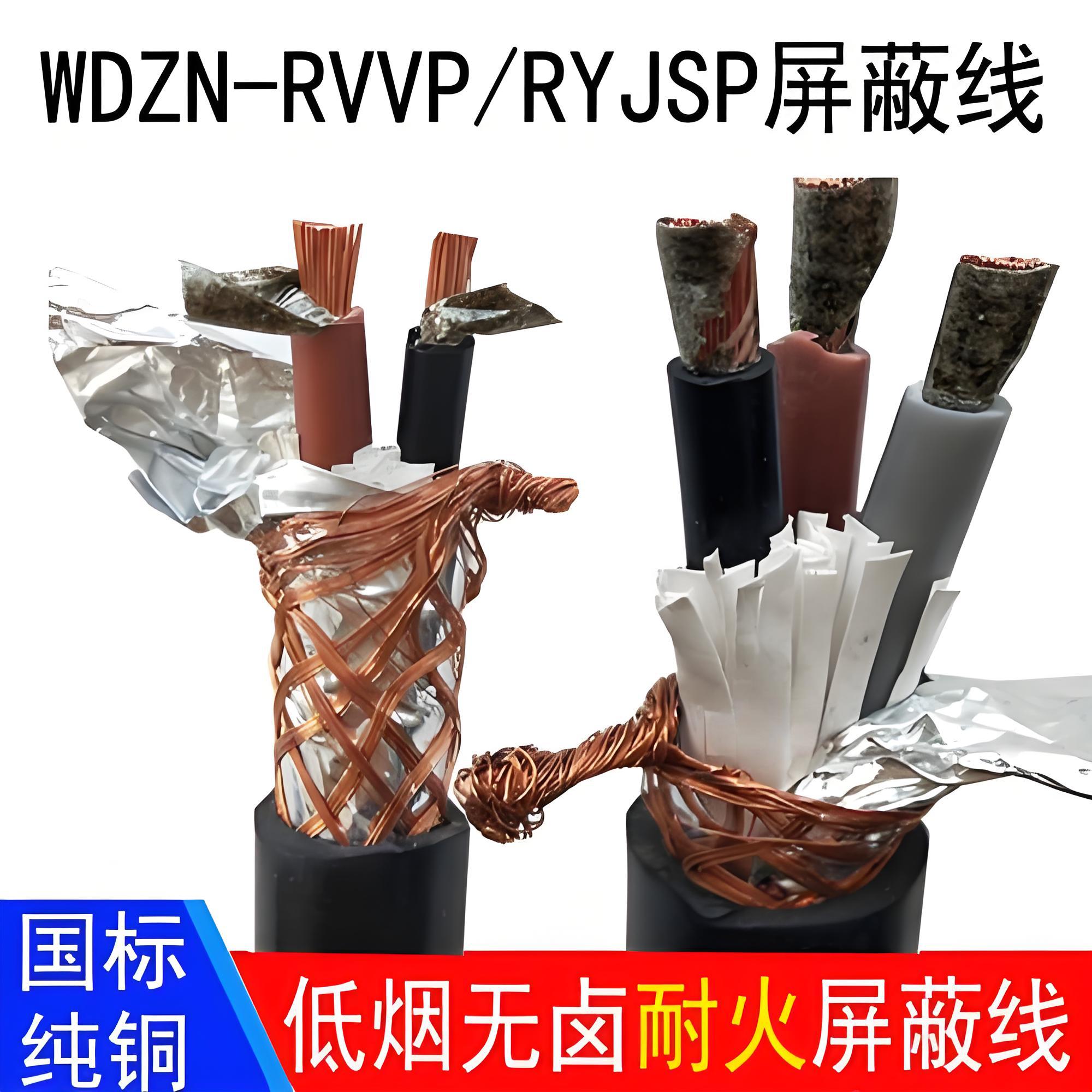

其典型结构如下图所示，确保了多项安全环保特性：
WDZN-RVVP电缆结构
多股软铜丝导体
耐火云母带绕包层
（耐火特性，维持线路完整性）
无卤低烟绝缘层
芯线绞合成缆

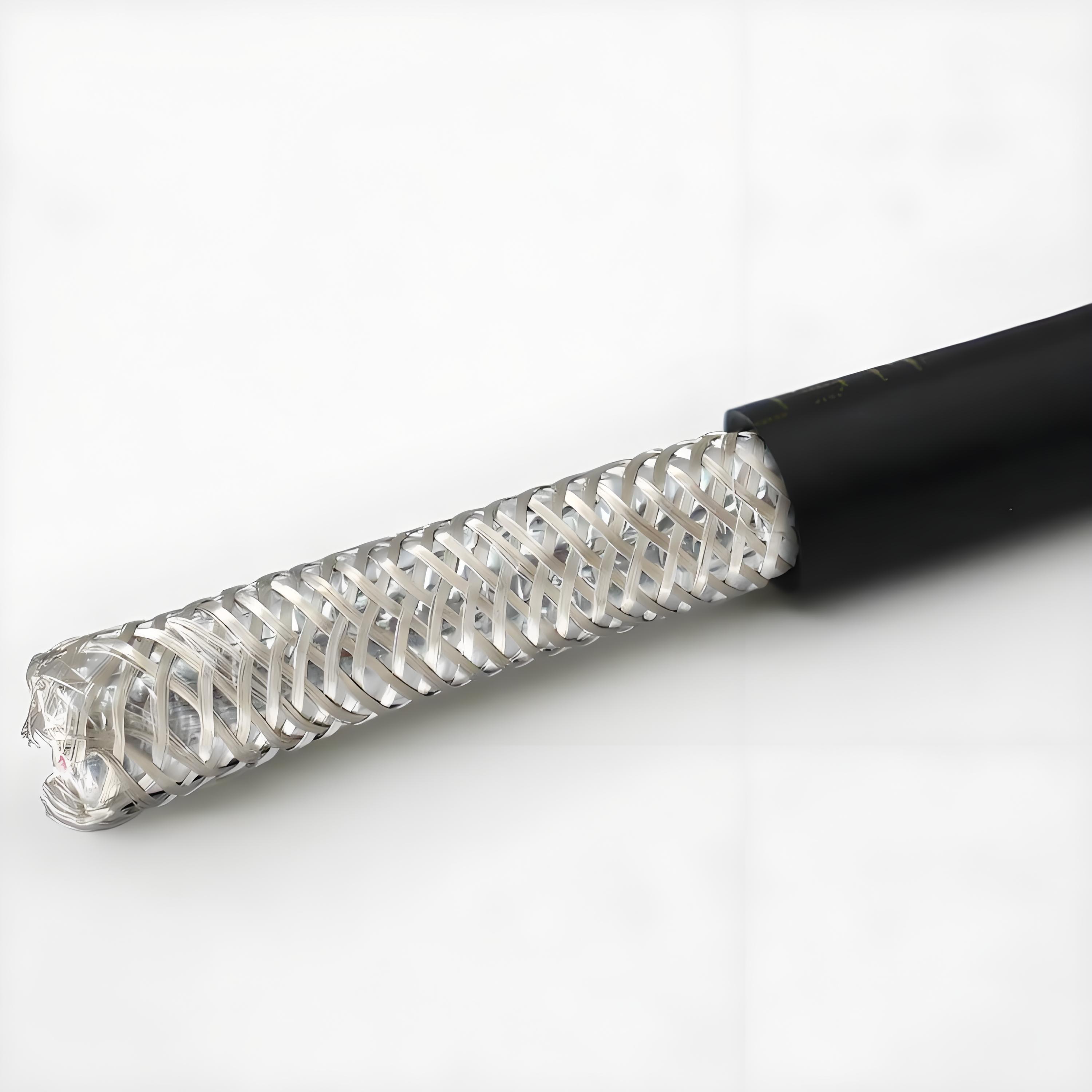

铜丝编织屏蔽层
（抗干扰能力）
无卤低烟护套
（阻燃、低烟、无毒、耐候）
2. 执行标准
本产品严格按照以下国家标准及规范生产制造，确保质量可靠：
-
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》
-
GB/T 9330-2020 《控制电缆通用规范》
-
JB/T 8734.5-2016 《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽软电线》
-
GB/T 18380、GB/T 19216、GB/T 17651、GB/T 17650 等相关测试标准
3. 使用范围
WDZN-RVVP无卤低烟耐火屏蔽控制电缆因其卓越的耐火安全性、环保特性和抗干扰性能，广泛应用于以下对安全和环保有严苛要求的场合：
-
公共设施与人员密集场所：地铁站、机场、医院、大型商场、高层建筑、宾馆、剧院、学校、城市广场等应急电力与控制系统。
-
消防系统：火灾自动报警系统、应急照明系统、疏散指示系统、消防电梯供电及控制线路、排烟设备等。
-
工业控制：PLC控制系统、变频器控制、传感器信号传输、伺服电机反馈系统等，尤其适用于有电磁干扰的工业环境。
-
重要设备与设施：核电站、发电厂、石油平台、隧道、矿山、化工设施、计算机控制中心、电话交换机等。
4. 主要技术参数表
下表列出了长通电缆WDZN-RVVP系列产品（额定电压450/750V）的主要技术参数（仅供参考，具体以实际规格书为准）：
| 标称截面 (mm²) | 导体结构 (根数×直径/mm) | 绝缘平均厚度 (mm) | 护套平均厚度 (mm) | 20℃导体最大直流电阻 (Ω/km) | 近似载流量 (A) | 电缆近似重量 (kg/km) |
|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.6 | 0.8 | ≤39.0 | 10 | 约30 |
| 0.75 | 24×0.20 | 0.6 | 0.8 | ≤26.0 | 14 | 约40 |
| 1.0 | 32×0.20 | 0.6 | 1.0 | ≤19.5 | 17 | 约50 |
| 1.5 | 30×0.25 | 0.7 | 1.0 | ≤13.3 | 21 | 约70 |
| 2.5 | 49×0.25 | 0.8 | 1.2 | ≤7.98 | 28 | 约100 |
| 4.0 | 56×0.30 | 0.8 | 1.2 | ≤4.95 | 37 | 约140 |
| 6.0 | 84×0.30 | 0.9 | 1.4 | ≤3.30 | 46 | 约200 |
注：以上数据基于多芯电缆（如2芯）的典型值，载流量为空气中敷设的参考值，实际值会根据芯数、环境温度、敷设方式等因素变化。绝缘和护套厚度可能因无卤低烟材料特性有所调整。特殊要求请咨询。
5. 产品特点与优势
长通电缆WDZN-RVVP无卤低烟耐火屏蔽控制电缆的核心优势体现在：
-
极高的安全保障：通过严格的耐火试验，在火焰条件下能够维持一定时间的线路完整性（如90分钟以上），有效保障火灾发生时关键设备的电力供应和信号传输。
-
出色的环保与安全特性：
-
无卤：燃烧时不产生有毒、腐蚀性的卤酸气体（如氯化氢），避免了"二次灾害"，保护人员和设备安全。
-
低烟：燃烧时发烟量少，透光率高（远高于传统PVC电缆），有利于火灾时的人员疏散和灭火救援。
-
低毒：绝缘与护套中不含铅、镉等对人体有害的重金属，燃烧时产生的气体毒性低。
-
-
优异的抗干扰能力：铜丝编织屏蔽层（覆盖率通常≥85%）能有效抑制内外电磁干扰，保证控制信号和测量数据的准确性，降低误操作风险。
-
良好的电气与机械性能：采用高纯度无氧铜导体，电阻低，导电性好。软结构设计使电缆柔韧易弯曲，方便施工安装。
-
耐久耐用：优质的无卤低烟材料具有良好的耐候性(-30℃~105℃)、耐油、耐化学腐蚀特性，延长电缆使用寿命，适应多种复杂环境。
6. 安装敷设注意事项
为确保电缆性能和安全，安装时请务必注意：
-
敷设环境：敷设时环境温度不宜低于0℃。应避免与尖锐物体接触，防止机械损伤。电缆不得在日光下长期暴露。
-
弯曲半径：敷设时最小弯曲半径应不小于电缆外径的6倍（无铠装静态安装），移动安装时不小于电缆外径的15倍。
-
屏蔽层接地：屏蔽层应采用单端可靠接地，接地电阻应≤4Ω，以避免形成接地环流引入新的干扰。
-
分离敷设：建议与动力电缆（如电力电缆）保持足够间距敷设，以减少强电干扰。
-
固定与绑扎：在类似电梯随行电缆等应用中，固定部分间隔约150CM绑扎，活动部分采用‘∞’形结构绑扎，并留出足够空隙让电缆自由活动。
7. 联系方式
如果您对这款WDZN-RVVP无卤低烟耐火屏蔽控制电缆有任何疑问，需要获取详细技术资料、报价或样品，欢迎随时垂询。长通电缆将为您提供优质的产品和服务。
-
联系人：曲经理
-
联系电话：15991166115 / 13619268838
-
地址：陕西省铜川电缆产业园
长通电缆——为您的安全用电、绿色传输和稳定控制保驾护航！
