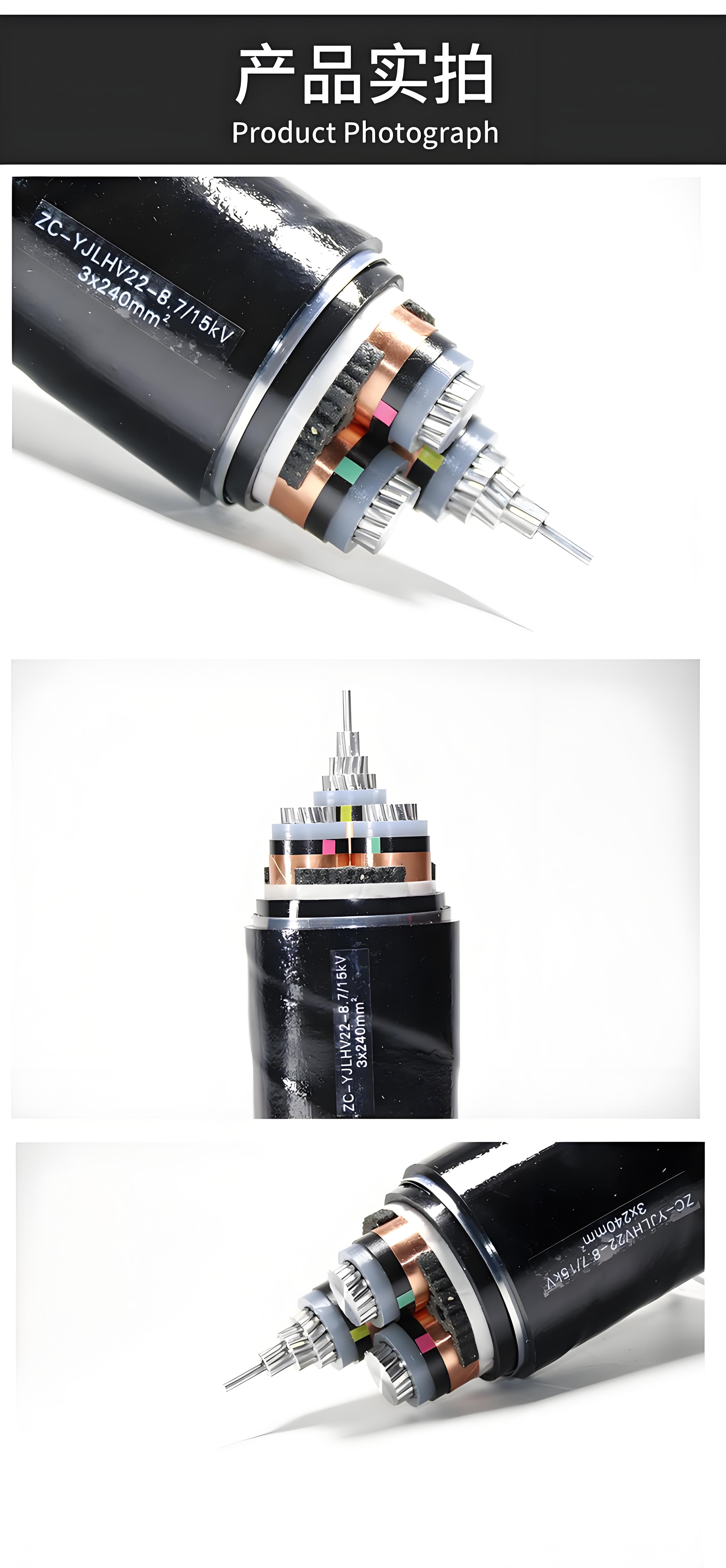

ZC-YJLHV22 8.7/15KV铝合金中压电力电缆
YJLHV22 8.7/15KV铝合金中压电力电缆产品介绍
您好！很高兴为您介绍我们长通电缆生产的YJLHV22 8.7/15KV铝合金中压电力电缆。这款产品采用铝合金导体、交联聚乙烯（XLPE）绝缘、钢带铠装和聚氯乙烯（PVC）护套结构，具有优异的安全性和耐用性，是各类中高压输配电项目的理想选择。
1. 产品概述
YJLHV22 8.7/15KV铝合金中压电力电缆是一种铠装电力电缆。其导体采用高导电率的紧压型铝合金材料，绝缘层采用阻燃交联聚乙烯（XLPE），铠装层为钢带铠装，护套采用无铅无镉的PVC材质。 该电缆设计用于固定敷设在室内、隧道、管道及地下等场所，能承受一定的机械外力，但不能承受拉力。
2. 执行标准
本产品严格执行国家标准：
-
铝合金电缆标准：GB/T 31840.1-2015《额定电压1kV（Um=1.2kV）到35kV（Um=40.5Kv）铝合金芯挤包绝缘电力电缆》
-
阻燃性能标准：GB/T 19666-2005
3. 使用范围
YJLHV22 8.7/15KV铝合金中压电力电缆广泛应用于：
-
工矿企业的动力配电系统
-
城市电网的输配电线路
-
建筑园区的主干配电系统
-
农村电网的升级改造
-
临时用电场合
其额定电压为8.7/15kV，长期允许工作温度≤90℃；短路时（最长持续时间不超过5s）导体最高温度可达250℃。
4. 技术参数表
下表列出了YJLHV22 8.7/15KV铝合金中压电力电缆（三芯）的主要技术参数：
| 标称截面 (mm²) | 导体结构根数/直径 (mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆近似外径 (mm) | 电缆近似重量 (kg/km) | 20℃时直流电阻 ≤ (Ω/km) | 载流量 (空气/土壤) (A) |
|---|---|---|---|---|---|---|---|
| 16 | 6/1.84 | 4.0 | 2.9 | 45.0 | 1500 | 1.91 | 100 / 110 |
| 25 | 6/2.32 | 4.0 | 2.9 | 47.5 | 1800 | 1.20 | 125 / 140 |
| 35 | 6/2.72 | 4.0 | 2.9 | 49.5 | 2100 | 0.868 | 155 / 170 |
| 50 | 6/3.28 | 4.0 | 2.9 | 52.5 | 2500 | 0.641 | 190 / 210 |
| 70 | 12/2.72 | 4.5 | 2.9 | 57.5 | 3200 | 0.443 | 235 / 255 |
| 95 | 15/2.87 | 4.5 | 2.9 | 61.5 | 3900 | 0.320 | 285 / 310 |
| 120 | 15/3.22 | 4.5 | 2.9 | 64.5 | 4600 | 0.253 | 330 / 360 |
| 150 | 15/3.57 | 4.5 | 3.2 | 68.5 | 5500 | 0.206 | 375 / 405 |
| 185 | 15/3.97 | 4.5 | 3.2 | 72.5 | 6500 | 0.167 | 425 / 460 |
| 240 | 15/4.52 | 4.5 | 3.2 | 78.5 | 8000 | 0.129 | 500 / 540 |
| 300 | 15/5.07 | 4.5 | 3.5 | 84.5 | 9800 | 0.103 | 580 / 625 |
| 400 | 15/5.85 | 4.5 | 3.5 | 91.5 | 12000 | 0.077 | 680 / 735 |
*注：以上数据为参考值，实际参数可能略有调整。导体为紧压圆形结构，直流电阻值符合GB/T 31840标准。载流量为环境温度25℃、土壤热阻系数1.5K·m/W时的参考值。*

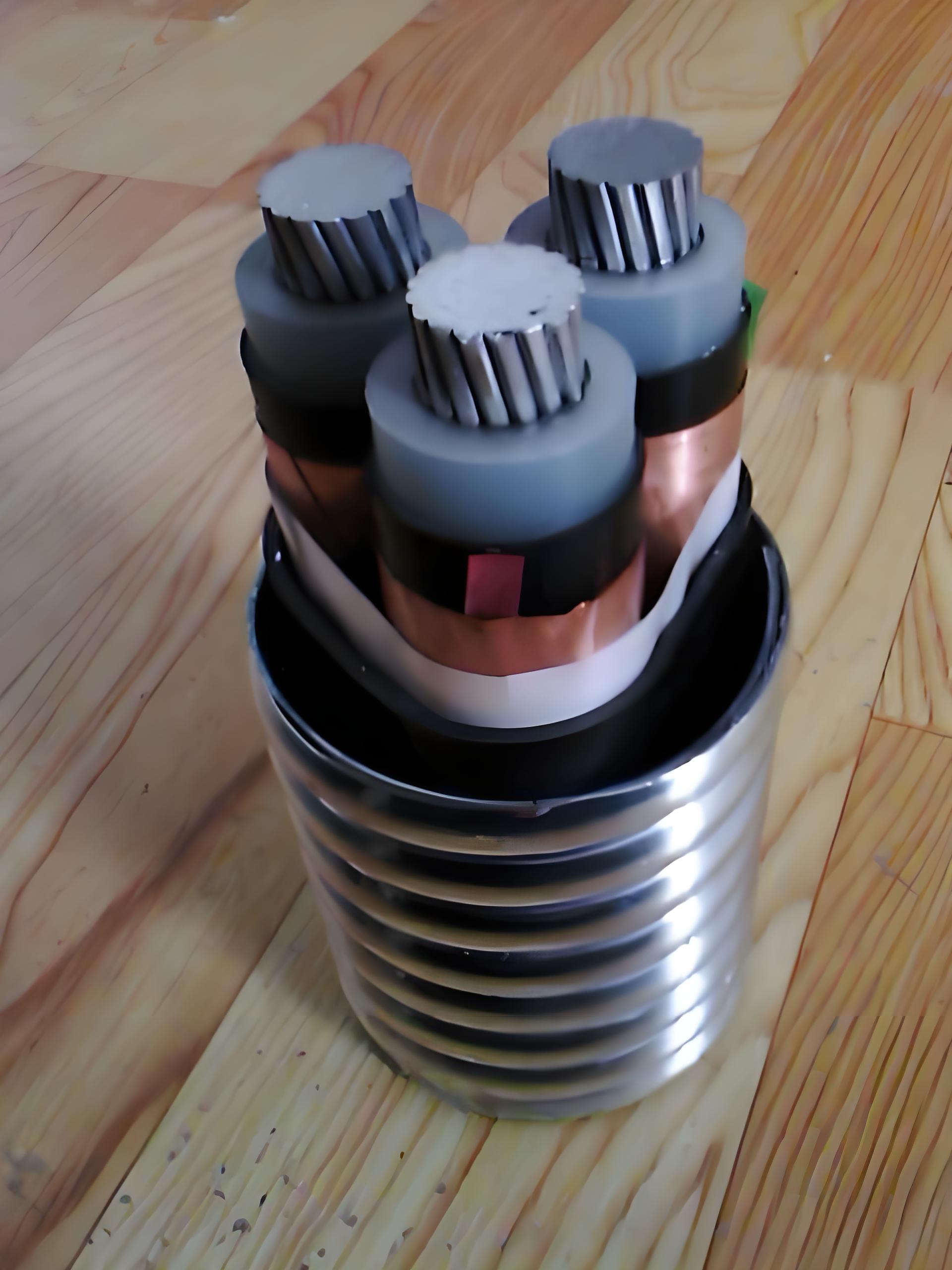

5. 电缆结构示意图
YJLHV22电缆采用多层结构设计，确保其安全耐用
YJLHV22电缆结构
导体：紧压铝合金
绝缘：交联聚乙烯（XLPE）
内护套：PVC
铠装：双层钢带
外护套：PVC
优异导电性
抗蠕变性强
高绝缘强度
耐高温（≤90℃）
阻燃性能好
机械保护
防鼠蚁啃咬
耐腐蚀
耐候性好
使用寿命长
6. 电缆安装敷设注意事项
为确保电缆的安全运行和长期耐用性，安装敷设时请特别注意以下事项：
安装前准备
-
设计规划：根据项目需求详细规划电缆敷设路径，包括起点、终点、转弯点及固定点等，并绘制施工图纸。
-
环境检查：检查安装环境，确保无潮湿、腐蚀性气体等潜在危险因素，清理敷设路径上的杂物。
-
电缆检查：敷设前检查电缆外观是否完好，绝缘层是否无损，并使用绝缘测试仪检测绝缘电阻，确保符合标准。
敷设要求
-
弯曲半径：电缆的最小弯曲半径需特别注意。三芯电缆不小于电缆外径的15倍；单芯电缆不小于电缆外径的20倍。避免过度弯曲，防止损坏电缆内部结构。
-
环境温度：电缆敷设时环境温度不得低于0℃。
-
敷设方式：可采用直埋、电缆沟、桥架等多种方式敷设。
-
直埋敷设时，建议埋深≥0.8m（过路时≥1m并套钢管保护），沟底铺≥10cm细土或沙，电缆上方覆盖砖或警示带后回填。
-
敷设路径应尽量避开地下管道、公路、铁路和通信电缆等。
-
-
固定与保护：使用电缆支架、夹具等将电缆固定在预定位置，确保固定装置间距合理，电缆排列整齐，避免交叉和扭曲。在终端、转弯处、中间接头及分支箱两侧应固定电缆。
接头与接地处理
-
接头处理：若需进行电缆接头，应使用专用接头套件，严格按照厂家说明进行压接或焊接。在安装前，需去除接头部位铝合金导体表面的氧化膜，并涂覆抗氧化导电膏，以确保良好的电气接触和抗氧化性能。确保接头密封良好，无裸露金属部分。
-
接地要求：电缆的钢带铠装层应可靠接地，确保接地电阻符合设计要求。对于长电缆线路，可采用单端接地或交叉互联接地等方式，防止铠装上产生环流。
测试与验收
-
电缆安装完成后，应使用绝缘测试仪对电缆进行绝缘电阻测试，确保线间和线对地的绝缘电阻值符合规定要求。
-
必要时进行耐压试验，确保安装质量。
-
保留完整的竣工图纸，便于后期维护。
安全与维护
-
施工过程中务必严格遵守安全操作规程，佩戴绝缘手套、安全帽等防护用品。
-
安装完成后，应定期检查电缆的绝缘性能、接头连接情况及固定装置的可靠性，特别是在恶劣环境下应增加检查频次。
7. 总结
长通电缆生产的YJLHV22 8.7/15KV铝合金中压电力电缆集安全可靠、经济高效和耐久实用于一体：
-
安全可靠：采用阻燃XLPE绝缘和铠装保护，结构稳定，电气性能优异。
-
经济高效：铝合金导体成本显著低于铜缆，重量轻（约为铜缆的40%），运输和安装更方便，能有效降低项目综合成本。
-
耐久实用：铝合金导体耐腐蚀性能优，铠装层提供良好的机械保护，使用寿命长。
