DJYPVP编织分+总屏蔽计算机电缆
DJYPVP编织分+总屏蔽计算机电缆产品介绍
您好！感谢您关注长通电缆生产的DJYPVP编织分+总屏蔽计算机电缆。我是长通电缆的销售代表，下面为您详细介绍这款高性能屏蔽电缆产品。
1. DJYPVP编织分+总屏蔽计算机电缆介绍
DJYPVP编织分+总屏蔽计算机电缆是长通电缆生产的一款专为高干扰环境下计算机控制系统设计的双层屏蔽电缆。型号DJYPVP中，"DJ"代表计算机电缆，"Y"代表聚乙烯（PE）绝缘，"P"代表铜丝编织分屏蔽，"V"代表聚氯乙烯（PVC）护套，最后一个"P"代表铜丝编织总屏蔽。
这款电缆采用高纯度无氧铜导体，确保信号传输的高保真度和低衰减特性。聚乙烯绝缘层提供优异的绝缘性能和稳定的介电常数，铜丝编织分屏蔽+总屏蔽双层屏蔽结构提供卓越的抗电磁干扰能力，保证信号传输的准确性和稳定性。电缆外护套采用优质聚氯乙烯材料，具有耐腐蚀、抗老化、柔软易敷设等特性，安全耐用，特别适合强干扰环境下的高精度信号传输。
2. 执行标准
本产品符合以下国家标准和行业标准：
-
GB/T 9330《塑料绝缘控制电缆》
-
GB/T 19666《阻燃和耐火电线电缆通则》
-
IEC 60502《额定电压1-30kV挤包绝缘电力电缆及附件》
-
IEC 61156《数字通信用对绞/星绞多芯对称电缆》
-
UL 444《通信电缆安全标准》
-
通过3C认证及RoHS环保认证
3. 使用范围
DJYPVP编织分+总屏蔽计算机电缆专为以下应用场景设计：
-
高干扰工业环境：电厂、变电站、冶金厂、轧钢厂等强电磁干扰场所
-
计算机控制系统：DCS系统、PLC控制系统、工业自动化控制系统
-
精密仪器仪表：各种高精度检测仪器、测量设备、传感器信号传输
-
数据采集与传输：SCADA系统、数据记录仪、远程监控系统
-
过程控制系统：石油化工、化纤、造纸等行业的过程控制线路
-
高精度信号传输：需要极高抗干扰能力的模拟信号和数字信号传输
-
适用于额定电压300/500V及以下的控制、信号、测量系统接线
4. 电缆技术参数表
下表列出了DJYPVP电缆的主要技术参数（基于标准规格，可根据客户需求定制）：
| 标称截面 (mm²) | 导体结构 (根数×直径mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 平均外径范围 (mm) | 20℃时导体电阻最大值 (Ω/km) | 工作电容最大值 (μF/km) | 载流量 (A) | 近似重量 (kg/km) |
|---|---|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.5 | 0.8 | 6.0-7.5 | ≤39.0 | 0.12 | 9 | 55 |
| 0.75 | 24×0.20 | 0.5 | 0.8 | 6.5-8.0 | ≤26.0 | 0.12 | 12 | 70 |
| 1.0 | 32×0.20 | 0.6 | 0.8 | 7.0-8.5 | ≤19.5 | 0.12 | 15 | 85 |
| 1.5 | 30×0.25 | 0.6 | 1.0 | 8.0-10.0 | ≤13.3 | 0.12 | 19 | 120 |
| 2.5 | 49×0.25 | 0.7 | 1.0 | 9.0-11.0 | ≤7.98 | 0.12 | 25 | 170 |
| 4.0 | 56×0.30 | 0.7 | 1.2 | 10.5-13.0 | ≤4.95 | 0.12 | 32 | 240 |
| 6.0 | 84×0.30 | 0.8 | 1.2 | 12.0-14.5 | ≤3.30 | 0.12 | 41 | 330 |
注：以上数据基于行业标准和产品特性整理，具体参数可根据客户需求进行调整。载流量为空气中敷设的参考值。

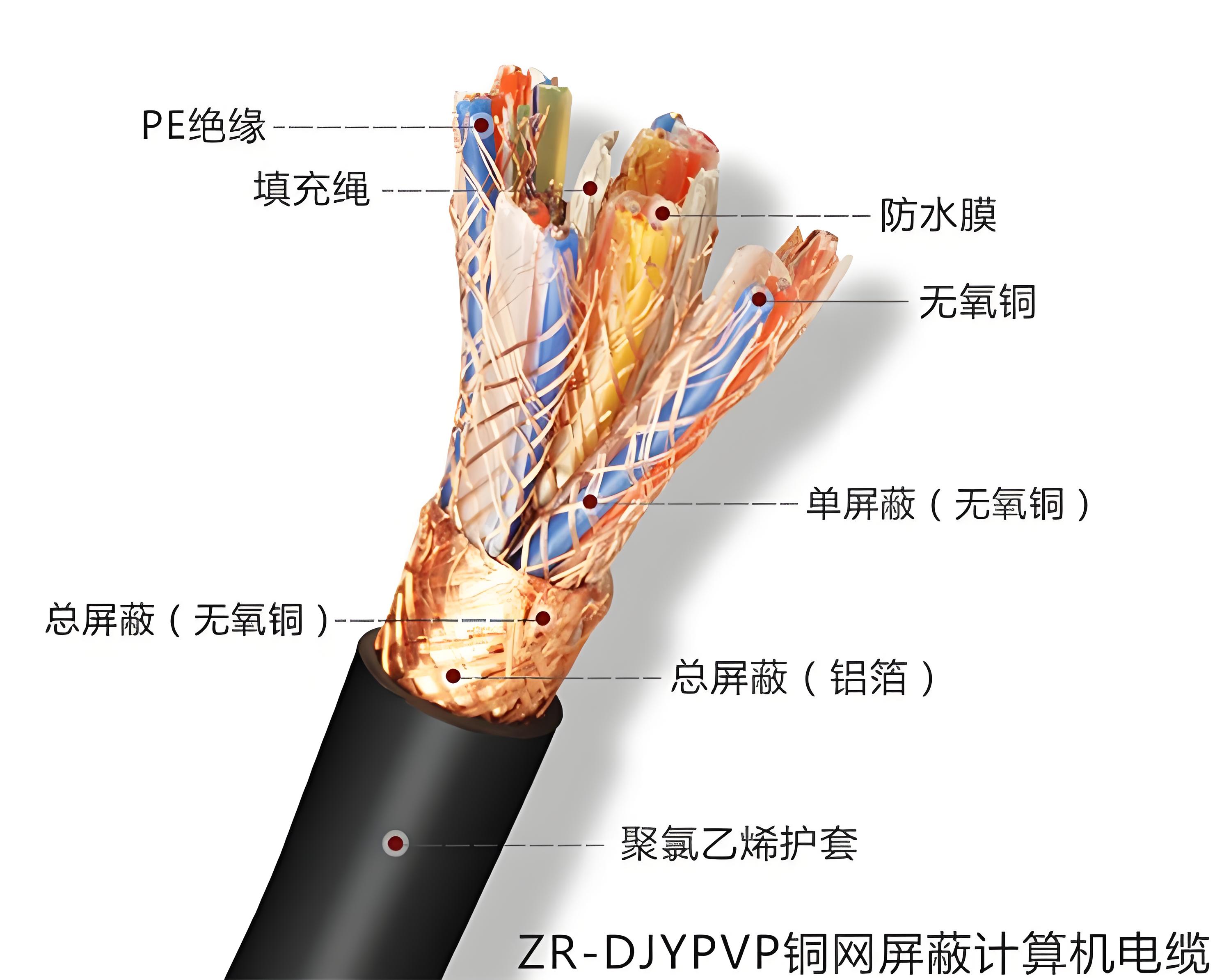

5. 电缆结构示意图
DJYPVP计算机电缆采用精密的多层屏蔽结构设计，确保其卓越的抗干扰性能和信号传输质量：
各层功能说明：
-
导体：高纯度无氧铜丝，提供优异的导电性能和信号传输稳定性
-
绝缘层：聚乙烯(PE)绝缘，低介电常数，低电容，保证信号传输质量
-
分屏蔽层：每对信号线单独屏蔽，有效防止线对间的串扰
-
填充层：保证电缆圆整度，提高机械强度
-
总屏蔽层：铜丝编织总屏蔽，覆盖率≥85%，提供全方位电磁防护
-
护套层：聚氯乙烯(PVC)护套，提供机械保护，耐油、耐腐蚀、抗老化
6. 电缆安装敷设注意事项
为确保DJYPVP编织分+总屏蔽计算机电缆的最佳性能和安全使用，安装敷设时请注意以下事项：
-
弯曲半径：电缆的最小弯曲半径应不小于电缆外径的10倍，避免过度弯曲损伤内部屏蔽结构。
-
环境温度：电缆敷设时环境温度应不低于-5℃。低温环境下敷设应对电缆进行预热处理。
-
工作温度：电缆长期允许工作温度为-20℃～+70℃，短路时(持续时间不超过5s)电缆导体的最高温度不超过160℃。
-
屏蔽接地：电缆的双层屏蔽应按照"单端接地"原则正确接地，分屏蔽和总屏蔽应在同一端接地，接地电阻应小于4Ω。
-
远离干扰源：尽管电缆有双层屏蔽，但仍应尽量避免与高压电缆、大电流设备平行敷设，最小距离保持0.5米以上。
-
接地质量：屏蔽接地必须牢固可靠，建议使用专用屏蔽接地夹，确保接地接触面积充足。
-
敷设方式：推荐使用桥架敷设，避免直接埋地敷设。如在电缆沟中敷设，应设置支架分层排列。
-
防潮防湿：虽然电缆有护套保护，但仍应尽量避免长期浸泡在水中或高湿度环境。
-
固定方式：电缆敷设时应使用专用电缆夹固定，避免使用过紧的扎带以免损坏屏蔽层。
-
测试验证：安装完成后应进行导通测试、绝缘电阻测试和屏蔽效果测试，确保系统正常运行。
7. 联系方式
欢迎随时联系我们，获取更多产品信息、技术咨询和报价详情：
-
联系人：长通电缆销售部
-
电话：15991166115 / 13619268838
-
地址：陕西省铜川电缆产业园
长通电缆致力于为客户提供高品质、安全耐用的电缆产品。我们的DJYPVP编织总屏蔽计算机电缆经过严格的质量控制，确保在强干扰工业环境中提供稳定可靠的信号传输，为您的自动化控制系统提供强有力的保障。
