DJYVP2铜带总屏蔽计算机电缆
DJYVP2铜带总屏蔽计算机电缆产品介绍
您好！感谢您关注长通电缆生产的DJYVP2铜带总屏蔽计算机电缆。我是长通电缆的销售代表，下面为您详细介绍这款高性能屏蔽电缆产品。
1. DJYVP2铜带总屏蔽计算机电缆介绍
DJYVP2铜带总屏蔽计算机电缆是长通电缆生产的一款专为抗干扰要求较高的电子计算机和自动化仪器仪表设计的电缆。型号DJYVP2中："DJ"代表计算机电缆；"Y"代表聚乙烯绝缘；"V"代表聚氯乙烯护套；"P2"代表铜带绕包总屏蔽。
这款电缆采用高纯度无氧铜导体（第1种或第2种铜导体），确保信号传输的稳定性和低衰减特性。聚乙烯绝缘层提供优异的绝缘性能和稳定的介电常数（绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小）。铜带绕包总屏蔽结构提供良好的抗电磁干扰能力，能有效防止外部干扰。电缆外护套采用优质聚氯乙烯材料，具有耐腐蚀、抗老化、柔软易敷设等特性，安全耐用，特别适合需要防干扰性能的场合。
2. 执行标准
本产品符合以下国家标准和行业标准：
-
TICW/06-2009
-
GB/T 3956（电缆的导体）
-
GB/T 19666（阻燃和耐火电线电缆通则）
-
通过3C认证及RoHS环保认证
3. 使用范围
DJYVP2铜带总屏蔽计算机电缆专为以下应用场景设计：
-
计算机控制系统：DCS系统、PLC控制系统、工业自动化控制系统
-
仪器仪表连接：各种检测仪器、测量设备、传感器信号传输
-
数据采集系统：SCADA系统、数据记录仪、远程监控系统
-
抗干扰要求较高的场合：发电、冶金、石油、化工等工矿企业的集散系统，用于防干扰性要求较高的场合7
-
信号传输：电子计算机系统、自动化系统的信号传输及检测仪器、仪表等连接线
-
适用于额定电压300/500V及以下的控制、信号、测量系统接线3
4. 电缆技术参数表
下表列出了DJYVP2电缆的主要技术参数（基于标准规格，可根据客户需求定制）：
| 标称截面 (mm²) | 导体结构 (根数×直径mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 平均外径范围 (mm) | 20℃时导体电阻最大值 (Ω/km) | 工作电容最大值 (μF/km) | 载流量 (A) | 近似重量 (kg/km) |
|---|---|---|---|---|---|---|---|---|
| 0.5 | 1/0.80 或 7/0.30 | 0.5 | 0.6 | 4.5-6.0 | ≤36.0 (A种导体) | 0.12 | 10 | 45 |
| 0.75 | 1/0.97 或 7/0.37 | 0.5 | 0.6 | 4.8-6.5 | ≤24.5 (A种导体) | 0.12 | 14 | 60 |
| 1.0 | 1/1.13 或 7/0.43 | 0.6 | 0.6 | 5.5-7.0 | ≤18.1 (A种导体) | 0.12 | 17 | 75 |
| 1.5 | 1/1.38 或 7/0.52 | 0.6 | 0.8 | 6.5-8.5 | ≤12.1 (A种导体) | 0.12 | 21 | 105 |
| 2.5 | 1/1.78 或 7/0.68 | 0.7 | 0.8 | 7.5-9.5 | ≤7.41 (A种导体) | 0.12 | 28 | 160 |
| 4.0 | - | 0.7 | 1.0 | 9.0-11.5 | ≤4.95 | 0.12 | 36 | 220 |
| 6.0 | - | 0.8 | 1.0 | 10.5-13.0 | ≤3.30 | 0.12 | 46 | 280 |
注：以上数据基于行业标准和产品特性整理，具体参数可根据客户需求进行调整。载流量为空气中敷设的参考值。A种导体为实心导体，B种导体为7根绞合导体。

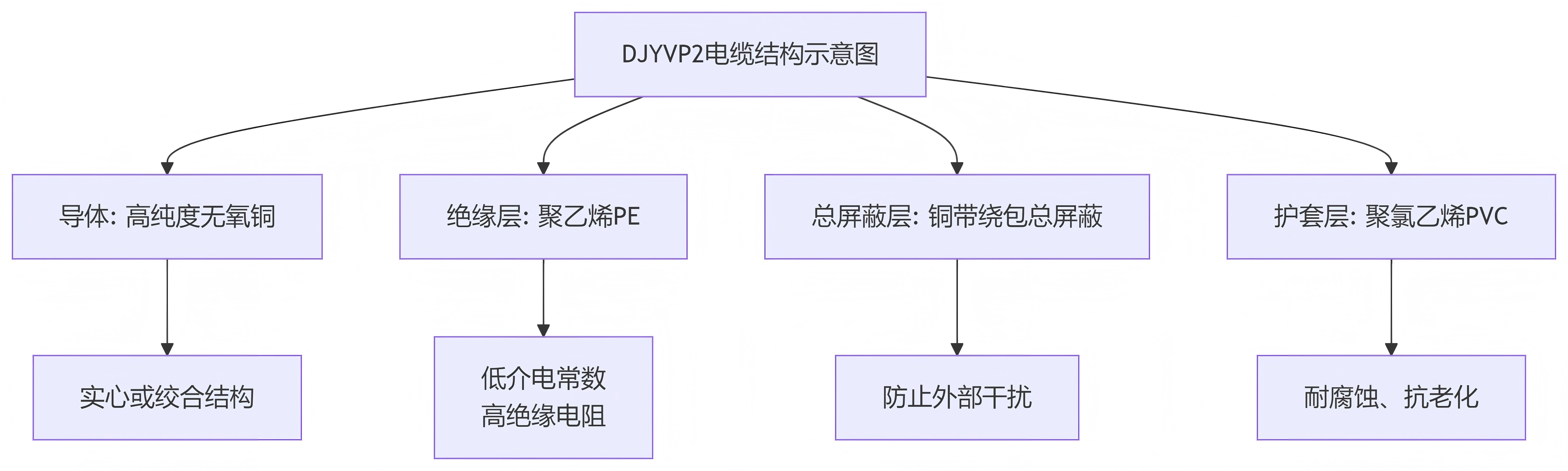

5. 电缆结构示意图
DJYVP2计算机电缆采用精密的铜带总屏蔽结构设计，确保其良好的抗干扰性能和信号传输质量：
各层功能说明：
-
导体：高纯度无氧铜丝，实心或绞合结构，提供优异的导电性能和信号传输稳定性
-
绝缘层：聚乙烯(PE)绝缘，低介电常数，低电容，保证信号传输质量（绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小）
-
总屏蔽层：铜带绕包总屏蔽，有效防止外部干扰，提高抗干扰能力
-
护套层：聚氯乙烯(PVC)护套，提供机械保护，耐油、耐腐蚀、抗老化
6. 电缆安装敷设注意事项
为确保DJYVP2铜带总屏蔽计算机电缆的最佳性能和安全使用，安装敷设时请注意以下事项：
-
弯曲半径：铜带屏蔽结构的电缆，敷设时的弯曲半径应不小于电缆外径的12倍。
-
环境温度：电缆敷设时环境温度应不低于0℃。若环境温度低于0℃，应对电缆进行预热。
-
工作温度：电缆长期允许工作温度应不超过70℃，使用过程中电缆应防止高温直接辐射或接触。
-
屏蔽接地：电缆的铜带屏蔽层应正确接地，以确保良好的屏蔽效果。
-
远离干扰源：尽管电缆有屏蔽结构，但仍应尽量避免与高压电缆、大电流设备平行敷设，最小距离保持0.3米以上。
-
敷设方式：可采用穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设、支持式架空敷设、悬挂式架空敷设等。
-
固定方式：电缆敷设时应使用专用电缆夹固定，避免使用过紧的扎带以免损坏屏蔽层。
-
防潮防湿：虽然电缆有护套保护，但仍应尽量避免长期浸泡在水中或高湿度环境。
-
测试验证：安装完成后应进行导通测试、绝缘电阻测试（20℃时绝缘电阻应不小于2500MΩ·Km）和屏蔽效果测试，确保系统正常运行。
7. 联系方式
欢迎随时联系我们，获取更多产品信息、技术咨询和报价详情：
-
联系人：曲经理
-
电话：15991166115 / 13619268838
-
地址：陕西省铜川电缆产业园
长通电缆致力于为客户提供高品质、安全耐用的电缆产品。我们的DJYVP2铜带总屏蔽计算机电缆经过严格的质量控制，确保在工业自动化和计算机控制系统中提供稳定可靠的信号传输，为您的智能化系统提供强有力的保障。
