产品概述
DJYP3V铝塑复合带绕包分屏计算机电缆是长通电缆生产的一款高性能屏蔽电缆，专为抗干扰要求较高的场合设计。该电缆采用铜芯导体、聚乙烯绝缘以及对绞铝塑复合带分屏蔽结构，能有效抑制电磁干扰，确保信号传输的准确性和稳定性。主要适用于电子计算机系统、自动化控制装置、仪器仪表连接等需要高可靠性信号传输的场合。
电缆具有介质损耗小、传输信号能力强、抗干扰性能优异等特点，能够可靠地传输微弱模拟信号，广泛应用于发电、冶金、石油、化工、轻纺等行业的检测和控制系统。
执行标准
本产品执行企业标准，并参照采用英国BS5308标准及日本JCS189标准制造，同时符合GB/T 19666-2005阻燃标准要求2。
使用范围
DJYP3V电缆适用于以下场合：
-
额定电压：300/500V及以下系统
-
应用领域：发电厂、冶金、石化等工矿企业的集散系统、电子计算机系统、自动化系统的信号传输
-
适用环境：室内、电缆沟、管道等需要静电屏蔽的场合
-
特殊要求：可根据用户需求生产阻燃型(ZR)、本安型(IA)及耐高温型计算机电缆
-
技术参数表
下表列出了DJYP3V电缆的关键技术参数：
DJYP3V电缆技术参数表
| 标称截面(mm²) | 导体结构(根数×直径mm) | 绝缘厚度(mm) | 护套厚度(mm) | 20℃导体直流电阻(Ω/km) | 近似重量(kg/km) | 载流量(A) |
|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.6 | 1.2 | ≤39.0 | 待咨询 | 待咨询 |
| 0.75 | 24×0.20 | 0.6 | 1.2 | ≤26.0 | 待咨询 | 待咨询 |
| 1.0 | 32×0.20 | 0.6 | 1.2 | ≤19.5 | 待咨询 | 待咨询 |
| 1.5 | 30×0.25 | 0.7 | 1.2 | ≤13.3 | 待咨询 | 待咨询 |
| 2.5 | 49×0.25 | 0.7 | 1.4 | ≤7.98 | 待咨询 | 待咨询 |
注：以上数据为典型值，具体参数可根据客户要求调整。重量和载流量等详细参数请直接咨询公司获取。

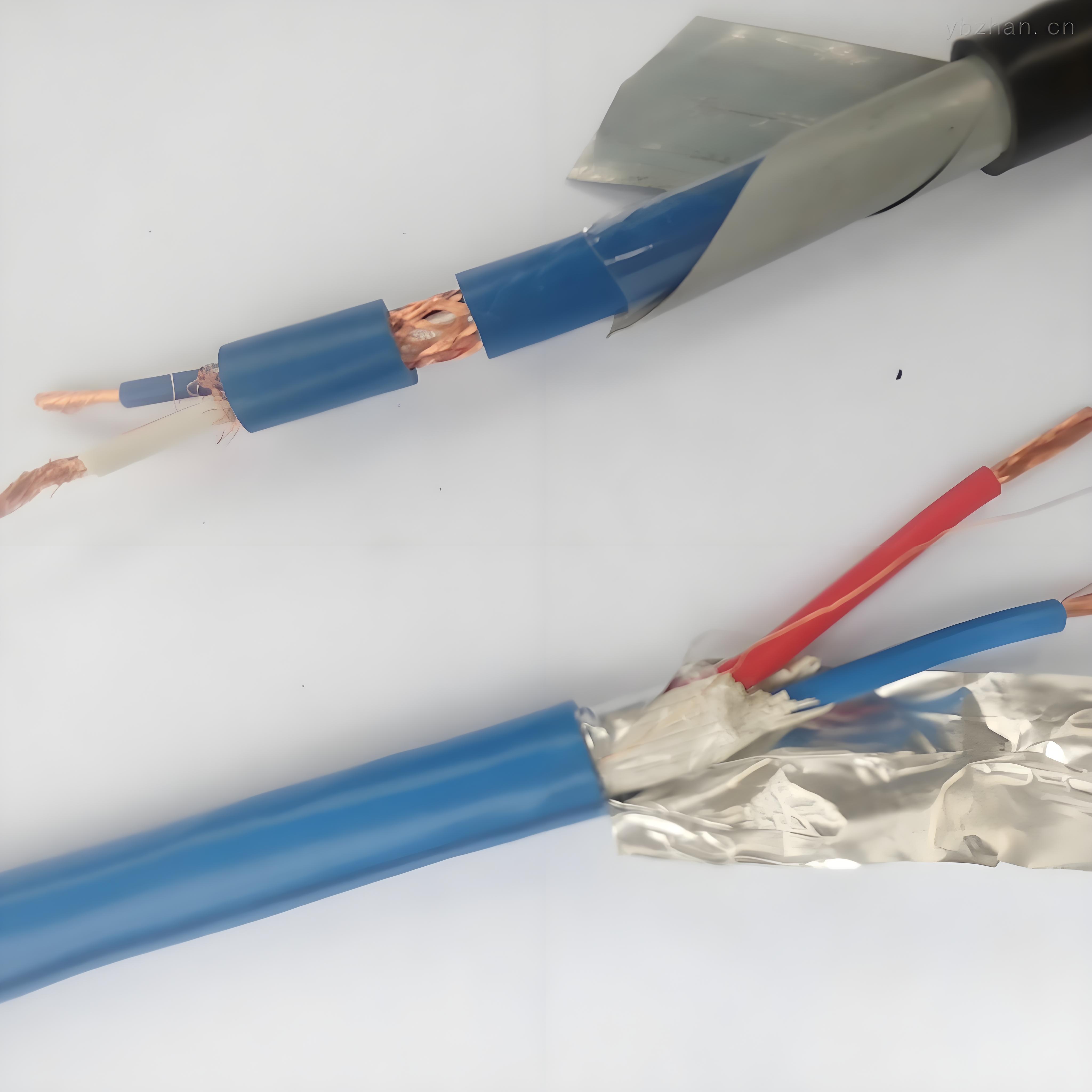

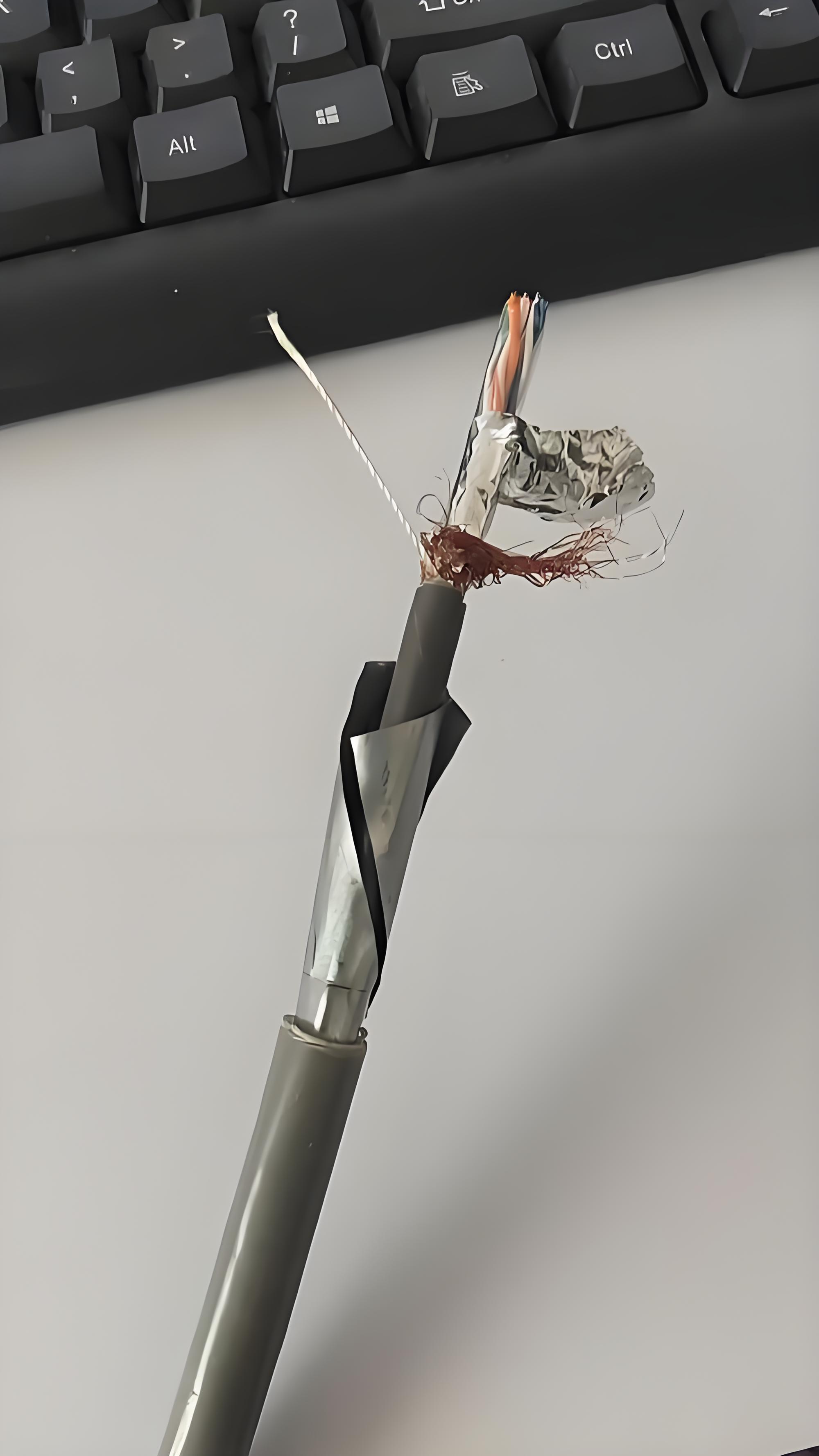

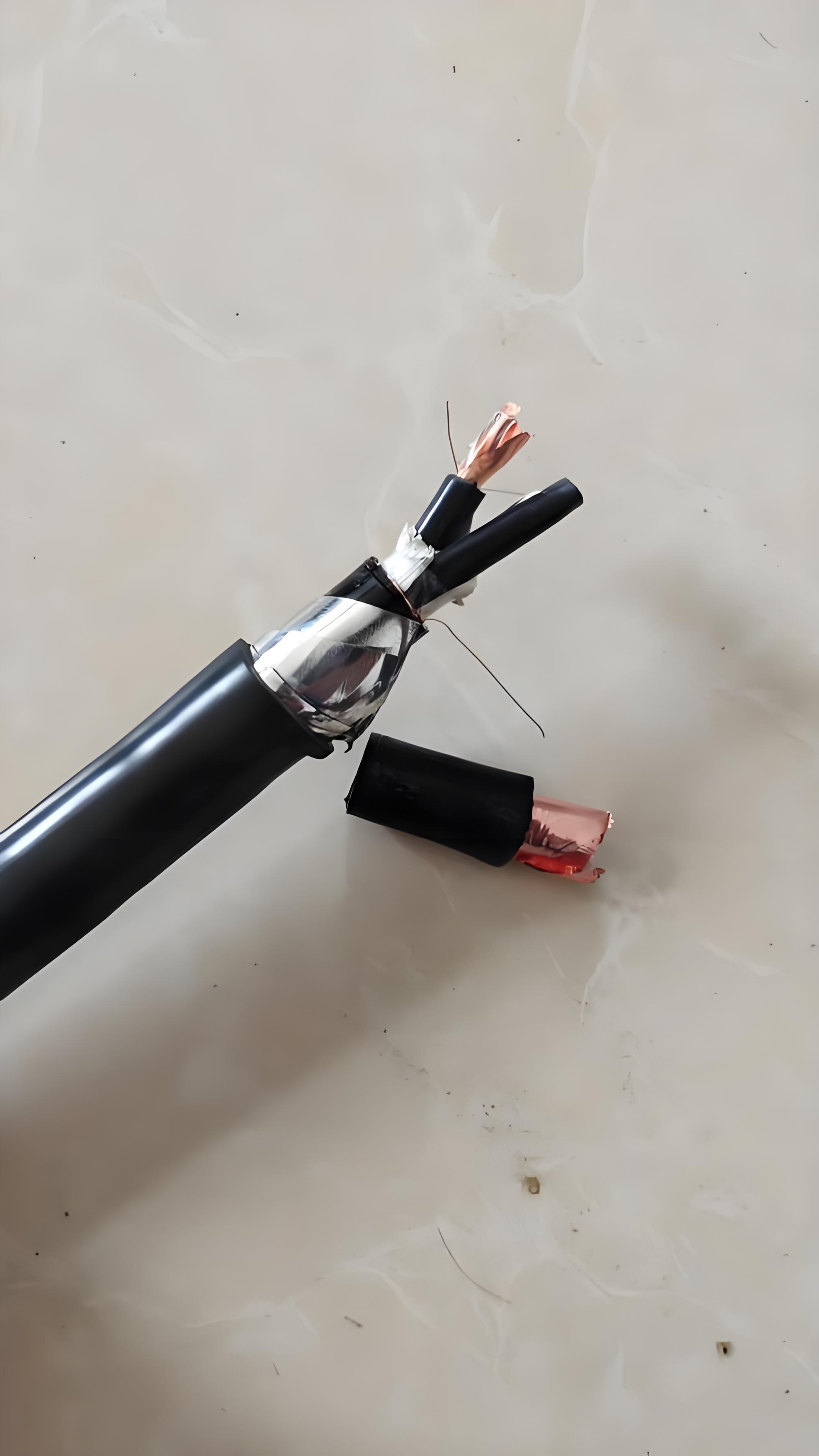

电缆结构示意图
DJYP3V电缆采用多层防护设计，确保优异的电气性能和机械性能：
-
导体：退火软圆铜线，符合GB/T 3956标准
-
绝缘：高密度聚乙烯(LLDPE)，提供高绝缘电阻和良好的介电性能
-
对绞结构：两根绝缘线芯绞合成对，有效抑制串扰
-
分屏蔽层：铝塑复合带绕包屏蔽(P3)，保护每组线对免受外部干扰
-
填充层：保证电缆圆整度
-
护套：黑色聚氯乙烯(PVC)，提供防腐保护和机械防护
电缆安装敷设注意事项
为确保电缆性能和使用寿命，安装敷设时请遵循以下要点：
敷设环境要求
-
温度要求：敷设时环境温度不应低于0℃；环境温度低于0℃时，应对电缆进行预热
-
工作温度：电缆导体长期允许工作温度应不超过70℃
-
环境温度：固定敷设-40℃，非固定敷设-15℃
弯曲半径要求
-
无铠装电缆：最小弯曲半径不小于电缆外径的6倍
-
带铠装电缆：最小弯曲半径不小于电缆外径的12倍
敷设安装规范
-
排列整齐：电缆敷设排列应顺直、整齐，宜少交叉
-
固定要求：在电缆沟或电气竖井内垂直敷设或大于45°倾斜敷设的电缆应在每个支架上固定
-
防火措施：电缆出入电缆沟、电气竖井、建筑物，配电柜等部位应采取防火或密封措施
-
标识清晰：电缆的首端、末端和分支处应设标志牌，直埋电缆应设标示桩
其他注意事项
-
电缆敷设时应防止高温直流辐射或接触
-
避免强拉硬拽，防止护层断裂和表面严重划伤
-
桥架内电缆敷设的总截面面积不应大于桥架内截面面积的75%
联系方式
欢迎垂询长通电缆，我们将为您提供优质的产品和服务！
-
销售热线：15991166115 / 13619268838
-
电子邮箱：1254858154@qq.com
-
公司地址：陕西省铜川电缆产业园
-
产品定制：可根据用户要求生产阻燃型、本安型及耐高温型计算机电缆
长通电缆致力于为客户提供安全、耐用、高性能的电缆产品，DJYP3V计算机电缆以其优异的抗干扰性能和稳定的信号传输能力，是工业自动化控制系统中的理想选择。
