DJYVP3铝塑复合带绕包总屏计算机电缆
DJYVP3V铝塑复合带绕包总屏计算机电缆
产品概述
DJYVP3铝塑复合带绕包总屏计算机电缆是长通电缆生产的高性能屏蔽控制电缆，专为需要高可靠性信号传输的工业自动化场合设计。该产品采用优质无氧铜导体、聚乙烯绝缘及铝塑复合带总屏蔽结构，具有优异的抗干扰能力和稳定的传输性能。
电缆设计注重安全耐用，通过多层防护结构确保在复杂工业环境下的长期稳定运行，是自动化控制系统、仪器仪表连接的理想选择。
执行标准
-
企业标准（参照英国BS5308标准及日本JCS189标准）
-
GB/T 19666-2005《阻燃和耐火电线电缆通则》
-
额定电压：300/500V
使用范围
DJYVP3电缆适用于以下场合：
-
发电厂、变配电系统、冶金、石化等工业领域的集散系统
-
电子计算机系统、自动化控制系统的信号传输
-
抗干扰要求较高的检测仪器、仪表连接
-
室内、电缆沟、管道等固定敷设场合
技术参数表
DJYVP3电缆详细技术参数
| 标称截面(mm²) | 导体结构(根数×直径mm) | 绝缘厚度(mm) | 护套厚度(mm) | 20℃导体电阻(Ω/km) | 电缆参考重量(kg/km) | 安全载流量(A) |
|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.6 | 1.2 | ≤39.0 | 待咨询 | 待咨询 |
| 0.75 | 24×0.20 | 0.6 | 1.2 | ≤26.0 | 待咨询 | 待咨询 |
| 1.0 | 32×0.20 | 0.6 | 1.2 | ≤19.5 | 待咨询 | 待咨询 |
| 1.5 | 30×0.25 | 0.7 | 1.2 | ≤13.3 | 待咨询 | 待咨询 |
| 2.5 | 49×0.25 | 0.7 | 1.4 | ≤7.98 | 待咨询 | 待咨询 |
| 4.0 | 56×0.30 | 0.7 | 1.4 | ≤4.95 | 待咨询 | 待咨询 |
| 6.0 | 84×0.30 | 0.7 | 1.6 | ≤3.30 | 待咨询 | 待咨询 |
注：以上为典型参数，具体数据可根据客户需求定制

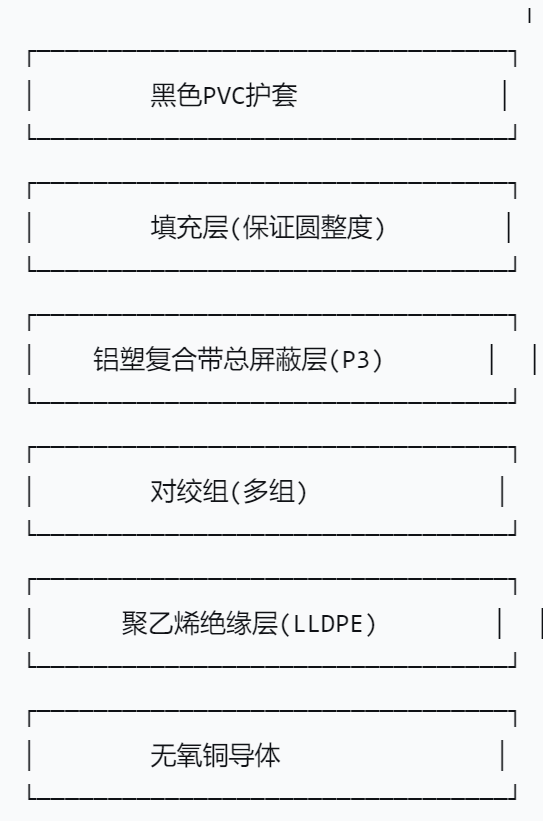

电缆结构示意图
-
导体：高纯度无氧铜，导电性能优异
-
绝缘：高密度聚乙烯，绝缘电阻高
-
对绞：有效抑制信号串扰
-
总屏蔽：铝塑复合带绕包，提供整体电磁屏蔽
-
护套：优质PVC，耐腐蚀、抗老化
电缆安装敷设注意事项
安全敷设要求
-
环境温度：敷设时环境温度不低于-10℃
-
弯曲半径：无铠装电缆最小弯曲半径≥6倍电缆外径
-
工作温度：长期允许工作温度≤70℃
安装技术要点
-
敷设方式：可架空、管道、电缆沟敷设，避免机械损伤
-
接地要求：屏蔽层必须可靠接地，确保抗干扰效果
-
固定间距：水平敷设时固定间距≤800mm，垂直敷设时≤1000mm
-
防火措施：穿越防火分区时应采取防火封堵措施
使用维护建议
-
敷设时避免强拉硬拽，防止屏蔽层损坏
-
与动力电缆保持足够距离，减少电磁干扰
-
定期检查电缆外观及接地状况
-
储存时避免高温、潮湿环境
联系方式
长通电缆有限公司致力于为客户提供安全可靠的电缆解决方案！
-
销售热线：15991166115 / 13619268838
-
技术服务：1254858154@qq.com
-
生产基地：陕西省铜川电缆产业园
-
产品特色：可根据需求提供阻燃、耐火、耐高温等特殊型号
选择DJYVP3电缆，就是选择安全与稳定！ 我们为您提供全方位的技术支持和售后服务。
