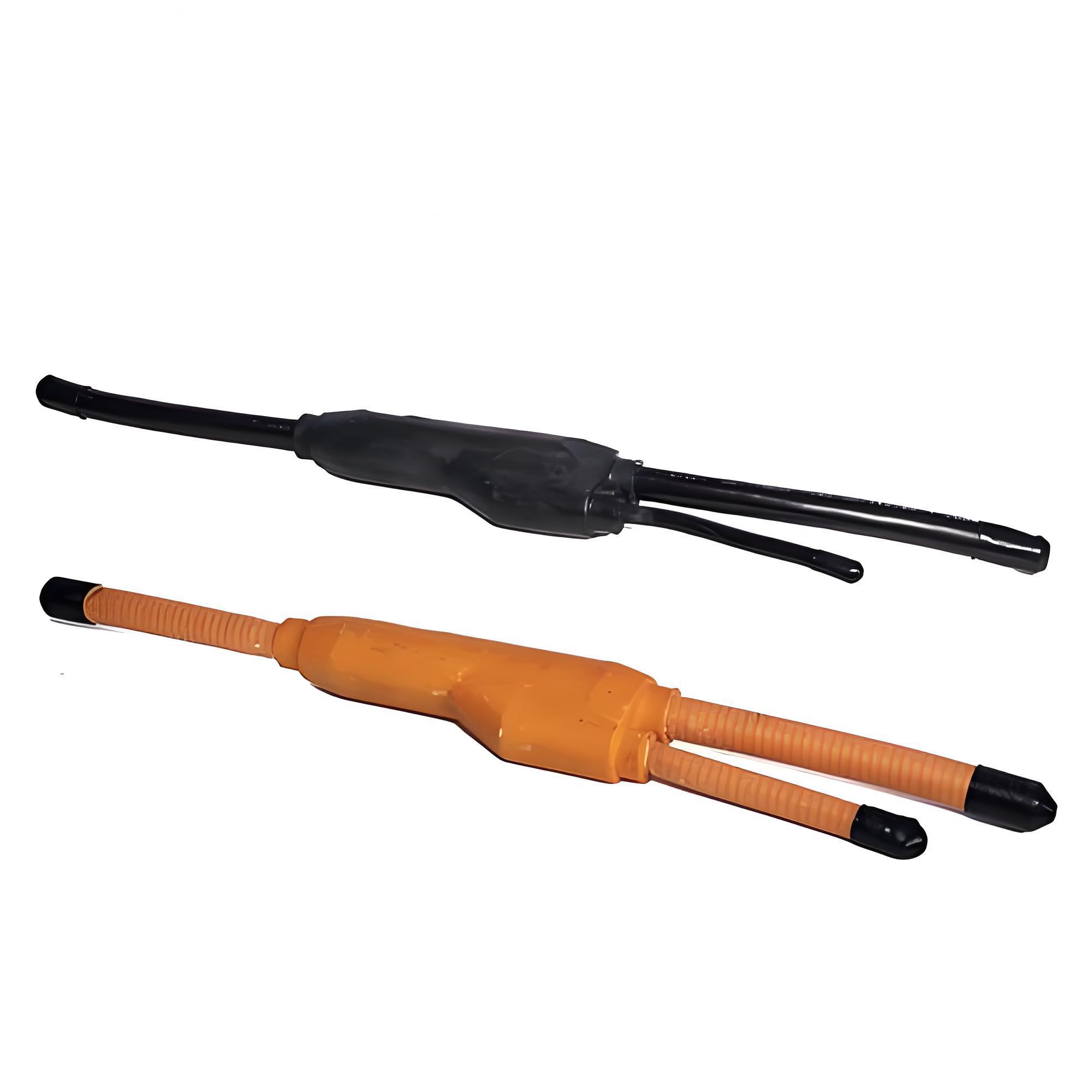

长通电缆YFD-BTTZ预分支矿物质防火电缆产品介绍

1. YFD-BTTZ预分支矿物质防火电缆介绍

长通电缆生产的YFD-BTTZ预分支矿物质防火电缆是采用氧化镁矿物质绝缘的最高等级防火电缆。该产品在火灾条件下不仅能维持线路完整性，还能在950℃高温下持续供电3小时以上，真正实现了"火灾不短路、不断电"的安全保障。

产品采用高纯度无氧铜导体和密实氧化镁绝缘材料，通过特殊工艺在工厂预制成型分支接头，每个连接点都经过严格的技术处理，确保在极端环境下仍能保持优异的电气性能。电缆的铜护套具有耐腐蚀、防潮、防爆的特性，无需额外穿管保护即可直接明敷。

2. 执行标准

YFD-BTTZ预分支矿物质防火电缆严格执行以下国内外标准：

  • GB/T 13033-2007《额定电压750V及以下矿物绝缘电缆及终端》

  • BS 6387:2013《在火焰条件下电缆保持线路完整性的性能要求》

  • IEC 60702-1:2015《矿物绝缘电缆及其终端第1部分：电缆》

  • GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》

3. 使用范围

YFD-BTTZ预分支矿物质防火电缆专门用于对安全性要求极高的场所：

重点防火场所

  • 消防系统：消防泵、排烟风机、火灾自动报警系统

  • 逃生设施：应急照明、疏散指示系统、加压送风系统

重要建筑设施

  • 公共建筑：医院、学校、体育馆、展览中心、机场航站楼

  • 交通枢纽：地铁、隧道、火车站、汽车站

  • 工业危险场所：石油化工、核电基地、航空航天设施

特殊应用场景

  • 高温环境：钢厂、玻璃厂、锅炉房等高温场所

  • 防爆要求：危险品仓库、加油站、化工厂

4. YFD-BTTZ电缆技术参数表

YFD-BTTZ 750V 预分支矿物质防火电缆主要技术参数

标称截面(mm²) 导体结构类型 绝缘厚度(mm) 护套厚度(mm) 电缆外径(mm) 电缆重量(kg/km) 20℃导体电阻(Ω/km) 长期载流量(A)
1×1.5 实心导体 1.2 0.6 4.5 75 12.10 24
1×2.5 实心导体 1.2 0.6 5.0 95 7.41 31
1×4 实心导体 1.2 0.6 5.5 125 4.61 42
1×6 实心导体 1.2 0.6 6.5 160 3.08 52
1×10 实心导体 1.4 0.7 8.0 245 1.83 72
1×16 绞合导体 1.4 0.7 9.5 345 1.15 98
1×25 绞合导体 1.6 0.8 11.5 510 0.727 129
1×35 绞合导体 1.6 0.8 13.0 670 0.524 158
1×50 绞合导体 1.8 0.9 15.0 910 0.387 195
1×70 绞合导体 2.0 1.0 17.5 1220 0.268 241
1×95 绞合导体 2.2 1.1 20.0 1620 0.193 293
1×120 绞合导体 2.4 1.2 22.0 2010 0.153 342

注：多芯电缆参数可根据实际需求提供。电缆可在250℃环境下长期工作，载流量有显著提升。

5. 电缆结构示意图

YFD-BTTZ预分支矿物质防火电缆结构详图：

主干电缆结构：
1. 导体：高纯度无氧铜导体（实心或绞合）
2. 绝缘：密实氧化镁(MgO)矿物质绝缘
3. 护套：无缝铜管护套
4. 防腐：可选外PVC或低烟无卤外套

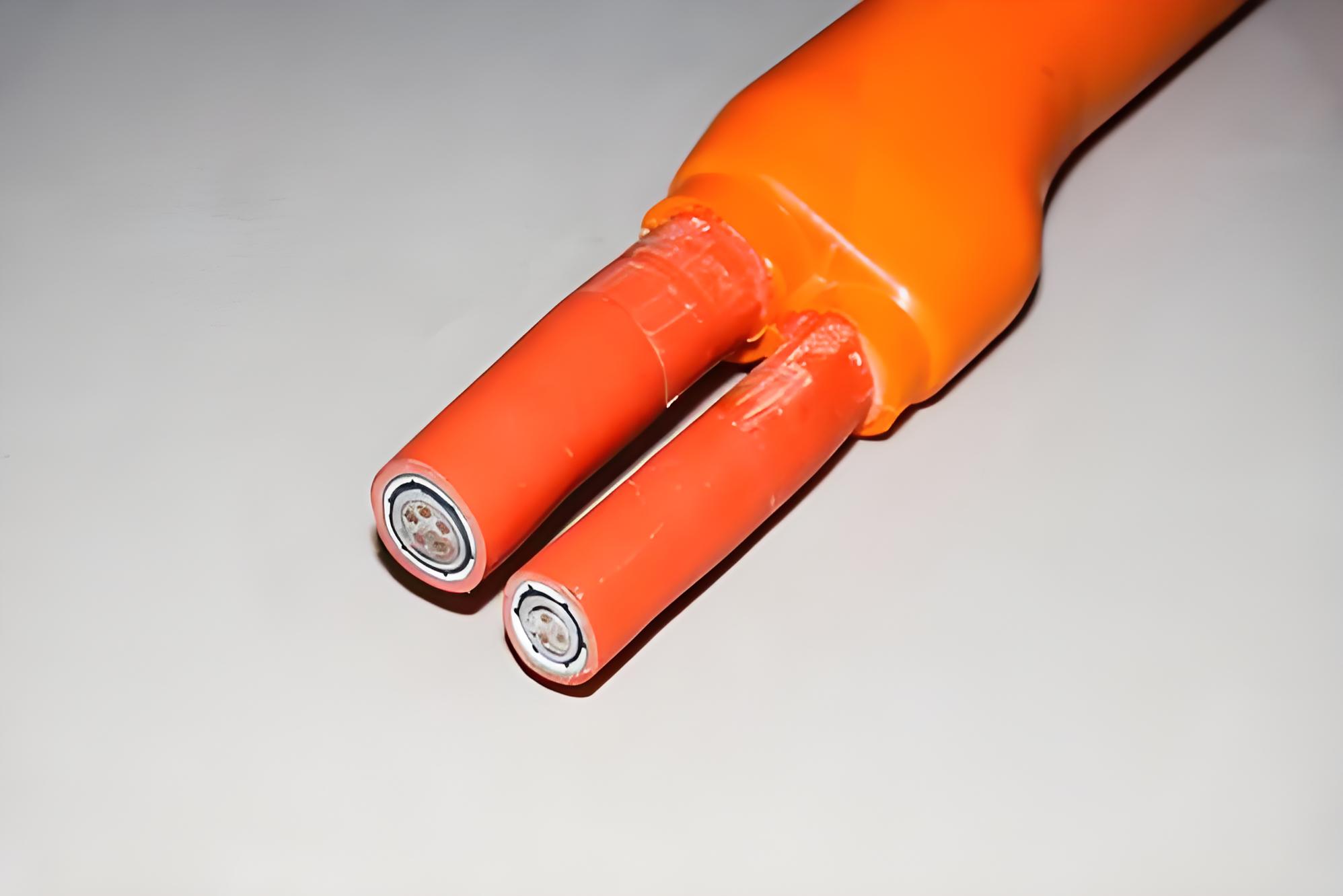

分支连接体特殊结构：
1. 分支导体：与主干相同材质的无氧铜
2. 绝缘处理：特殊氧化镁填充技术
3. 密封系统：高温密封材料
4. 机械保护：加强型连接器外壳
5. 防腐处理：与主干一致的防护等级

耐火机理说明：
氧化镁绝缘在高温下结晶固化，绝缘电阻不降反升，
铜护套熔点1083℃，提供完整的防火屏障。

6. 电缆安装敷设注意事项

安装前准备

  1. 电缆检查：检查电缆端头密封是否完好，测量绝缘电阻

  2. 工具准备：准备专用电缆剪、弯曲工具和密封材料

  3. 环境确认：敷设环境温度不低于5℃，避免氧化镁吸潮

敷设特殊要求

  1. 弯曲半径：

    • 电缆外径＜20mm：最小弯曲半径≥6D

    • 电缆外径≥20mm：最小弯曲半径≥4D

    • 分支接头处：弯曲半径≥10D

  2. 敷设方法：

    • 避免机械损伤，严禁野蛮拖拽

    • 分支部分需人工辅助通过

    • 保持电缆自然弯曲，避免过度应力

固定安装要点

  1. 固定间距：

    • 水平敷设：固定间距1.5-2.0m

    • 垂直敷设：固定间距1.0-1.5m

    • 分支点：必须设置固定点

  2. 固定要求：

    • 使用专用卡箍，避免损伤铜护套

    • 固定点需加装绝缘衬垫

    • 分支电缆单独固定，重量分散

终端处理

  1. 密封处理：终端必须立即密封，防止潮气侵入

  2. 接地要求：铜护套必须可靠接地

  3. 相位标识：清晰标识各相序和分支回路

7. 电缆出厂检测事项

原材料检测

  1. 无氧铜导体：纯度≥99.99%，氧含量≤10ppm

  2. 氧化镁材料：纯度≥96%，含水量≤0.1%

  3. 铜护套材料：厚度均匀性、化学成分分析

生产过程检测

  1. 导体检验：直径、圆度、表面光洁度

  2. 绝缘填充：氧化镁填充密度、均匀性检测

  3. 护套成型：铜护套密封性、厚度一致性

成品全面检测

  1. 电气性能测试：

    • 导体直流电阻测试（符合GB/T 3956）

    • 绝缘电阻测试：≥1000MΩ·km（500V DC）

    • 工频耐压试验：2500V/1min不击穿

  2. 耐火性能测试：

    • BS 6387标准测试：

      • C级：950℃火焰下持续供电180min

      • W级：650℃火焰+喷水冲击

      • Z级：950℃火焰+机械振动

    • 热循环试验：通过10次热循环（室温-250℃-室温）

  3. 机械性能测试：

    • 弯曲试验：正反各弯曲4次，绝缘电阻无变化

    • 压扁试验：压扁至原外径2/3，电气性能正常

    • 冲击试验：承受规定冲击力后仍保持完好

  4. 分支接头专项检测：

    • 接触电阻测试：≤1.1倍同等长度分支线电阻

    • 耐火一致性测试：与主干电缆同等级耐火性能

    • 密封性能测试：水下1米，60分钟不渗水

    • 机械强度测试：≥分支线拉断力的80%

  5. 特殊环境测试：

    • 防潮测试：在湿度95%环境中放置7天，绝缘电阻符合要求

    • 腐蚀测试：盐雾试验96小时，护套无腐蚀现象
