ZC-YJLV铝芯阻燃交联聚乙烯绝缘电力电缆
ZC-YJLV 铝芯阻燃交联聚乙烯绝缘聚氯乙烯护套电力电缆
您好！欢迎了解长通电缆生产的 ZC-YJLV 铝芯阻燃交联聚乙烯绝缘聚氯乙烯护套电力电缆。这是一款结合了优异电气性能、良好阻燃特性和经济性的电力电缆，广泛应用于各种固定敷设的输配电系统。下面我为您详细介绍。
1. 产品简介
ZC-YJLV 铝芯阻燃C级交联聚乙烯绝缘聚氯乙烯护套电力电缆采用了特殊阻燃材料和优质铝导体。其型号含义为：
-
ZC: 阻燃C级（依据GB/T 19666）
-
YJ: 交联聚乙烯绝缘（XLPE）
-
L: 铝芯导体
-
V: 聚氯乙烯护套（PVC）
电缆导体采用高纯度铝材，绝缘层采用交联聚乙烯（XLPE），护套采用阻燃型聚氯乙烯（PVC）材料。产品具有良好的阻燃性能（C级），能在火灾情况下有效抑制火焰蔓延。同时，交联聚乙烯绝缘层使其具有耐高温、电气性能优异、寿命长等特点，铝芯导体则提供了良好的经济性。
2. 执行标准
本产品严格按照以下国家标准制造：
-
GB/T 12706.1-2020 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
-
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》
-
GB/T 18380.12-2008 《电缆和光缆在火焰条件下的燃烧试验》
3. 使用范围
ZC-YJLV电缆适用于额定电压0.6/1kV的输配电系统中，特别适用于有阻燃要求且成本敏感的固定敷设场合，例如：
-
商业建筑：写字楼、购物中心、酒店、超市的配电主干线和支线
-
公共设施：学校、医院、体育馆、展览中心的电力分配
-
工业领域：工厂、电站、矿山（固定设备供电）
-
基础设施：电缆沟、隧道、管道等敷设环境
使用特性：
-
电缆导体的长期允许工作温度不超过90℃。
-
短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。
-
电缆敷设时的环境温度应不低于0℃。
-
电缆的弯曲半径：多芯电缆不小于电缆外径的15倍。
4. 主要技术参数与载流量
4.1 产品规格与技术参数表
下表列出了ZC-YJLV电缆（以三芯铠装电缆为例）常见规格的详细技术参数（依据GB/T 12706.1-2020及常见参数，仅供参考，具体以出厂报告为准）：
| 标称截面 (mm²) | 导体结构 (根数×直径 mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆近似外径 (mm) | 电缆近似重量 (kg/km) | 20℃导体直流电阻 ≤ (Ω/km) |
|---|---|---|---|---|---|---|
| 3×2.5 | 1/1.78 | 0.7 | 1.8 | 11.0 | 124 | 12.10* |
| 3×4 | 1/2.25 | 0.7 | 1.8 | 12.0 | 150 | 7.41* |
| 3×6 | 1/2.76 | 0.7 | 1.8 | 13.1 | 183 | 4.61* |
| 3×10 | 7/1.35 | 0.7 | 1.9 | 15.3 | 251 | 3.08* |
| 3×16 | 7/1.70 | 0.7 | 1.9 | 17.5 | 341 | 1.91* |
| 3×25 | 7/2.14 | 0.9 | 2.0 | 21.0 | 481 | 1.20* |
| 3×35 | 7/2.52 | 0.9 | 2.0 | 23.1 | 603 | 0.868* |
| 3×50 | 19/1.78 | 1.0 | 2.1 | 23.4 | 690 | 0.641* |
| 3×70 | 19/2.14 | 1.1 | 2.2 | 27.4 | 951 | 0.443* |
| 3×95 | 19/2.52 | 1.1 | 2.4 | 30.6 | 1215 | 0.320* |
| 3×120 | 37/2.03 | 1.2 | 2.5 | 34.0 | 1515 | 0.253* |
| 3×150 | 37/2.25 | 1.4 | 2.6 | 38.6 | 1888 | 0.206* |
| 3×185 | 37/2.52 | 1.6 | 2.7 | 43.3 | 2354 | 0.164* |
| 3×240 | 61/2.25 | 1.7 | 2.9 | 48.1 | 2963 | 0.125* |
| 3×300 | 61/2.52 | 1.8 | 3.0 | 52.2 | 3639 | 0.100* |
| 3×400 | 61/2.85 | 2.0 | 3.2 | 58.5* | 4800* | 0.0778* |
| 3×630 | 126/2.52 | 2.2 | 3.6 | 70.0* | 7500* | 0.0605* |
注：以上参数主要参考非铠装三芯电缆1，带“*”为常见推断值或根据类似规格估算，精确数据请参考具体出厂报告。护套厚度、外径和重量会因是否铠装及铠装方式而变化。
4.2 载流量参考表
电缆的载流量受敷设方式、环境温度、电缆分组等多种因素影响。下表提供ZC-YJLV电缆在空气中敷设、环境温度25℃、导体工作温度90℃下的参考载流量（单位：A）：
| 截面 (mm²) | 空气中敷设 | 地埋敷设 (土壤热阻系数1.0℃·m/W) |
|---|---|---|
| 3×2.5 | 22 | 28 |
| 3×4 | 29 | 37 |
| 3×6 | 36 | 47 |
| 3×10 | 49 | 62 |
| 3×16 | 65 | 81 |
| 3×25 | 87 | 105 |
| 3×35 | 106 | 127 |
| 3×50 | 126 | 151 |
| 3×70 | 160 | 184 |
| 3×95 | 196 | 221 |
| 3×120 | 232 | 253 |
| 3×150 | 268 | 284 |
| 3×185 | 314 | 322 |
| 3×240 | 375 | 373 |
| 3×300 | 429 | 422 |
重要提示：
-
环境温度修正：若环境温度非25℃，需乘以修正系数。例如，40℃时约×0.91，50℃时约×0.82。
-
敷设方式修正：电缆穿管、多根并列敷设或直埋敷设时（埋地深度、土壤热阻系数不同），载流量需根据具体情况进行修正。
-
专业计算：实际应用中的载流量需根据具体工况进行详细计算，建议咨询专业电气工程师。

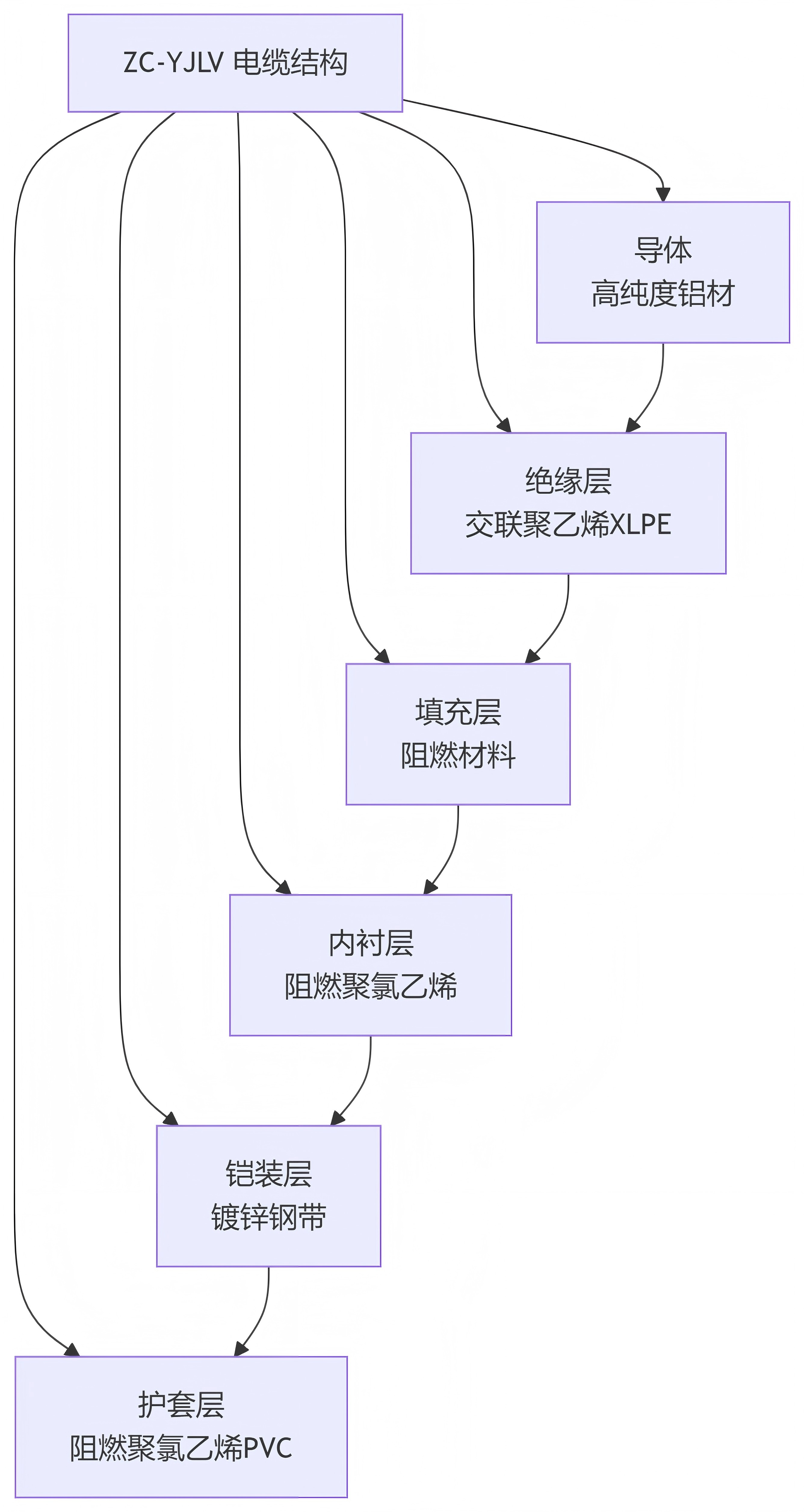

5. 产品结构示意图
ZC-YJLV电缆采用多层结构设计以确保其安全性能、电气性能和耐用性。
ZC-YJLV 电缆结构
导体
高纯度铝材
绝缘层
交联聚乙烯XLPE
填充层
阻燃材料
内衬层
阻燃聚氯乙烯
铠装层
镀锌钢带
护套层
阻燃聚氯乙烯PVC
结构层解析：
-
导体：采用高纯度铝材，具有良好的导电性和经济性。
-
绝缘层：交联聚乙烯（XLPE），耐温等级高（90℃），电气性能优异，耐老化。
-
填充层：阻燃材料填充，增强电缆的圆整度和阻燃性能。
-
内衬层：阻燃聚氯乙烯材料，保护线芯。
-
铠装层（如型号为ZC-YJLV22）：镀锌钢带铠装，提供优异的抗压和抗机械损伤能力，特别适用于直埋或易受外力场合。10
-
护套层：阻燃聚氯乙烯（PVC）护套，提供良好的耐候性、耐腐蚀性和阻燃性能，保护电缆内部结构。
6. 联系方式
如果您对ZC-YJLV铝芯阻燃电力电缆有任何需求、疑问，或需要获取更详细的技术资料、报价及样品，欢迎随时联系我们！
-
销售电话：15991166115 / 13619268838
-
电子邮箱：1254858154@qq.com
-
公司地址：陕西省铜川电缆产业园
感谢您的关注！长通电缆愿为您提供安全、可靠、经济的电缆解决方案。
