RVSP屏蔽双绞电缆
RVSP 屏蔽控制电缆产品介绍
您好！我是长通电缆的销售代表，很高兴为您介绍我们公司生产的RVSP系列屏蔽控制电缆。这是一款柔软性好、屏蔽性能优异的双绞屏蔽电缆，特别适用于需要抗干扰的场合。
产品简介
RVSP系列屏蔽控制电缆采用多股细铜丝绞合导体、聚氯乙烯绝缘（PVC） 和铜丝编织屏蔽结构，具有良好的柔软性和抗干扰能力。该产品适用于交流额定电压450/750V及以下的控制、监控回路及保护线路。
执行标准
本产品严格执行国家标准：GB/T 5023-2008（额定电压450/750V及以下聚氯乙烯绝缘电缆），屏蔽性能符合GB/T 19666-2005标准。
使用范围
RVSP屏蔽控制电缆广泛应用于以下场合：
-
工业自动化控制系统：PLC、DCS系统信号传输
-
仪表仪器连接：各种电子设备、仪表的信号连接
-
数据采集系统：传感器信号传输、数据采集
-
通信设备：音频视频设备、广播系统
-
需要抗干扰的场合：有电磁干扰环境的信号传输
技术参数表
下表列出了0.5-6平方毫米RVSP电缆的关键技术参数：
| 标称截面 (mm²) | 导体结构 (根数×直径/mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 20℃导体最大电阻 (Ω/km) | 近似载流量 (A) | 电缆近似重量 (kg/km) |
|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.6 | 0.8 | ≤39.0 | 12 | 40 |
| 0.75 | 24×0.20 | 0.6 | 0.8 | ≤26.0 | 16 | 50 |
| 1.0 | 32×0.20 | 0.6 | 0.9 | ≤19.5 | 20 | 60 |
| 1.5 | 30×0.25 | 0.7 | 0.9 | ≤13.3 | 25 | 80 |
| 2.5 | 49×0.25 | 0.8 | 1.0 | ≤7.98 | 34 | 120 |
| 4 | 56×0.30 | 0.8 | 1.0 | ≤4.95 | 45 | 160 |
| 6 | 84×0.30 | 0.8 | 1.2 | ≤3.30 | 56 | 220 |
注：以上数据为常见规格参数，其他规格可根据客户需求定制。

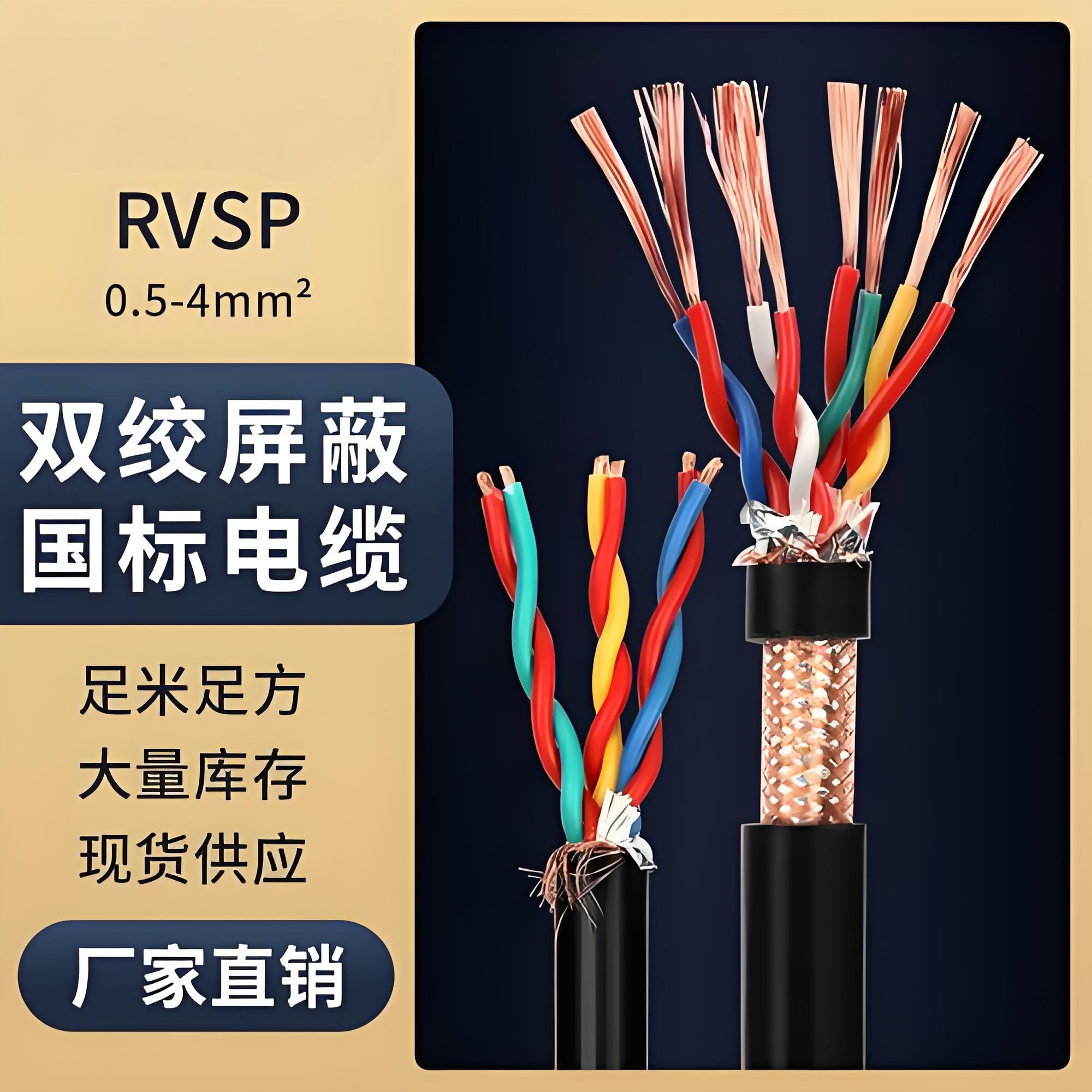

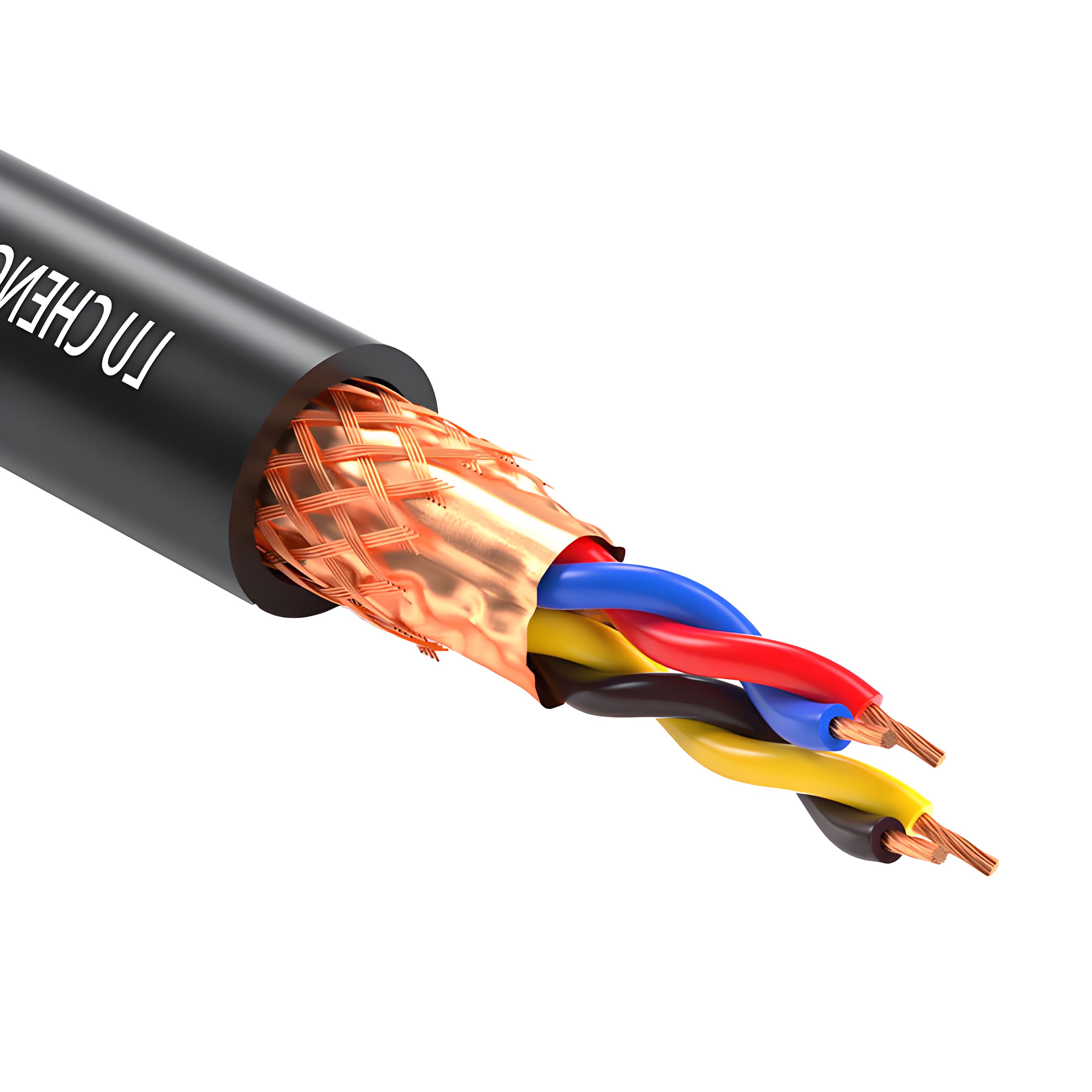

电缆结构示意图
RVSP电缆采用多层保护设计，从内到外结构如下：
-
导体：多股细铜丝绞合，提供优良的柔软性和导电性
-
绝缘层：PVC材料，保证电气绝缘性能
-

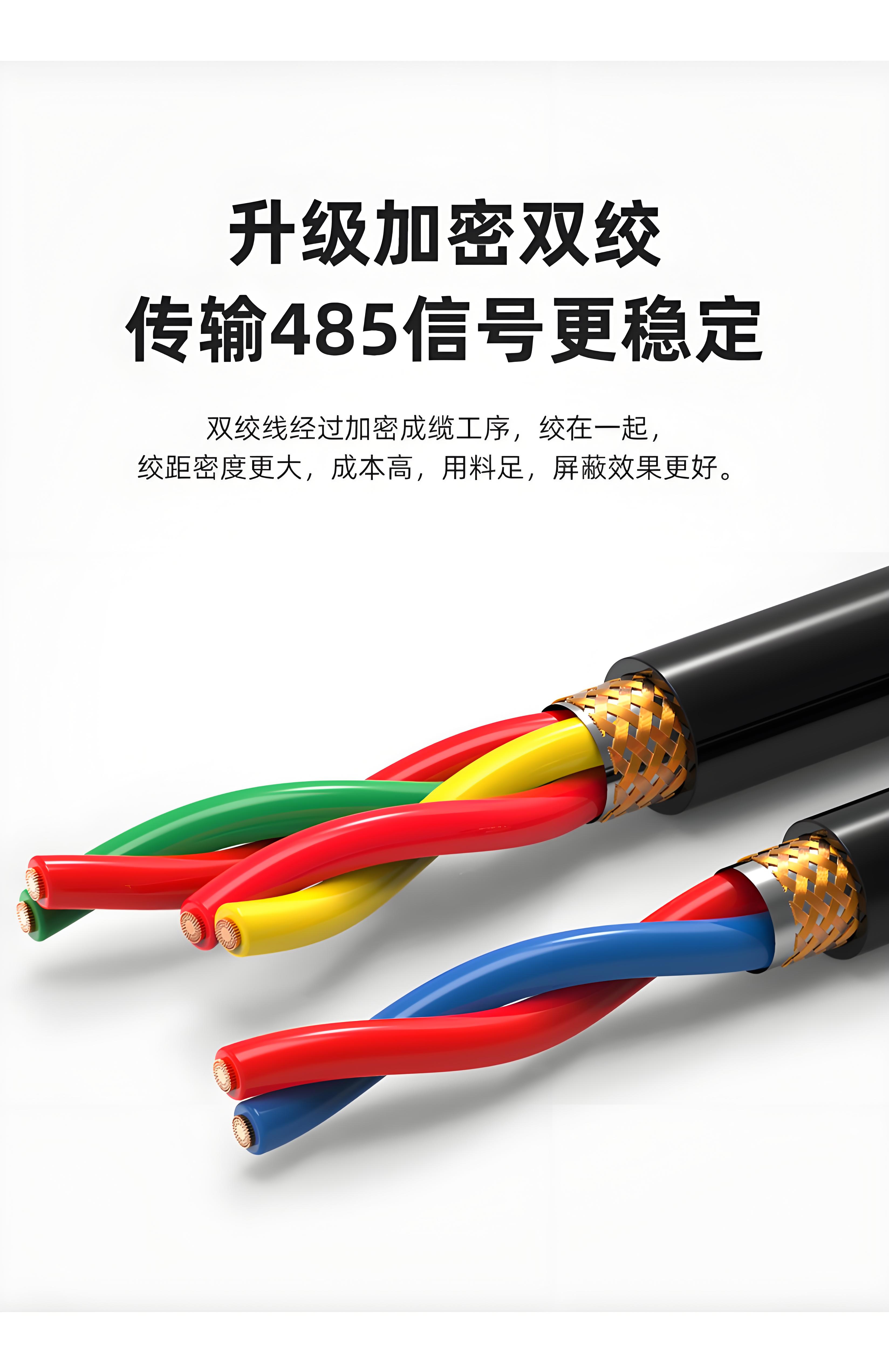

对绞：两根绝缘线芯对绞，减少干扰
-
包带：聚酯带绕包，保持电缆圆整
-

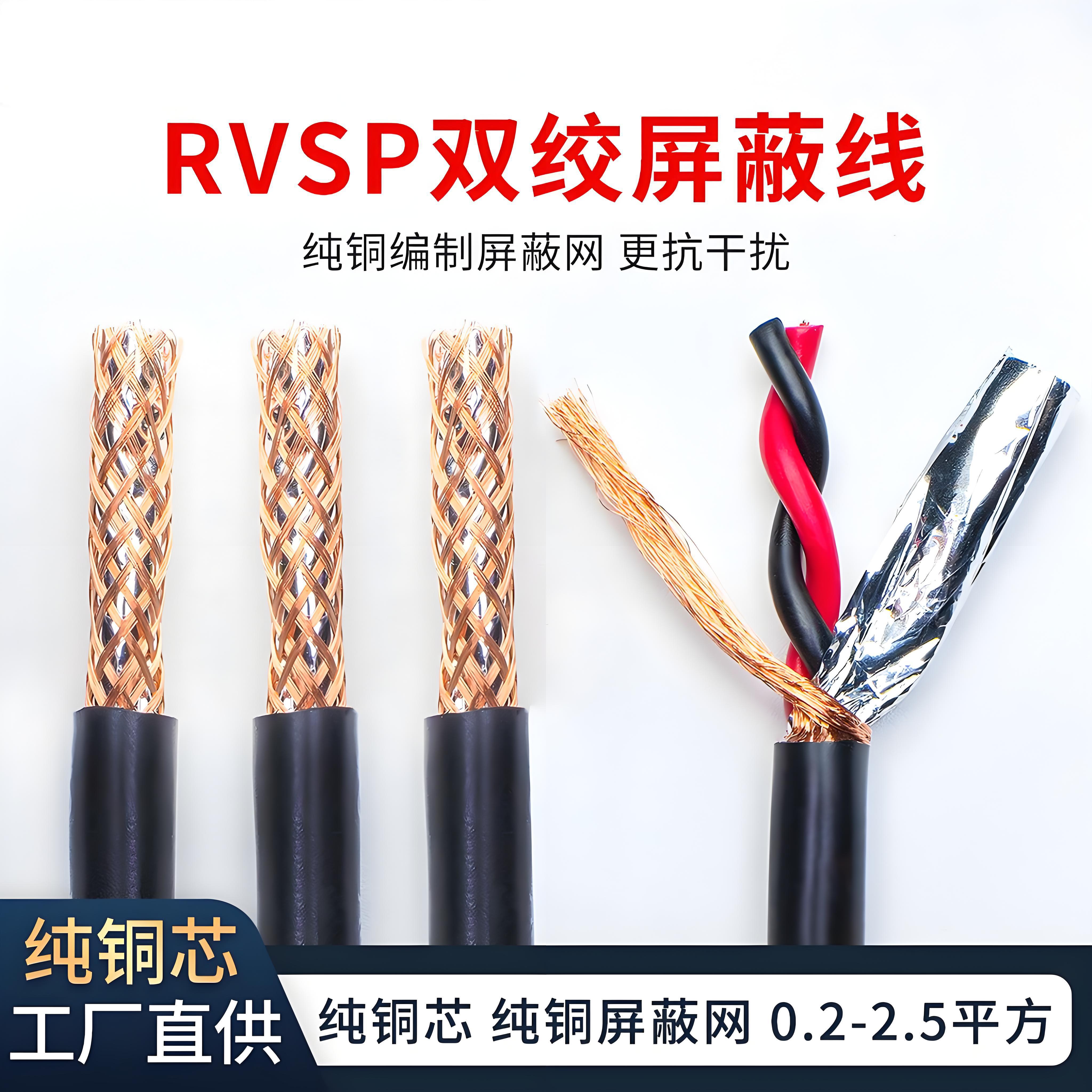

屏蔽层：铜丝编织屏蔽，覆盖率≥80%，有效抵抗电磁干扰
-
护套：PVC外套，提供机械保护和耐环境性能
产品特点与优势
-
优异的屏蔽性能：铜丝编织屏蔽结构提供高效的抗干扰能力，保证信号传输的稳定性
-
良好的柔软性：多股细铜丝导体使电缆更加柔软，便于安装和布线
-
稳定的电气性能：优质无氧铜导体确保低电阻、高导电性
-
耐用性强：PVC护套具有良好的耐磨、耐油和耐潮湿性能
-
安全可靠：符合国家阻燃标准，使用安全
安装敷设注意事项
为了确保电缆的最佳性能和使用寿命，安装时请注意以下事项：
-
弯曲半径：电缆最小弯曲半径不小于电缆外径的6倍，避免过度弯曲导致内部损伤
-
敷设环境：
-
避免与高压电缆同桥架敷设
-
避免在高温环境或阳光直接照射下使用
-
-
接地要求：屏蔽层需可靠接地，以保证屏蔽效果
-
环境温度：长期工作温度范围-30℃～70℃
-
测试验证：安装后可进行导通测试和绝缘电阻测试，确保电缆完好
联系方式
欢迎随时联系我们，获取更多产品信息或洽谈业务合作：
-
联系人：曲经理
-
联系电话：15991166115 / 13619268838
-
地址：陕西省铜川电缆产业园
我们致力于为客户提供高质量的产品和专业的服务。所有产品均符合国家标准，并提供完善的技术支持和售后服务。期待与您的合作
