ZCN(NH)耐火电力电缆

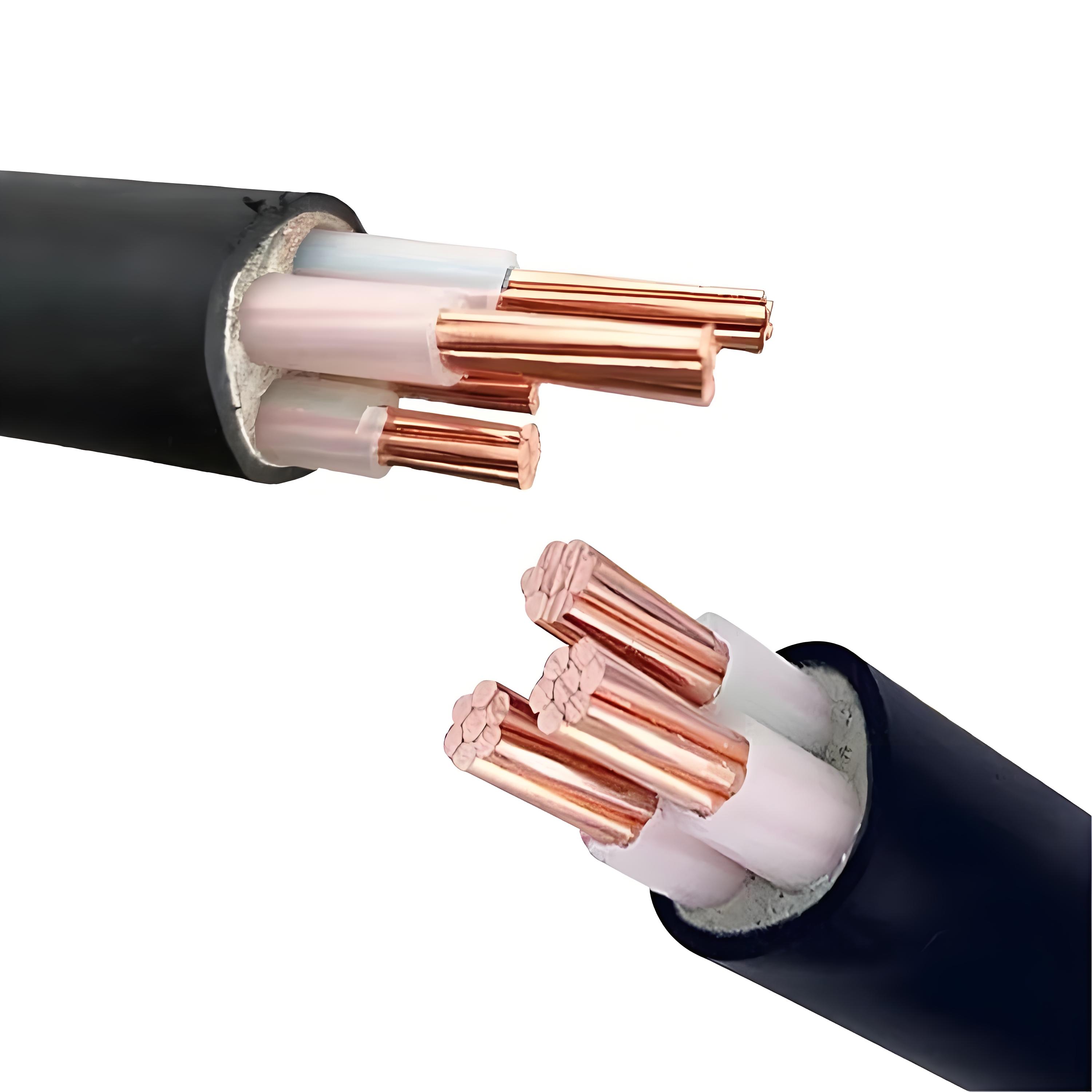

ZCN(NH)-YJV耐火电力电缆产品介绍
产品概述
ZCN(NH)-YJV 耐火电力电缆是铜川长通电缆有限公司生产的一款具有阻燃（C级）和耐火双重特性的高性能电缆。这款电缆能够在火灾情况下保持一定时间的正常供电，为人员疏散和紧急救援提供宝贵的电力支持，是各类对防火安全要求较高场所的理想选择。
主要特性：
-
阻燃性能优异：C级阻燃等级，能有效延缓火焰蔓延。
-
耐火特性可靠：在火焰燃烧情况下能保持一定时间的正常运行。
-

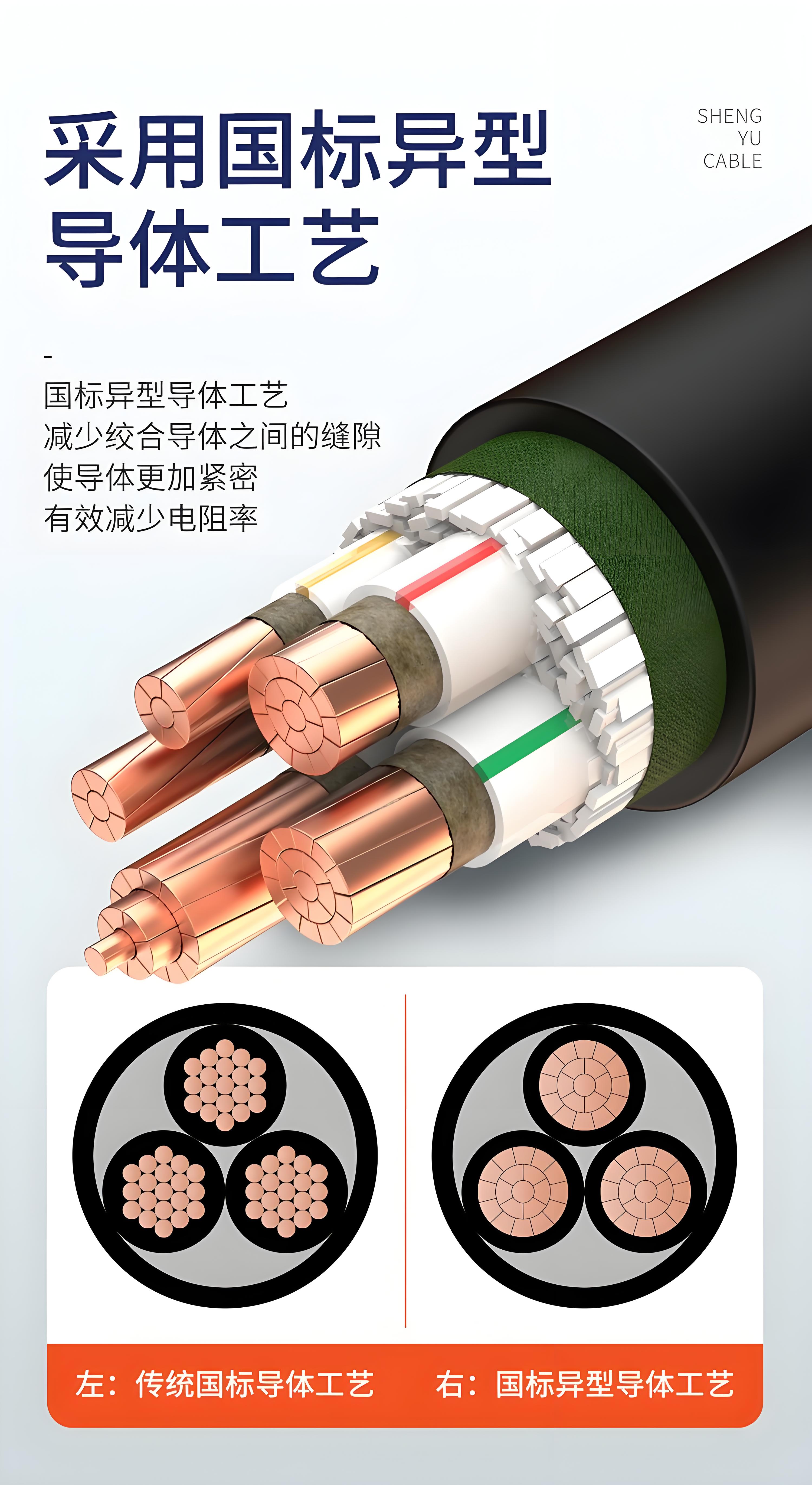

安全耐用：采用优质无氧铜导体和交联聚乙烯绝缘，导电性好，绝缘性能稳定，寿命长。
-
低烟低卤（可选）：燃烧时产生的酸气烟雾量较少，有助于人员疏散。
执行标准
本产品严格按照以下国家标准制造：
-
GB/T 12706.1-2008 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆》
-
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》
使用范围
ZCN(NH)-YJV 耐火电力电缆广泛应用于以下对电缆阻燃耐火特性要求高的场合：
-
公共场所：地铁、高层建筑、商场、剧院、城市广场。
-
工业设施：发电站、化学工厂、矿山、矿井、油田。
-
应急系统：消防泵、电梯通讯信号系统、应急电源至用户消防设备、火灾报警设备、通风排烟设备、导行灯、紧急电源插座、紧急用电梯等供电回路。
-
敷设方式：适用于电缆沟、管道、直埋（不能承受机械外力）等固定敷设场合。
产品型号及名称

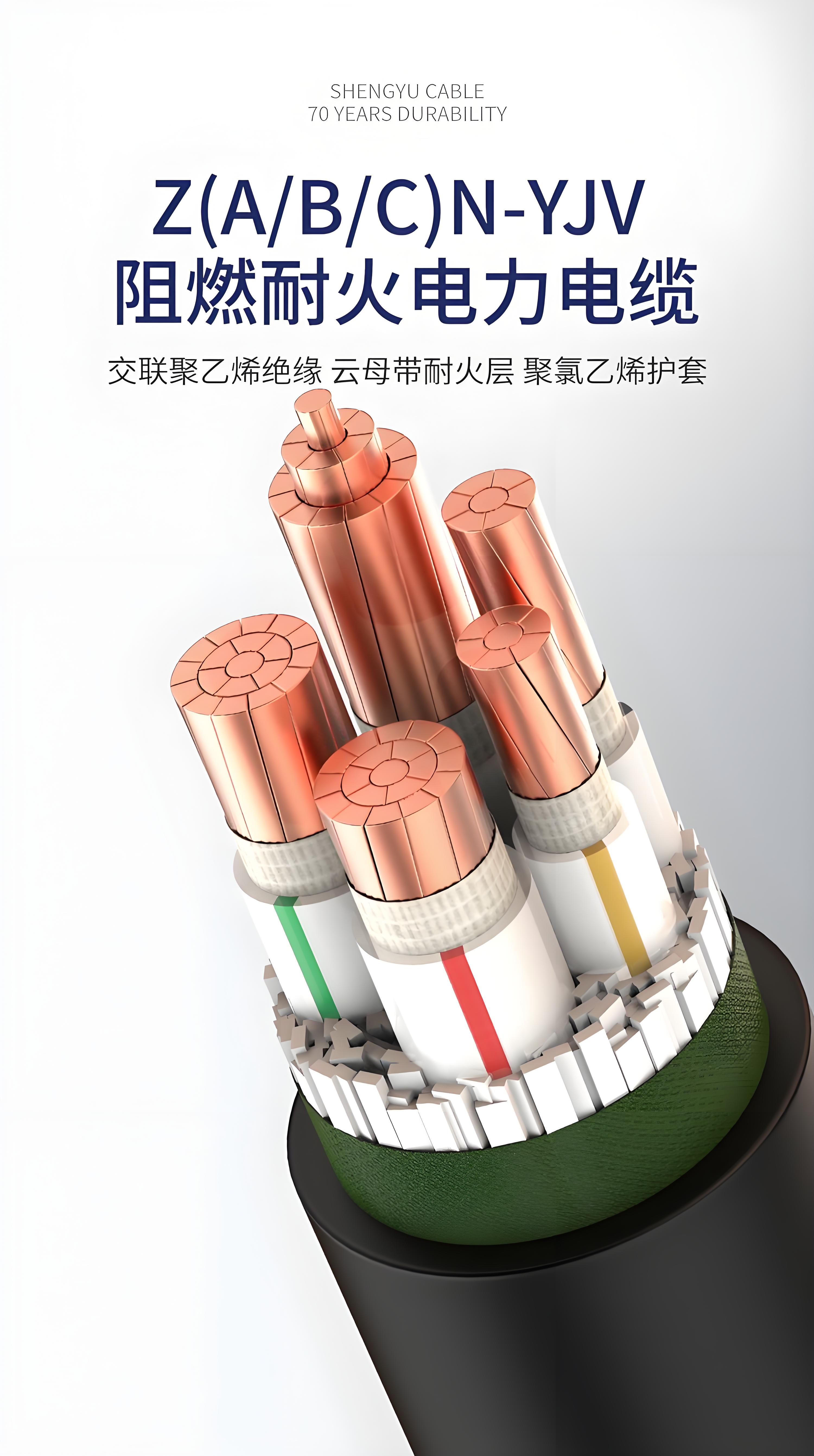

ZCN(NH)-YJV：C级阻燃耐火交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆
规格参数表
下表列出了ZCN(NH)-YJV耐火电力电缆常见规格的主要技术参数（仅供参考，具体以实际出厂数据为准）：
| 标称截面 (mm²) | 导体根数/直径 (mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 近似外径 (mm) | 近似重量 (kg/km) | 20℃导体直流电阻 ≤ (Ω/km) | 载流量 (A) |
|---|---|---|---|---|---|---|---|
| 3×2.5+1×1.5 | 2.5mm²: 7/0.67; 1.5mm²: 7/0.52 | 0.7 | 1.4 | 14.0 | 210 | 7.41 | 30 |
| 3×4+1×2.5 | 4mm²: 7/0.85; 2.5mm²: 7/0.67 | 0.7 | 1.4 | 15.5 | 280 | 4.61 | 40 |
| 3×6+1×4 | 6mm²: 7/1.04; 4mm²: 7/0.85 | 0.7 | 1.4 | 17.0 | 380 | 3.08 | 51 |
| 3×10+1×6 | 10mm²: 7/1.35; 6mm²: 7/1.04 | 0.7 | 1.5 | 19.0 | 550 | 1.83 | 69 |
| 3×16+1×10 | 16mm²: 7/1.70; 10mm²: 7/1.35 | 0.7 | 1.5 | 21.5 | 780 | 1.15 | 90 |
| 3×25+1×16 | 25mm²: 7/2.14; 16mm²: 7/1.70 | 0.9 | 1.7 | 25.0 | 1150 | 0.727 | 119 |
| 3×35+1×16 | 35mm²: 7/2.52; 16mm²: 7/1.70 | 0.9 | 1.7 | 27.5 | 1450 | 0.524 | 147 |
| 3×50+1×25 | 50mm²: 19/1.78; 25mm²: 7/2.14 | 1.0 | 2.0 | 31.0 | 1950 | 0.387 | 180 |
| 3×70+1×35 | 70mm²: 19/2.14; 35mm²: 7/2.52 | 1.1 | 2.0 | 34.5 | 2550 | 0.268 | 225 |
| 3×95+1×50 | 95mm²: 19/2.52; 50mm²: 19/1.78 | 1.1 | 2.0 | 38.5 | 3350 | 0.193 | 270 |
| 3×120+1×70 | 120mm²: 37/2.03; 70mm²: 19/2.14 | 1.2 | 2.0 | 42.0 | 4150 | 0.153 | 310 |
| 3×150+1×70 | 150mm²: 37/2.25; 70mm²: 19/2.14 | 1.4 | 2.0 | 46.0 | 5050 | 0.124 | 355 |
| 3×185+1×95 | 185mm²: 37/2.52; 95mm²: 19/2.52 | 1.6 | 2.0 | 50.5 | 6150 | 0.0991 | 405 |
| 3×240+1×120 | 240mm²: 61/2.25; 120mm²: 37/2.03 | 1.7 | 2.0 | 55.5 | 7550 | 0.0754 | 470 |
| 3×300+1×150 | 300mm²: 61/2.52; 150mm²: 37/2.25 | 1.8 | 2.0 | 61.0 | 9350 | 0.0601 | 535 |
📋 注：以上为常见规格参数，其他规格（如单芯、2芯、4芯、5芯、3+2芯、4+1芯等）及铠装型号（如ZCN-YJV22）也可提供，具体请咨询。
使用特性
-
额定电压：U0/U为0.6/1kV。
-
导体长期允许工作温度：≤90℃。
-
环境温度：敷设时环境温度不宜低于0℃。
-
最小弯曲半径：
-
无铠装单芯电缆：≥20倍电缆外径
-
无铠装多芯电缆：≥15倍电缆外径
-
有铠装单芯电缆：≥15倍电缆外径
-
有铠装多芯电缆：≥12倍电缆外径
-
耐火特性
本品符合GB/T 19666-2019规定的耐火试验要求（如：在750℃～950℃的火焰条件下，维持线路完整性的燃烧时间不少于90分钟）7。
联系我们
如需了解更多产品信息、获取详细技术资料或报价，欢迎垂询：
铜川长通电缆有限公司
-
销售电话：15991166115 / 13619268838
-
电子邮箱：1254858154@qq.com
-
公司地址：陕西省铜川市新区坡头镇纬九路电缆产业园
我们期待与您的合作，为您提供安全可靠的电缆产品和服务
