WDZ-YJY无卤低烟电力电缆
WDZ-YJY无卤低烟电力电缆产品介绍
产品概述
WDZ-YJY 无卤低烟阻燃电力电缆是铜川长通电缆有限公司生产的一款具有无卤、低烟、阻燃多重安全特性的高性能环保电缆。这款电缆在燃烧时不会释放有毒卤酸气体，且烟雾浓度极低，能有效保障人员密集场所的火灾安全，为人员疏散和消防救援提供宝贵时间。
核心安全特性：
-
无卤环保：电缆材料不含卤素（氟、氯、溴等），燃烧时不会产生有毒、腐蚀性气体，避免二次伤害和对设备的腐蚀。
-
低烟特性：燃烧时烟雾浓度极低（透光率≥60%），能显著提高火场能见度，利于人员疏散和灭火救援。
-
阻燃性能：通过GB/T 18380成束燃烧试验（C类及以上），能有效阻止火焰蔓延，离开火源后能快速自熄，降低火灾扩散风险。
-
安全耐用：采用优质无氧铜导体和交联聚乙烯（XLPE）绝缘，导电性好，绝缘性能稳定，耐热耐老化，寿命长。
产品型号及名称
WDZ-YJY：无卤低烟阻燃交联聚乙烯绝缘聚烯烃护套铜芯电力电缆
-
W：无卤
-
D：低烟
-
Z：阻燃（默认为C级，可根据要求提供A、B级）
-
YJ：交联聚乙烯绝缘
-
Y：聚烯烃护套
执行标准
本产品严格按照以下国家标准制造：
-
GB/T 12706.1-2008 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆》
-
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》
-
GB/T 18380 《电缆和光缆在火焰条件下的燃烧试验》
-
GB/T 17651 《电缆或光缆在特定条件下燃烧的烟密度测定》
-
GB/T 17650 《取自电缆或光缆的材料燃烧时释出气体的试验方法》
使用范围
WDZ-YJY 无卤低烟阻燃电力电缆广泛应用于对阻燃、低烟、无卤特性有严格要求的场所，如：
-
人员密集场所：商场、剧院、医院、学校、酒店、会议中心、体育场馆等。
-
公共交通设施：地铁、火车站、汽车站、飞机场、隧道等。
-
重要公共设施：核电站、数据中心、洁净车间、图书馆、博物馆等。
-
敷设方式：适用于室内、隧道、电缆沟及管道等场合敷设。可明敷或暗敷，但不能承受机械外力作用（如需承受机械外力，请选用铠装型WDZ-YJY22）。

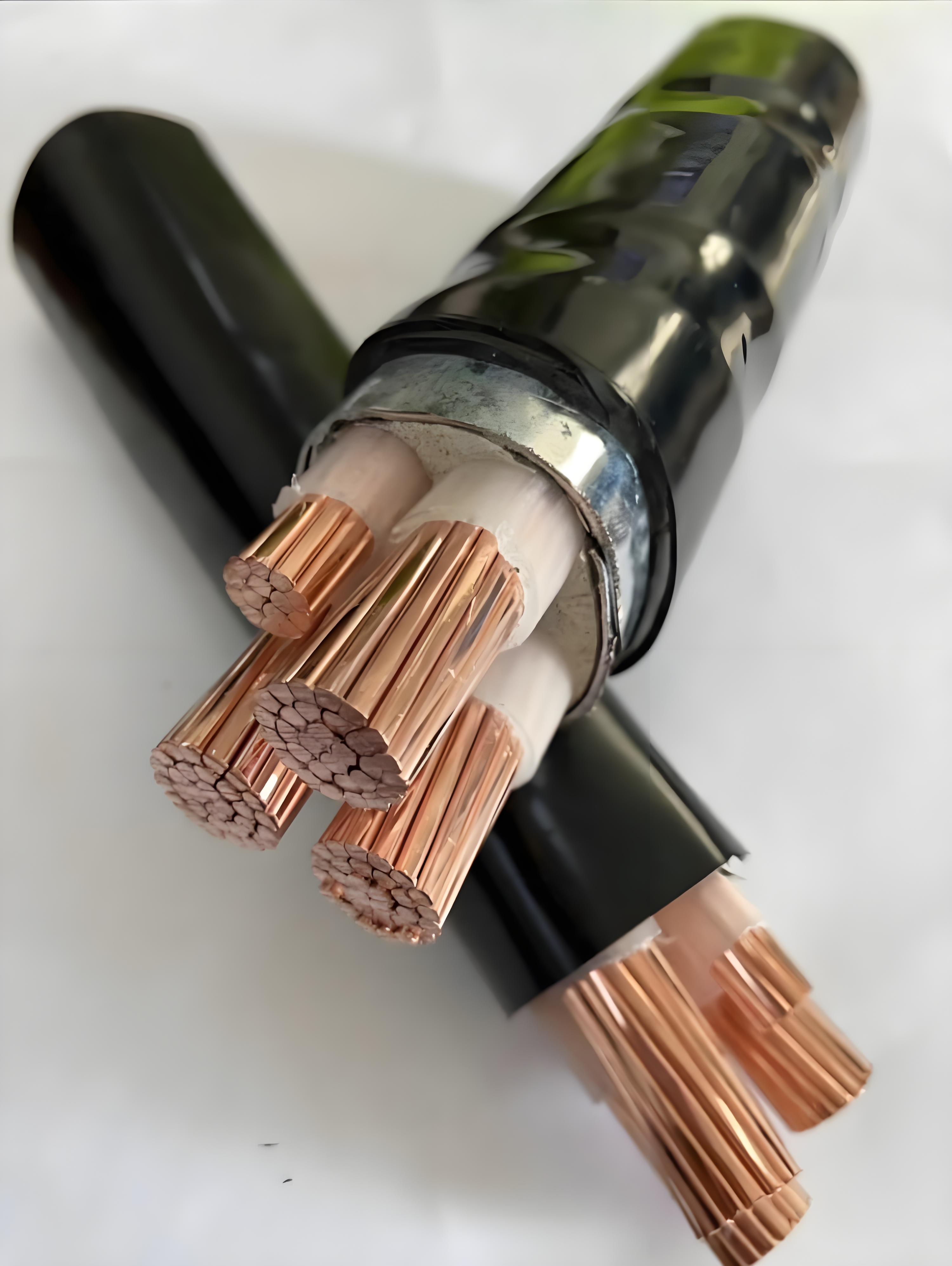

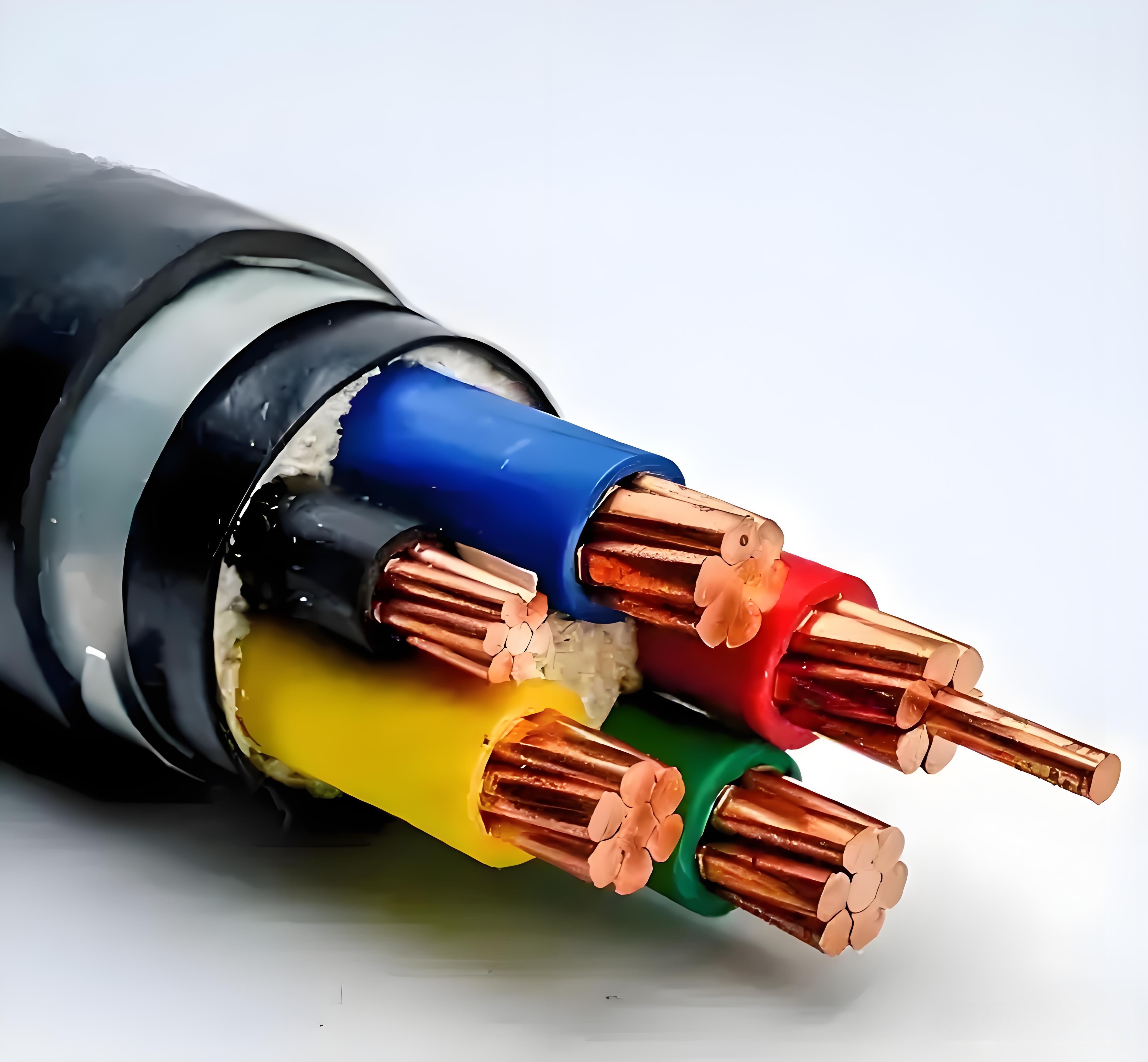

电缆结构
WDZ-YJY 电缆主要由以下几部分组成：
-
导体：采用高纯度无氧铜绞合而成，导电性好。
-
绝缘层：采用交联聚乙烯（XLPE）材料，绝缘性能优异，耐热老化。
-
填充层（多芯电缆）：保证电缆圆整度，增强机械强度。
-
护套：采用低烟无卤阻燃聚烯烃材料，环保安全。
规格参数表
下表列出了WDZ-YJY无卤低烟阻燃电力电缆常见规格的主要技术参数（仅供参考，具体以实际出厂数据为准）：
| 标称截面 (mm²) | 导体结构根数/直径 (mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 近似外径 (mm) | 近似重量 (kg/km) | 20℃导体直流电阻 ≤ (Ω/km) | 载流量 (A) 空气中敷设 |
|---|---|---|---|---|---|---|---|
| 3×2.5+1×1.5 | 2.5mm²: 7/0.67; 1.5mm²: 7/0.52 | 0.7 | 1.4 | 14.0 | ~210 | 7.41 | 30 |
| 3×4+1×2.5 | 4mm²: 7/0.85; 2.5mm²: 7/0.67 | 0.7 | 1.4 | 15.5 | ~280 | 4.61 | 40 |
| 3×6+1×4 | 6mm²: 7/1.04; 4mm²: 7/0.85 | 0.7 | 1.4 | 17.0 | ~380 | 3.08 | 51 |
| 3×10+1×6 | 10mm²: 7/1.35; 6mm²: 7/1.04 | 0.7 | 1.5 | 19.0 | ~550 | 1.83 | 69 |
| 3×16+1×10 | 16mm²: 7/1.70; 10mm²: 7/1.35 | 0.7 | 1.5 | 21.5 | ~780 | 1.15 | 90 |
| 3×25+1×16 | 25mm²: 7/2.14; 16mm²: 7/1.70 | 0.9 | 1.7 | 25.0 | ~1150 | 0.727 | 119 |
| 3×35+1×16 | 35mm²: 7/2.52; 16mm²: 7/1.70 | 0.9 | 1.7 | 27.5 | ~1450 | 0.524 | 147 |
| 3×50+1×25 | 50mm²: 19/1.78; 25mm²: 7/2.14 | 1.0 | 2.0 | 31.0 | ~1950 | 0.387 | 180 |
| 3×70+1×35 | 70mm²: 19/2.14; 35mm²: 7/2.52 | 1.1 | 2.0 | 34.5 | ~2550 | 0.268 | 225 |
| 3×95+1×50 | 95mm²: 19/2.52; 50mm²: 19/1.78 | 1.1 | 2.0 | 38.5 | ~3350 | 0.193 | 270 |
| 3×120+1×70 | 120mm²: 37/2.03; 70mm²: 19/2.14 | 1.2 | 2.0 | 42.0 | ~4150 | 0.153 | 310 |
| 3×150+1×70 | 150mm²: 37/2.25; 70mm²: 19/2.14 | 1.4 | 2.0 | 46.0 | ~5050 | 0.124 | 355 |
| 3×185+1×95 | 185mm²: 37/2.52; 95mm²: 19/2.52 | 1.6 | 2.0 | 50.5 | ~6150 | 0.0991 | 405 |
| 3×240+1×120 | 240mm²: 61/2.25; 120mm²: 37/2.03 | 1.7 | 2.0 | 55.5 | ~7550 | 0.0754 | 470 |
| 3×300+1×150 | 300mm²: 61/2.52; 150mm²: 37/2.25 | 1.8 | 2.0 | 61.0 | ~9350 | 0.0601 | 535 |
📋 注：
以上为常见 3+1芯结构电缆参数，其他规格（如单芯、2芯、4芯、5芯、3+2芯、4+1芯等）及铠装型号（如WDZ-YJY22）也可提供，具体请咨询。
载流量为空气中敷设的参考值（环境温度30℃），不同敷设条件（如穿管、直埋、桥架多根、环境温度变化）需乘以相应的校正系数。具体选型请咨询我司技术人员。
电缆重量为近似值，实际因结构和材料略有波动。
使用特性
-
额定电压：U0/U为0.6/1kV。
-
导体长期允许工作温度：≤90℃。
-
短路时最高温度：短路时（最长持续时间不超过5s），电缆导体的最高温度不超过250℃。
-
敷设环境温度：敷设时环境温度不宜低于0℃。
-
最小弯曲半径：
-
无铠装电缆：≥15倍电缆外径
-
有铠装电缆：≥12倍电缆外径
-
为什么选择我们的WDZ-YJY电缆？
-
优质原材料：采用99.95%以上高纯度无氧铜和优质交联聚乙烯料，确保导电性和绝缘稳定性。
-
先进工艺：严格的生产控制和交联工艺，保证绝缘层网状结构稳定，耐热耐老化性能优异。
-
全面测试：每盘电缆出厂前都经过严格的电压试验、绝缘电阻测量、导体直流电阻测量等，确保产品安全可靠1。
-
环保安全：真正实现低烟无卤阻燃，通过权威检测，为您的人员和财产提供更高层次的安全保障。
