DJYPV编织分屏蔽计算机电缆
1. DJYPV计算机电缆介绍
DJYPV计算机电缆是长通电缆生产的一款专为计算机控制系统和自动化测量设备设计的高性能电缆。型号DJYPV中，"DJ"代表计算机电缆，"Y"代表聚乙烯（PE）绝缘，"P"代表铜丝编织屏蔽，"V"代表聚氯乙烯（PVC）护套。
这款电缆采用高纯度无氧铜导体，确保信号传输的稳定性和低衰减。聚乙烯绝缘层提供优异的绝缘性能和低电容特性，铜丝编织屏蔽有效抵抗电磁干扰，保证信号传输的准确性。电缆外护套采用优质聚氯乙烯材料，具有耐腐蚀、抗老化、柔软易敷设等特性，安全耐用，特别适合需要高精度信号传输的场合。
2. 执行标准
本产品符合以下国家标准和行业标准：
-
GB/T 9330《塑料绝缘控制电缆》
-
GB/T 19666《阻燃和耐火电线电缆通则》
-
IEC 60502《额定电压1-30kV挤包绝缘电力电缆及附件》
-
IEC 61156《数字通信用对绞/星绞多芯对称电缆》
-
通过3C认证及RoHS环保认证
3. 使用范围
DJYPV计算机电缆专为以下应用场景设计：
-
计算机控制系统：DCS系统、PLC控制系统、工业自动化控制系统
-
仪器仪表连接：各种检测仪器、测量设备、传感器信号传输
-
数据采集系统：SCADA系统、数据记录仪、远程监控系统
-
抗干扰要求高的场合：电厂、变电站、石油化工等强电磁干扰环境
-
高精度信号传输：需要低电容、低衰减的模拟信号和数字信号传输
-
适用于额定电压300/500V及以下的控制、信号、测量系统接线
4. 电缆技术参数表
下表列出了DJYPV电缆的主要技术参数（基于标准规格，可根据客户需求定制）：
| 标称截面 (mm²) | 导体结构 (根数×直径mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 平均外径范围 (mm) | 20℃时导体电阻最大值 (Ω/km) | 工作电容最大值 (μF/km) | 载流量 (A) | 近似重量 (kg/km) |
|---|---|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.5 | 0.6 | 4.5-6.0 | ≤39.0 | 0.12 | 10 | 40 |
| 0.75 | 24×0.20 | 0.5 | 0.6 | 4.8-6.5 | ≤26.0 | 0.12 | 14 | 55 |
| 1.0 | 32×0.20 | 0.6 | 0.6 | 5.5-7.0 | ≤19.5 | 0.12 | 17 | 70 |
| 1.5 | 30×0.25 | 0.6 | 0.8 | 6.5-8.5 | ≤13.3 | 0.12 | 21 | 95 |
| 2.5 | 49×0.25 | 0.7 | 0.8 | 7.5-9.5 | ≤7.98 | 0.12 | 28 | 140 |
| 4.0 | 56×0.30 | 0.7 | 1.0 | 9.0-11.5 | ≤4.95 | 0.12 | 36 | 200 |
| 6.0 | 84×0.30 | 0.8 | 1.0 | 10.5-13.0 | ≤3.30 | 0.12 | 46 | 280 |
注：以上数据基于行业标准和产品特性整理，具体参数可根据客户需求进行调整。载流量为空气中敷设的参考值。

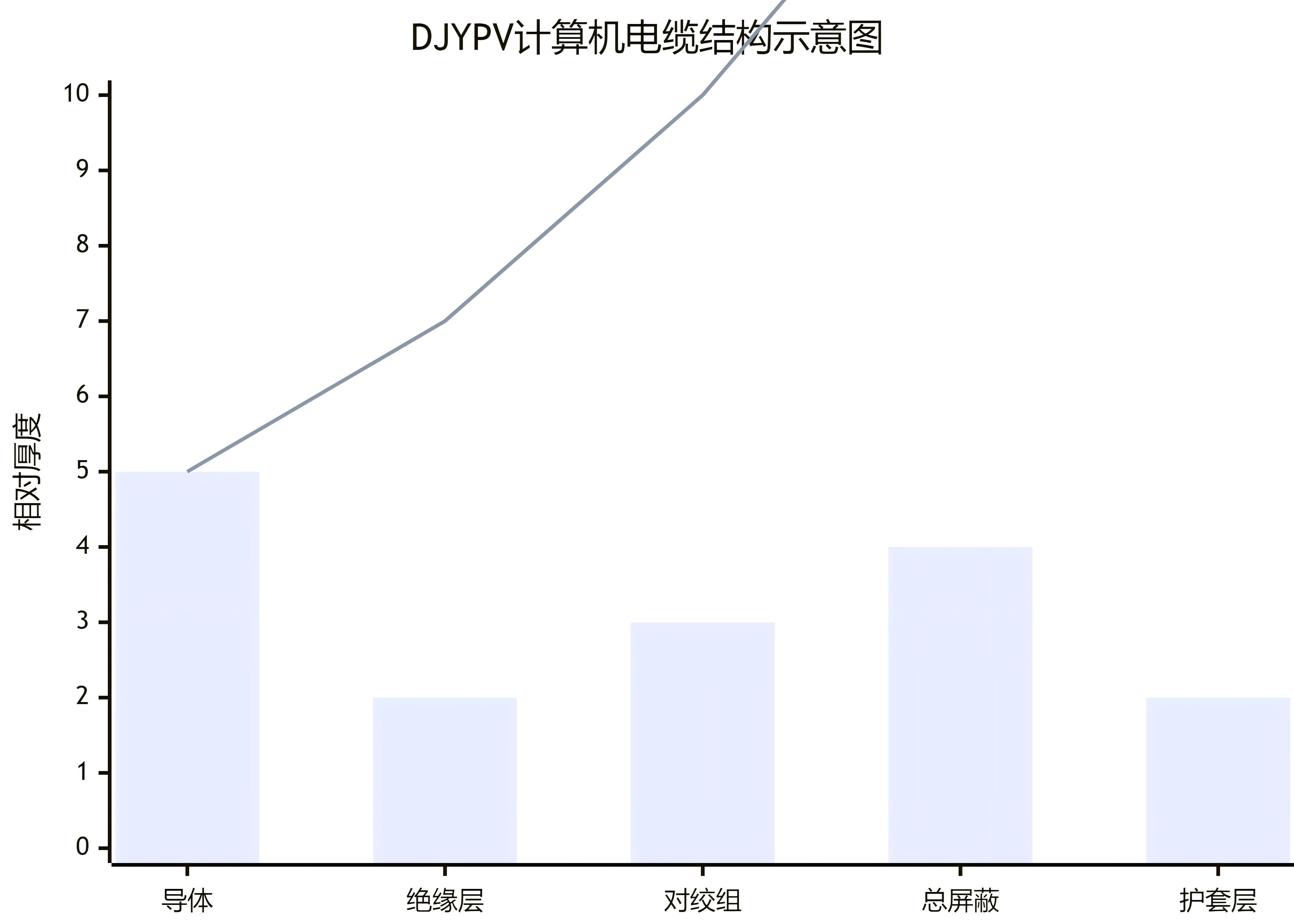

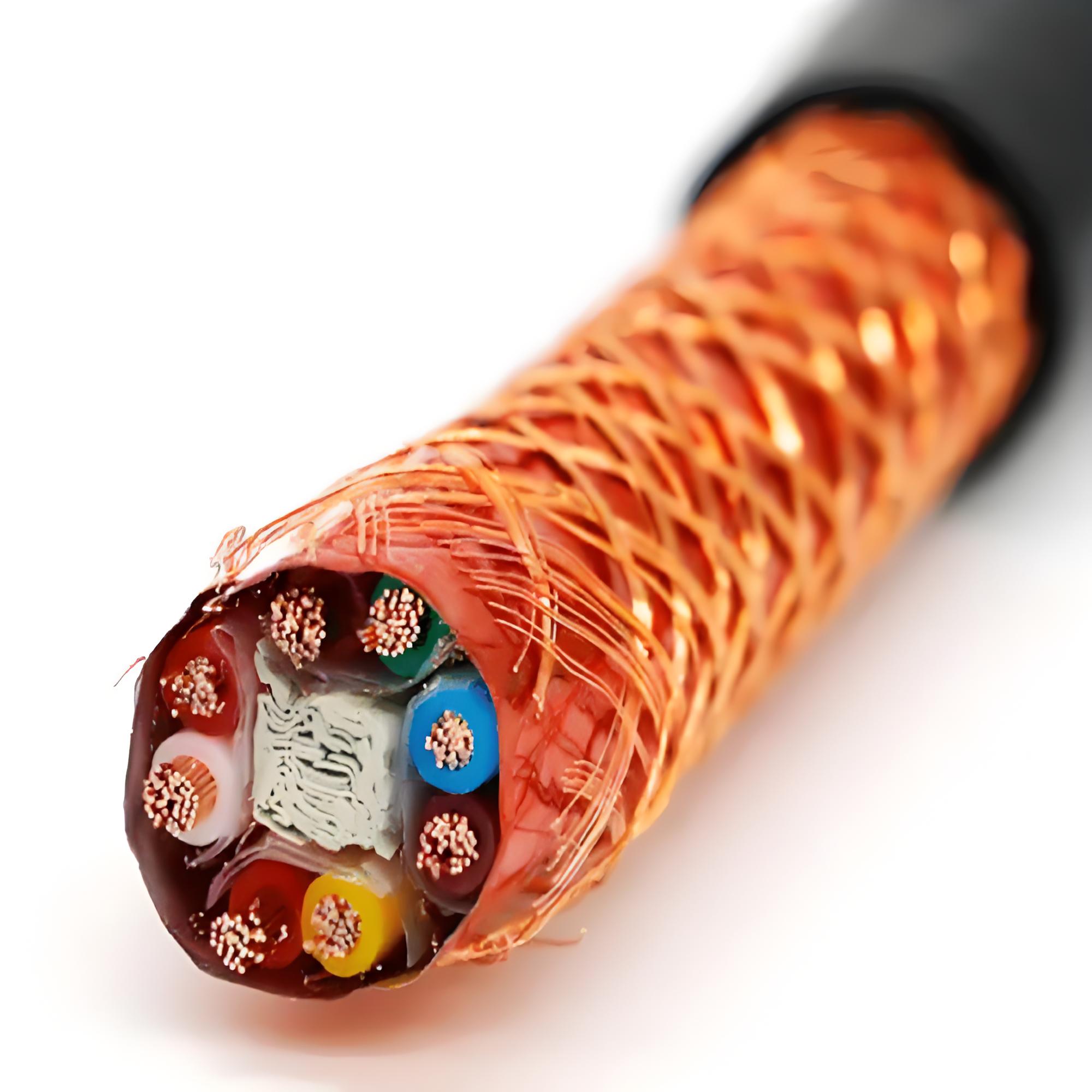

5. 电缆结构示意图
DJYPV计算机电缆采用精密的多层结构设计，确保其优异的信号传输性能和抗干扰能力
各层功能说明：
-
导体：高纯度无氧铜丝，提供优异的导电性能和信号传输稳定性
-
绝缘层：聚乙烯(PE)绝缘，低介电常数，低电容，保证信号传输质量
-
对绞组：信号线对绞设计，有效抵抗共模干扰（注：DJYPV可为对绞或平行结构）
-

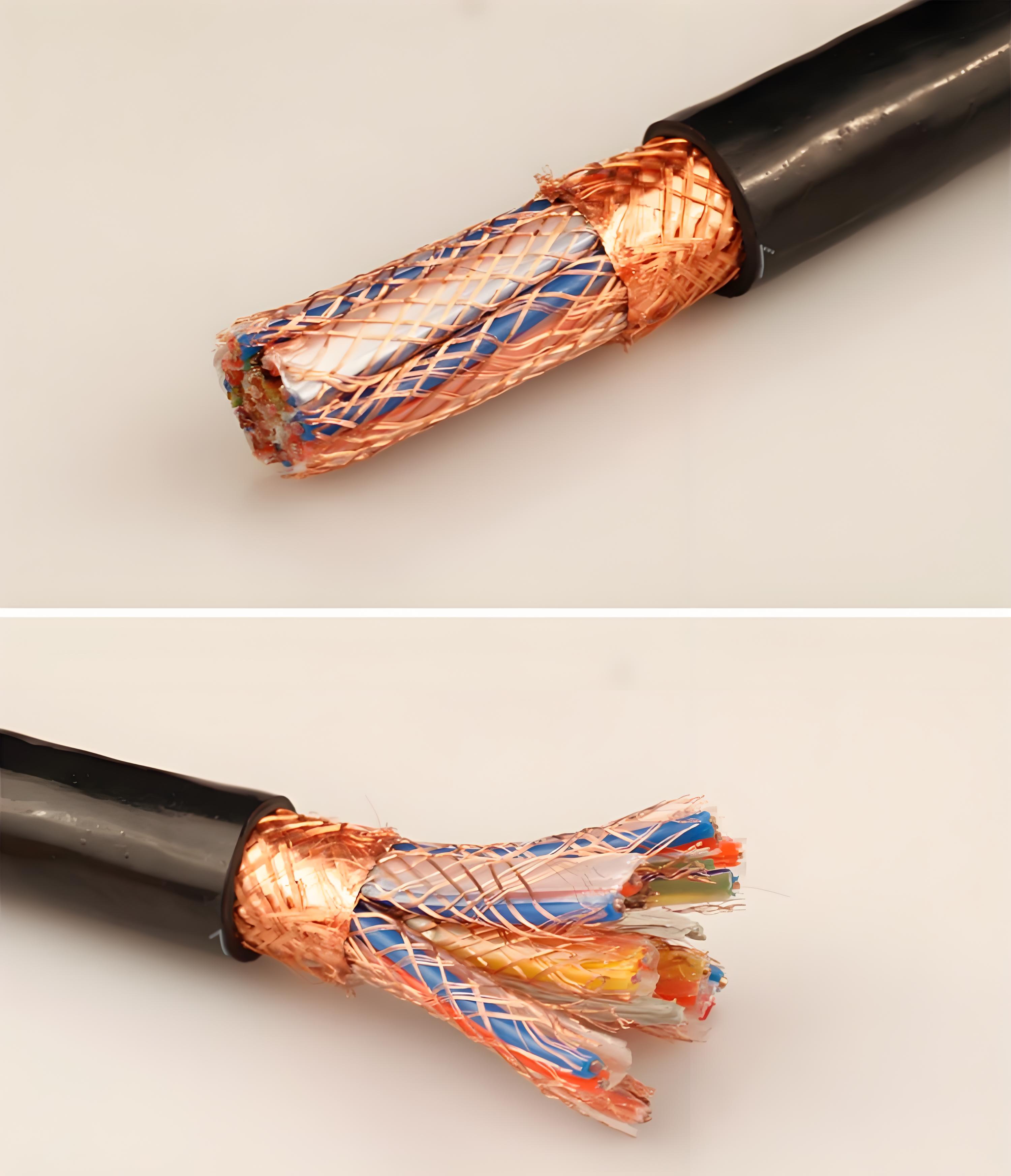

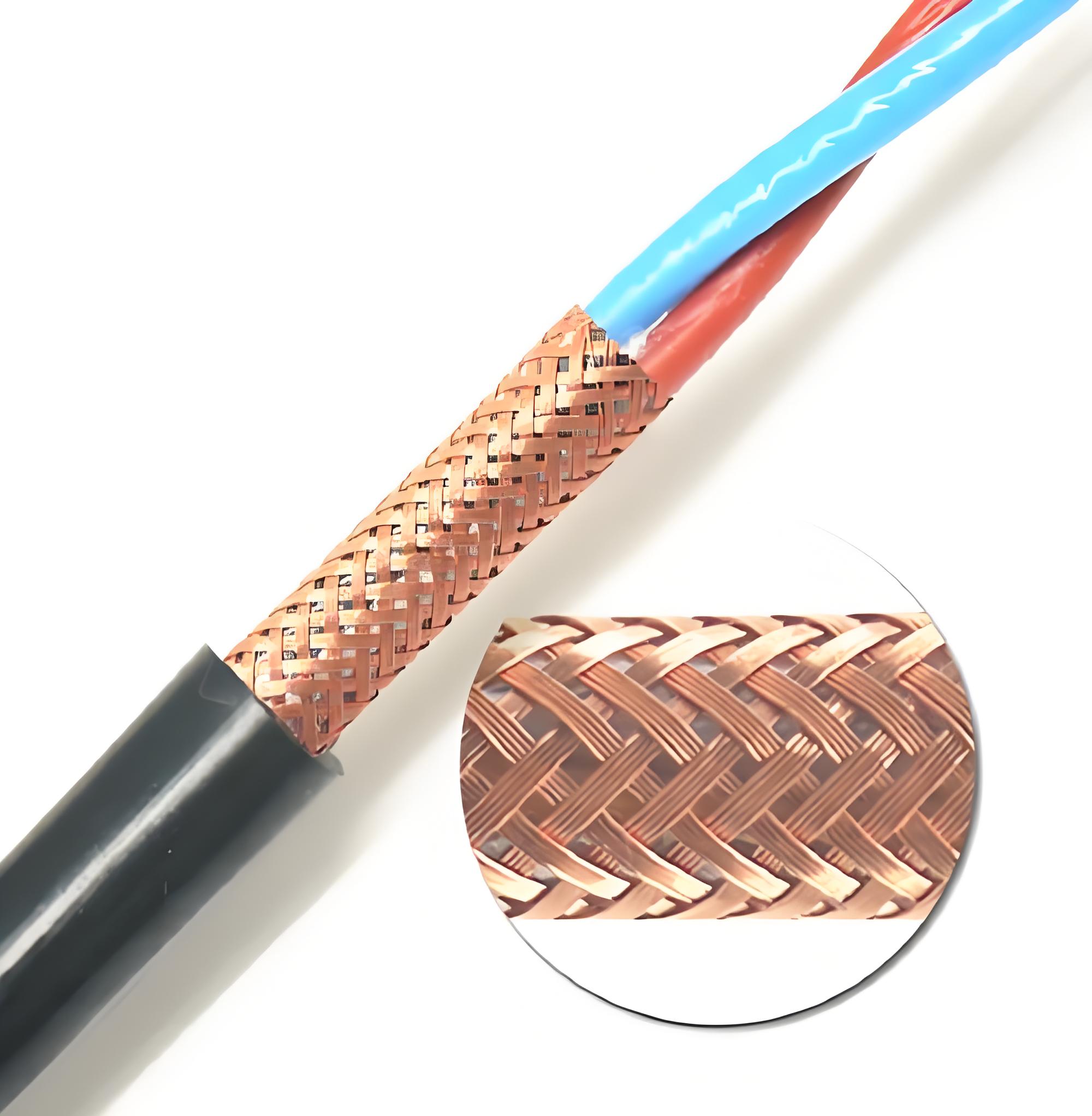

屏蔽层：铜丝编织屏蔽，覆盖率≥85%，有效防止电磁干扰
-
护套层：聚氯乙烯(PVC)护套，提供机械保护，耐油、耐腐蚀、抗老化
6. 电缆安装敷设注意事项
为确保DJYPV计算机电缆的最佳性能和安全使用，安装敷设时请注意以下事项：
-
弯曲半径：电缆的最小弯曲半径应不小于电缆外径的8倍，避免过度弯曲损伤内部结构。
-
环境温度：电缆敷设时环境温度应不低于-10℃。低温环境下敷设应对电缆进行预热。
-
工作温度：电缆长期允许工作温度为-20℃～+70℃，短路时(持续时间不超过5s)电缆导体的最高温度不超过160℃。
-
屏蔽接地：电缆屏蔽层必须单端可靠接地，避免形成接地回路引起干扰。接地电阻应小于4Ω。
-
远离干扰源：敷设时应远离高压电缆、大电流设备等强电磁干扰源，平行距离保持至少0.3米以上。
-
强弱电分离：信号电缆与电力电缆应分桥架敷设，或中间加金属隔板隔离，垂直交叉时尽量成90°角。
-
防潮防湿：虽然电缆有一定的防潮性能，但仍应尽量避免长期浸泡在水中或高湿度环境。
-
固定方式：电缆敷设时应使用专用电缆夹固定，避免使用过紧的扎带以免损坏屏蔽层。
-
测试验证：安装完成后应进行导通测试、绝缘电阻测试和屏蔽效果测试，确保系统正常运行。
7. 联系方式
欢迎随时联系我们，获取更多产品信息、技术咨询和报价详情：
-
联系人：曲经理
-
电话：15991166115 / 13619268838
-
地址：陕西省铜川电缆产业园
长通电缆致力于为客户提供高品质、安全耐用的电缆产品。我们的DJYPV计算机电缆经过严格的质量控制，确保在工业自动化和计算机控制系统中提供稳定可靠的信号传输，为您的智能化系统提供强有力的保障。
