ZC-YJLHV22 26/35KV中压铝合金电缆

产品概述

ZC-YJLHV22 26/35KV中压铝合金电缆是长通电缆生产的高性能中压电力电缆，采用8000系列铝合金导体、交联聚乙烯绝缘及双层钢带铠装结构，具有优异的电气性能和卓越的机械保护能力。该产品通过阻燃C级认证，在燃烧条件下能有效抑制火焰蔓延，确保电力传输的安全可靠性。

电缆设计注重安全耐用和经济环保，铝合金导体相比传统铜导体具有重量轻、安装方便、成本优化等优势，同时保持与铜导体相当的载流能力，是城市电网、工业配电等中压电力系统的理想选择。

执行标准

• GB/T 12706-2020《额定电压1kV到35kV挤包绝缘电力电缆及附件》

• GB/T 3956-2008《电缆的导体》

• GB/T 19666-2019《阻燃和耐火电线电缆通则》

• 额定电压：26/35kV

使用范围

ZC-YJLHV22电缆适用于以下场合：

• 城市电网：城市主干电网、区域配电网络

• 工业应用：工矿企业供电系统、大型设备电力供应

• 基础设施：机场、港口、隧道、地铁等重大工程

• 敷设方式：直埋、电缆沟、隧道等需要机械保护的场合

• 环境要求：阻燃要求较高的公共场所和工业区域

注：详细技术参数请咨询公司技术人员，可根据客户需求提供完整数据表

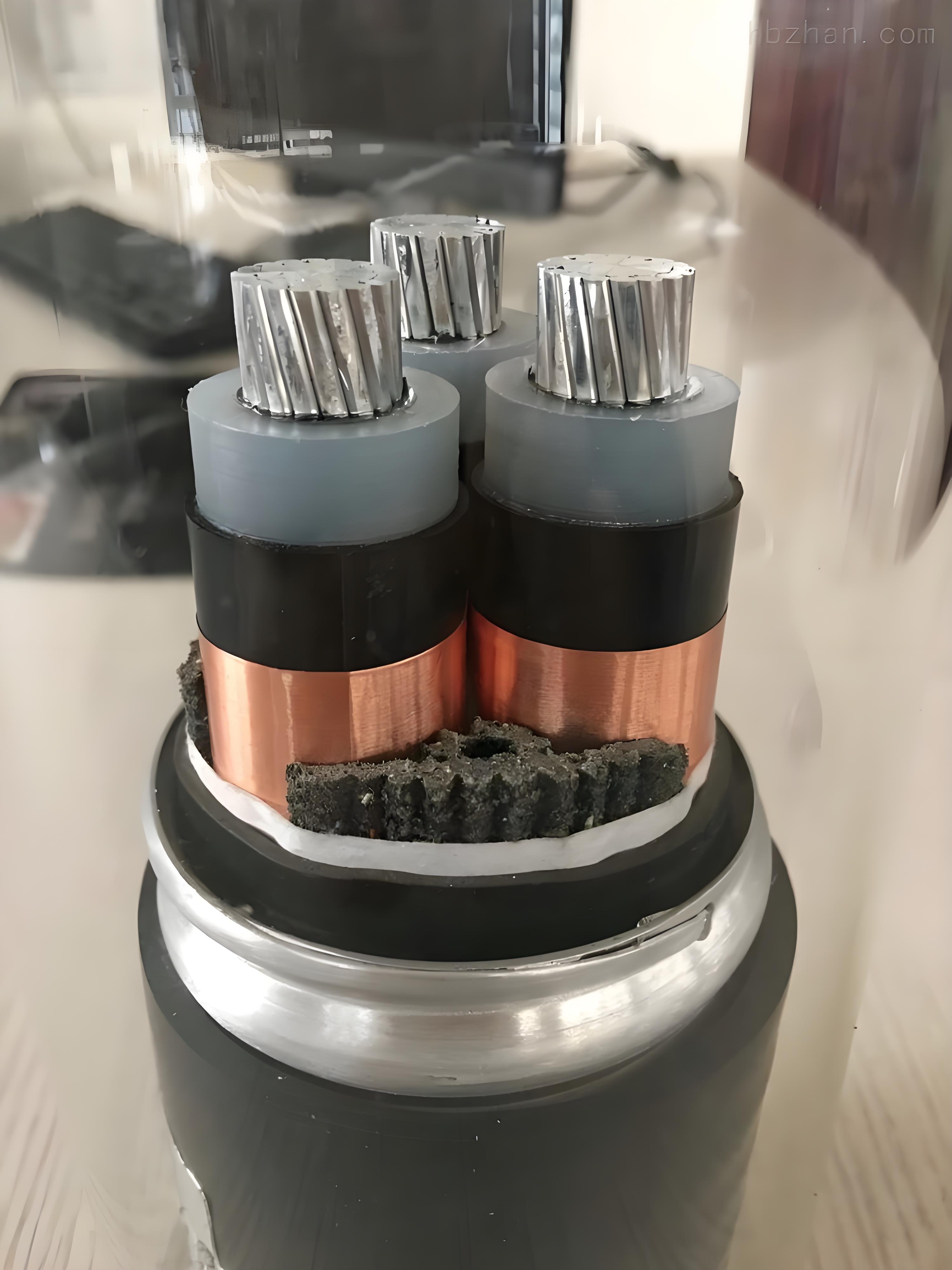

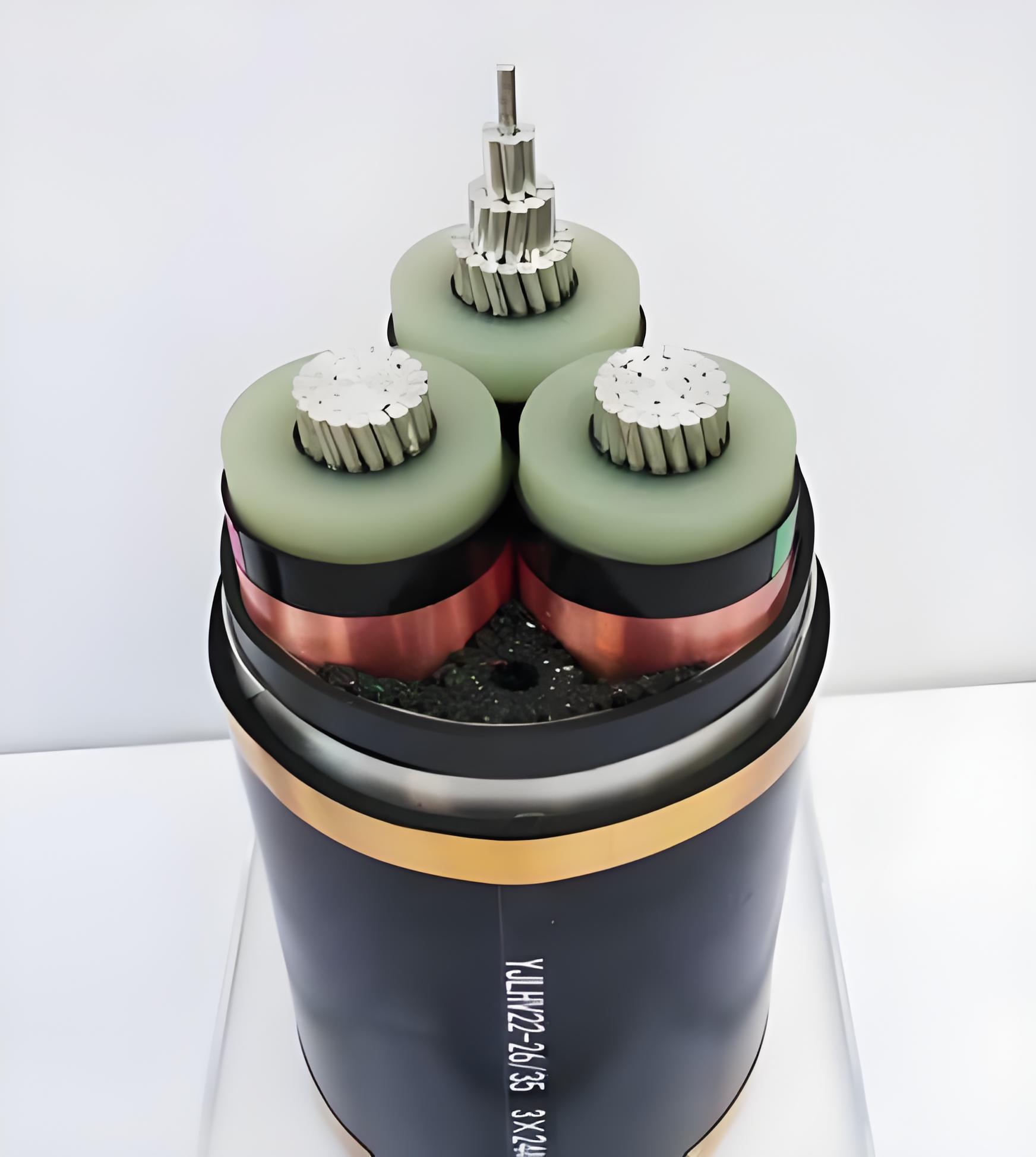

电缆结构示意图

┌─────────────────────────────────────┐
│        ZC-YJLHV22电缆结构示意图        │
├─────────────────────────────────────┤
│  ┌─────────────────────────────────┐  │
│  │        PVC外护套(阻燃C级)        │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │        双层镀锌钢带铠装          │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │        内衬层(填充)             │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │        金属屏蔽层(铜带)         │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │        绝缘屏蔽层               │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │      XLPE交联聚乙烯绝缘         │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │        导体屏蔽层               │  │
│  └─────────────────────────────────┘  │
│  ┌─────────────────────────────────┐  │
│  │      8000系列铝合金导体         │  │
│  └─────────────────────────────────┘  │
└─────────────────────────────────────┘

结构特点说明：

1. 导体：8000系列铝合金，柔韧性好，抗蠕变

2. 导体屏蔽：半导电层，均匀电场分布

3. 绝缘：交联聚乙烯(XLPE)，耐高温，电气性能优异

4. 绝缘屏蔽：半导电层，与金属屏蔽接触良好

5. 金属屏蔽：铜带屏蔽，提供接地通路

6. 铠装：双层镀锌钢带，机械保护

7. 护套：阻燃PVC，防火安全

电缆安装敷设注意事项

敷设前准备

• 电缆检验：敷设前检查电缆外观、绝缘电阻

• 环境温度：敷设时环境温度不低于0℃

• 弯曲半径：最小弯曲半径≥20倍电缆外径

敷设技术要求

1. 敷设方式

   • 直埋敷设：埋深≥0.7m，铺沙盖砖保护

   • 电缆沟敷设：保持通风干燥，支架间距符合规范

   • 穿管敷设：管道内径≥1.5倍电缆外径

2. 敷设张力控制

   • 牵引力不超过导体允许张力

   • 使用专用网套或牵引头

   • 避免急弯和机械损伤

3. 特殊注意事项

   • 电缆弯曲处设置滚轮减少摩擦力

   • 敷设后及时固定，防止移位

   • 铠装层必须可靠接地

安全运行要求

• 工作温度：长期允许工作温度90℃，短路温度250℃

• 接地要求：金属屏蔽层两端接地，接地电阻符合规范

• 防火措施：穿越防火分区时采取防火封堵

• 定期检查：运行后定期检查电缆温度、接地状况
