ZC-VLV铝芯阻燃电力电缆

ꁆ ꁇ

创建时间：2024-05-17 10:03

넶浏览量：0

ꄴ前一个： ZC-VV铜芯阻燃电力电缆

ꄲ后一个： ZC-YJV阻燃铜芯交联聚乙烯绝缘电力电缆

ZC-VLV 铝芯阻燃电力电缆

您好！欢迎了解长通电缆生产的ZC-VLV铝芯阻燃电力电缆。这是一款经济实用、安全可靠的阻燃型电力电缆，广泛应用于各种电力传输和配电系统。下面我为您详细介绍。

1. 产品简介

ZC-VLV铝芯阻燃电力电缆采用优质铝导体、聚氯乙烯绝缘（V） 和聚氯乙烯护套（V），并具有阻燃特性（ZC）。其型号中的"ZC"代表阻燃C级（依据GB/T 19666），"V"代表聚氯乙烯绝缘，"L"代表铝芯，"V"代表聚氯乙烯护套。

电缆导体采用高纯度铝材，绝缘和护套采用阻燃型聚氯乙烯材料。产品具有良好的阻燃性能，能够在火灾情况下有效阻止火焰蔓延，减少火灾风险，保障人员和设备安全。同时，铝芯电缆具有重量轻、成本低等优点。

2. 执行标准

本产品严格按照以下国家标准制造：

GB/T 12706.1-2020 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》
GB/T 18380.12-2008 《电缆和光缆在火焰条件下的燃烧试验》

3. 使用范围

ZC-VLV电缆适用于额定电压0.6/1kV的输配电系统中，特别适用于有阻燃要求且成本敏感的场合，例如：

商业建筑：写字楼、购物中心、酒店、超市
公共设施：学校、医院、体育馆、展览中心
工业领域：工厂、电站、矿山（非移动设备）
基础设施：隧道、桥梁、固定配电装置

4. 主要技术参数与载流量

4.1 产品规格与技术参数表

下表列出了ZC-VLV电缆常见规格的详细技术参数（依据GB/T 12706.1-2020及类似铝芯电缆常见参数，仅供参考，具体以出厂报告为准）：

标称截面 (mm²)	导体结构 (根数×直径 mm)	绝缘厚度 (mm)	护套厚度 (mm)	电缆近似外径 (mm)	电缆近似重量 (kg/km)	20℃导体直流电阻 ≤ (Ω/km)
2.5	1/1.78	0.8	1.2	6.5	15	12.1
4	1/2.25	0.8	1.2	7.2	20	7.41
6	1/2.76	0.8	1.2	7.8	26	4.61
10	7/1.35	1.0	1.4	9.5	42	3.08
16	7/1.70	1.0	1.4	10.8	58	1.91
25	7/2.14	1.2	1.4	12.5	85	1.20
35	7/2.52	1.2	1.4	13.8	110	0.868
50	19/1.78	1.4	1.6	15.8	155	0.641
70	19/2.14	1.4	1.6	17.8	205	0.443
95	19/2.52	1.6	1.8	20.2	280	0.320
120	37/2.03	1.6	1.8	22.0	345	0.253
150	37/2.25	1.8	2.0	24.5	435	0.206
185	37/2.52	2.0	2.0	26.8	540	0.164
240	61/2.25	2.2	2.2	30.2	710	0.125
300	61/2.52	2.4	2.4	33.5	890	0.100
400	61/2.85	2.6	2.6	38.0	1180	0.0778
630	126/2.52	2.8	2.8	46.5	1850	0.0605

注：以上为单芯非铠装电缆典型参数，多芯及铠装电缆参数会有所不同。护套厚度可能因电压等级和电缆结构而异4 8。

4.2 载流量参考表

电缆在空气中敷设、环境温度30℃、导体工作温度70℃下的参考载流量（单位：A）9：

截面 (mm²)	单芯电缆	二芯电缆	三芯电缆	四芯电缆	五芯电缆
2.5	20	16	14	13	12
4	27	22	19	17	16
6	35	28	24	22	20
10	48	38	33	30	27
16	65	52	45	41	37
25	85	68	59	53	48
35	105	84	73	66	60
50	130	104	90	81	74
70	160	128	111	100	91
95	195	156	135	122	111
120	225	180	156	140	128
150	260	208	181	163	148
185	300	240	208	187	170
240	355	284	247	222	202
300	410	328	285	257	233
400	480	384	333	300	273

注意：实际载流量需根据敷设方式、环境温度、电缆分组等因素进行修正。铝导体的载流量约为相同截面铜导体的70-80%。

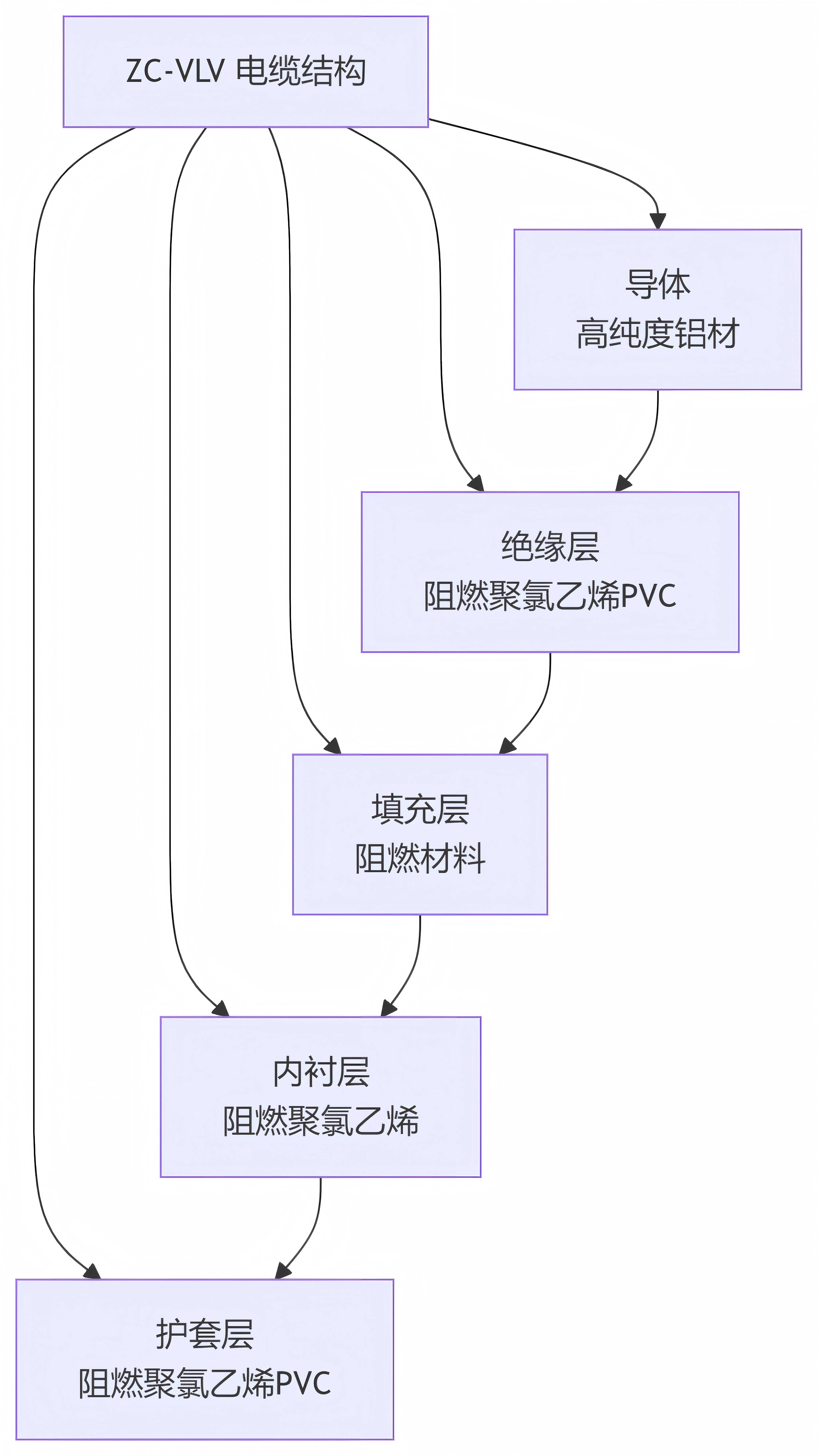

5. 产品结构示意图

ZC-VLV 电缆结构

导体
高纯度铝材

绝缘层
阻燃聚氯乙烯PVC

填充层
阻燃材料

内衬层
阻燃聚氯乙烯

护套层
阻燃聚氯乙烯PVC

结构特点：

导体：采用高纯度铝材，具有良好的导电性和经济性。
绝缘层：阻燃型聚氯乙烯（PVC）材料，具有良好的绝缘性能和阻燃特性。
填充层：阻燃材料填充，增强电缆的圆整度和阻燃性能。
内衬层：阻燃聚氯乙烯材料，保护绝缘线芯。
护套层：阻燃聚氯乙烯（PVC）护套，提供良好的机械保护、耐候性和阻燃性能。

6. 联系方式

如果您对ZC-VLV铝芯阻燃电力电缆有任何需求或疑问，欢迎随时联系我们！我们可以提供详细的技术咨询、产品样本和优惠报价。

销售电话：15991166115 / 13619268838
电子邮箱：1254858154@qq.com
公司地址：陕西省铜川电缆产业园

长通电缆 - 为您提供经济实用、安全可靠的电缆解决方案！
