KVVP2、KVVP2-22屏蔽控制电缆
KVVP2/KVVP2-22 屏蔽控制电缆产品介绍
您好！我是长通电缆的销售代表，很高兴为您介绍我们公司生产的KVVP2和KVVP2-22系列屏蔽控制电缆。这是一款专为工业控制系统设计的高性能电缆，具有优异的屏蔽效果和机械防护能力。
产品简介

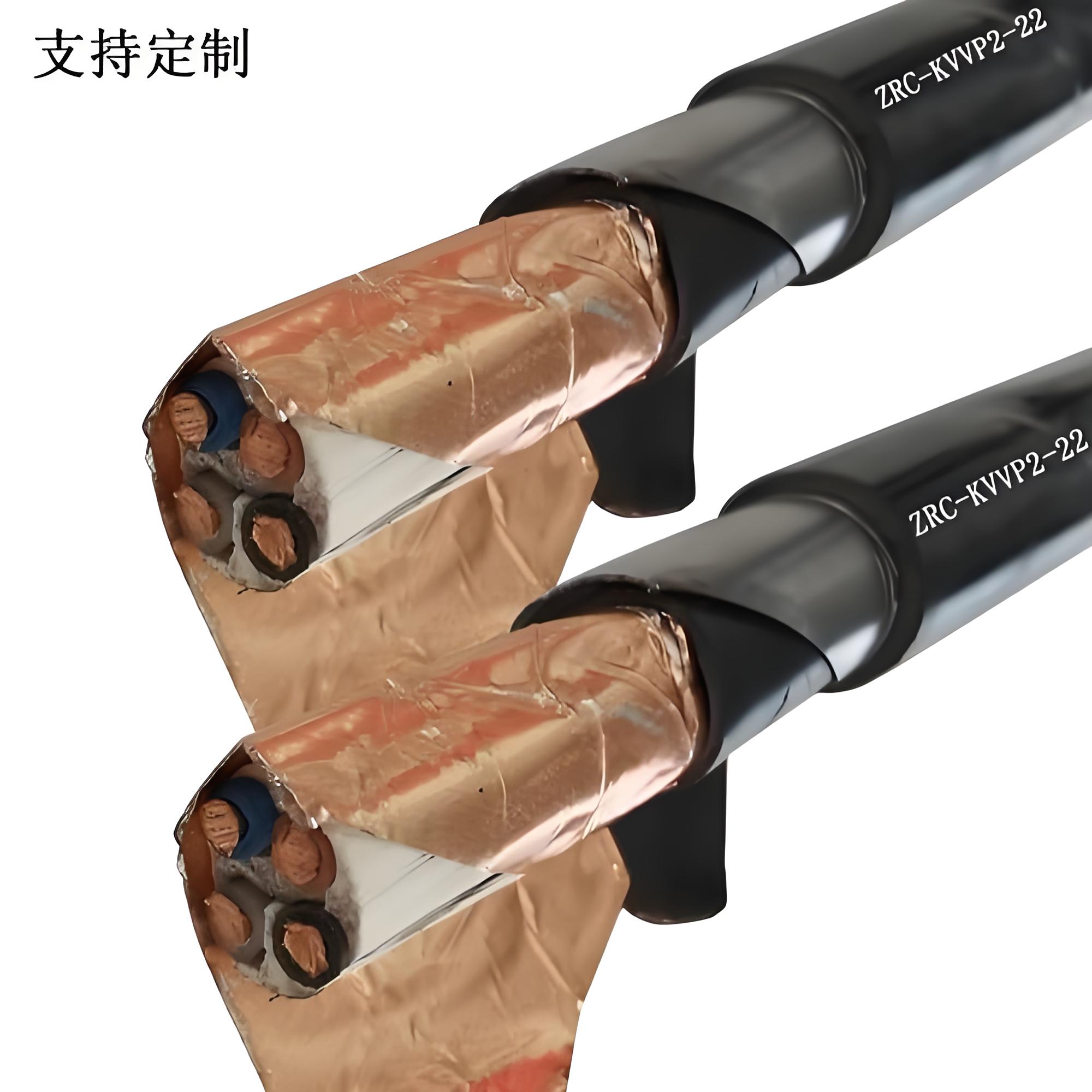

KVVP2/KVVP2-22系列屏蔽控制电缆采用优质无氧铜导体、聚氯乙烯绝缘（PVC）、铜带屏蔽结构，KVVP2-22型还增加了钢带铠装层，提供了更好的屏蔽性能和机械保护。该产品适用于交流额定电压450/750V及以下的控制、监控回路及保护线路。
执行标准
本产品严格执行国家标准：GB 9330-88（控制电缆标准），阻燃性能试验符合GB 12666-90标准。
使用范围
KVVP2/KVVP2-22屏蔽控制电缆广泛应用于以下场合：
-
工业自动化控制系统：PLC、DCS系统信号传输
-
能源电力设施：变电站二次回路、智能电表数据采集
-
高风险环境：石油、化工、矿山等有防爆要求的场合
-
信号传输：计量测试、信号显示、自测遥测、计算机联网、报警等传输信号的控制系统
-
敷设环境：室内、电缆沟、管道、直埋等需要屏蔽的固定场合
技术参数表
下表列出了0.5-6平方毫米KVVP2/KVVP2-22电缆的关键技术参数：
| 标称截面 (mm²) | 导体结构 (根数×直径/mm) | 绝缘厚度 (mm) | 护套厚度 (mm) | 20℃导体最大电阻 (Ω/km) | 近似载流量 (A) | 电缆近似重量 (kg/km) |
|---|---|---|---|---|---|---|
| 0.5 | 16×0.20 | 0.6 | 1.8 | ≤39.0 | 15 | 150 |
| 0.75 | 24×0.20 | 0.6 | 1.8 | ≤26.0 | 19 | 180 |
| 1.0 | 32×0.20 | 0.6 | 1.8 | ≤19.5 | 24 | 210 |
| 1.5 | 30×0.25 | 0.7 | 1.8 | ≤13.3 | 32 | 260 |
| 2.5 | 49×0.25 | 0.8 | 1.8 | ≤7.98 | 42 | 350 |
| 4 | 56×0.30 | 0.8 | 1.8 | ≤4.95 | 56 | 480 |
| 6 | 84×0.30 | 0.8 | 1.8 | ≤3.30 | 70 | 620 |
注：以上数据为常见规格参数，其他规格可根据客户需求定制。

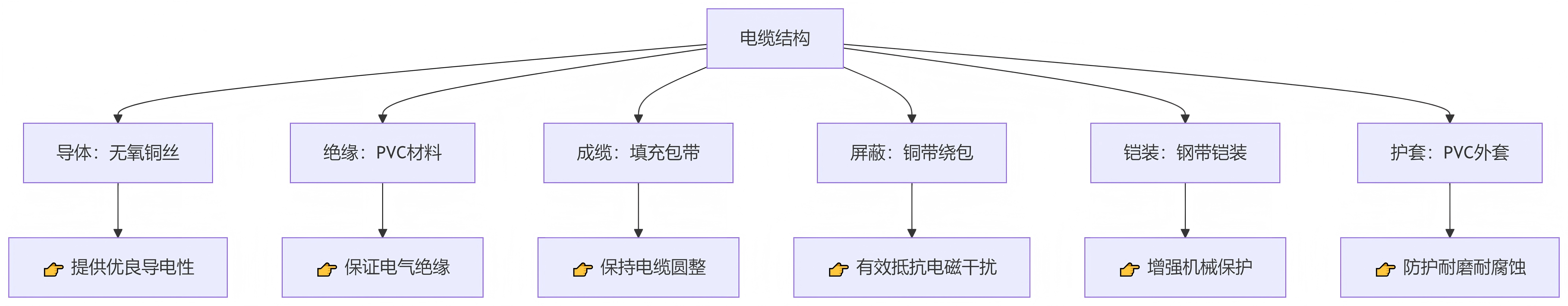

电缆结构示意图
KVVP2-22电缆采用多层保护设计，从内到外结构如下：
电缆结构
导体：无氧铜丝
绝缘：PVC材料
成缆：填充包带
屏蔽：铜带绕包
铠装：钢带铠装
护套：PVC外套
👉 提供优良导电性
👉 保证电气绝缘
👉 保持电缆圆整
👉 有效抵抗电磁干扰
👉 增强机械保护
👉 防护耐磨耐腐蚀
这种结构设计确保了电缆在复杂环境下的稳定性能和长久使用寿命。
产品特点与优势
-
卓越的屏蔽性能：采用铜带重叠绕包屏蔽，覆盖率≥90%，能有效抵御外界电磁干扰，保证信号传输的稳定性和准确性。
-
强大的机械保护：钢带铠装设计（KVVP2-22）提供了优异的抗压、抗拉和抗外力破坏能力，适合直埋、电缆沟等复杂环境。
-
良好的电气性能：采用优质无氧铜导体，确保低电阻、高导电性。
-
宽温度适应性：长期工作温度范围-40℃～70℃（固定敷设）。
-
安全阻燃：符合GB/T 19666阻燃标准，通过成束燃烧试验。
-
耐环境性强：护套具有良好的耐磨、耐油和耐潮湿性能。
安装敷设注意事项
为了确保电缆的最佳性能和使用寿命，安装时请注意以下事项：
-
弯曲半径：铠装电缆最小弯曲半径不小于电缆外径的12倍，避免过度弯曲导致内部损伤。
-
敷设环境：
-
避免与10kV及以上高压电缆同桥架敷设（最小间距500mm）。
-
在隧道中敷设时，应使用阻燃电缆托架（氧指数≥32）。
-
直埋敷设时，建议穿镀锌钢管防护（埋深≥0.8m）以防铠装变形。
-
-
接地要求：屏蔽层与铠装层需可靠接地（建议采用截面≥4mm²的多股铜导线，接地电阻≤4Ω）。
-
环境规避：
-
避免长期暴露于强紫外线或>60℃的高温环境，以防护套老化。
-
不要在阳光直接照射或超高温环境下使用无紫外线防护的电缆。
-
-
测试验证：安装后可用2500V兆欧表测试线芯与铠装间的绝缘电阻（应≥100MΩ/km）。
